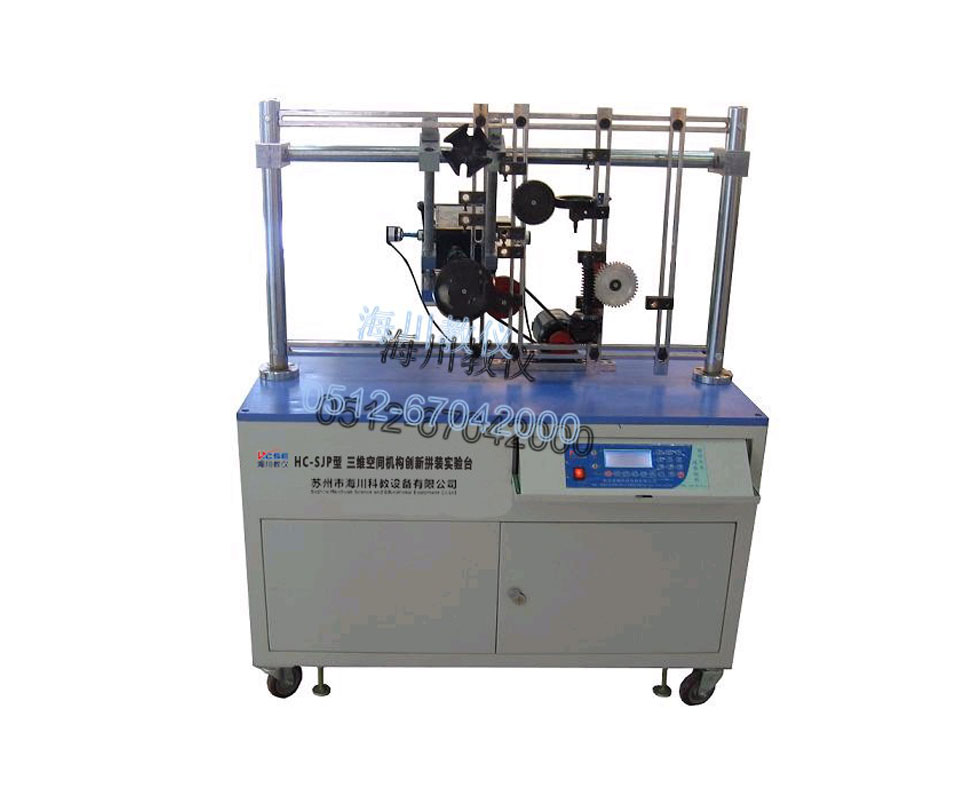

三維空間機構創新拼裝實驗臺

三維機構系統能實現任意方向的傳動、任意形式的運動、任意位置的變換,在現代機械系統中得到越來越廣泛地應用。因此工科類大專院校要實現創新教育,在機類的《機械原理》和非機類的《機械設計基礎》課程教學將要結束

  三維機構系統能實現任意方向的傳動、任意形式的運動、任意位置的變換,在現代機械系統中得到越來越廣泛地應用。因此工科類大專院校要實現創新教育,在機類的《機械原理》和非機類的《機械設計基礎》課程教學將要結束時,讓學生進行三維機構系統創新綜合實驗是必不可少的。

  該 實驗臺的功能主要是為學生提供了手動拼裝三維(包括二維)機構系統的實訓平臺,讓學生設計并拼裝可實現不同運動要求的三維機構傳動系統。同時實驗臺在主要 構件上設計了安裝傳感器的位置,并配備了檢測系統和數據處理軟件,學生可通過運動參數變化曲線,了解不同機構運動構件的運動規律和運動學、動力學特點。

  主要特點

  1、該實驗臺安裝平臺主要由底座、平面機構安裝支架(前排四根滑桿)、三維機構安裝支架(后排二根滑桿)和三維機構(蝸桿及圓錐齒輪等)輔助支座組成。其中,三維機構安裝滑桿可繞托架(后排橫桿)作360°的調節,而托架可沿兩邊立柱上下調節。因此,該實驗臺能實現任意傳動方向、任意運動形式、任意位置變換的三維機構系統拼裝。

  2、所有桿構件長度及滑塊偏心距均可進行無級調節,分析該參數改變,對機構運動特性的影響。

  3、檢測系統集數據采集與電機調節控制于一體。檢測系統采用先進的單片機系統,以串口通訊,測試數據精度高、速度快、穩定。

  4、該系統配套軟件以Vb為平臺制作開發,其內容豐富,包括實驗臺介紹、機構虛擬設計、機構的虛擬運動、機構運動檢測、機構運動仿真、實驗結果分析等內容,具有綜合性、開放性的特點。

  5、驅動直流電機可進行無級調速,以滿足實驗機構的不同運動要求,顯示面板采用液晶顯示,操作方便。

  特別說明:

  海川會盡力為您提供標準、全面的信息,但信息中的數據和參數可能隨時會更新調整。

  產品圖片僅供參考,請以銷售實物為準。

  產品內容如有變動,恕不另行通知
