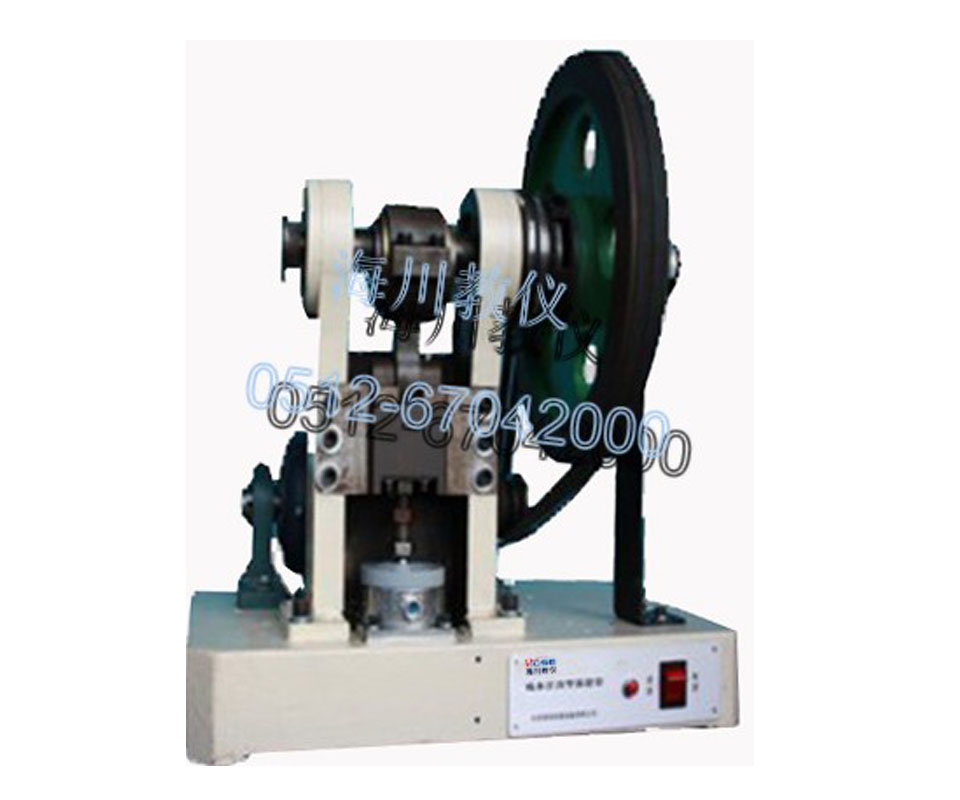

實驗臺采用工程應用中飛輪調速最典型的小型沖床結構為實驗對象,并對其中部件作了創新設計,設計成沖壓力、飛輪慣量可調、機組工作阻力模式可變換的創新型組合實驗臺,使實驗測試對象可根據工作阻力模式進行變換。在
實驗臺采用工程應用中飛輪調速最典型的小型沖床結構為實驗對象, 并對其中部件作了創新設計,設計成沖壓力、飛輪慣量可調、機組工作阻力模式可變換的創新型組合實驗臺,使實驗測試對象可根據工作阻力模式進行變換。在實驗 臺上更換幾個簡單零件即可將實驗臺改變機構結構形式,將實驗臺由沖床結構實驗臺轉換為壓力機結構實驗臺,工作阻力形式從沖擊力模式轉變?yōu)殡S機組中曲軸轉角 成線性變化的壓力變化模式,并可改變沖擊力或壓力變化值。
通過測量飛輪在不同工作阻力模式狀態下的平穩運動規律以及起動、制動特性來分析和研究機械系統動力學問題。
主要特點
(1)實驗臺采用工程應用中飛輪調速最典型的小型沖床的結構,并且機組工作阻力模式可變換:在實驗臺上更換幾個簡單零件,即可將實驗臺由沖床結構實驗臺轉換為壓力機結構實驗臺,工作阻力形式從沖擊力模式轉變?yōu)殡S機組中曲軸轉角成線性變化的壓力變化模式。
(2)沖壓彈簧剛度可變,通過更換沖壓彈簧剛度可改變沖壓力(工作阻力)大小,即改變飛輪調速的基本參數之一等效阻力矩大小。
(3) 裝有電機轉矩及工作沖壓阻力傳感器:實驗臺上裝有電機轉矩傳感器和沖壓力(工作載荷)傳感器,通過電機轉矩傳感器和沖壓力傳感器,測量得到系統在工作狀態 下的工作阻力矩和電機驅動力矩變化規律及相關參數,計算得到系統等效阻力矩及機械能變化規律曲線及相關參數。求出最大盈虧功Wη 。
(4)在飛輪主軸上裝有光電編碼器:可精確測量飛輪在起、止動過程中的起動和止動時間;起、制動過程中的速度波動規律曲線。
(5)使用光電編碼器,可測出系統在穩定運動過程中的角速度變化規律、最大角速度ωmax 、最小角速度ωmin、平均角速度ωm及回轉不勻率δ值。
(6)實驗臺上飛輪設計成飛輪環形式,可方便拆卸。根據所測得系統最大盈虧功Wy 、平均角速度ωm及回轉不勻率δ要求,選擇或設計制作不同等效轉動慣量的飛輪,并在實驗臺上進行試驗驗證,與理論計算值進行比較。
(7)實驗臺設計成電機功率可變,并且裝有電機轉矩傳感器。通過電機轉矩變化規律及相關參數測試;系統起、止動時間及起、制動速度波動測試,可進行機械系統過渡過程的動力學分析研究。;
