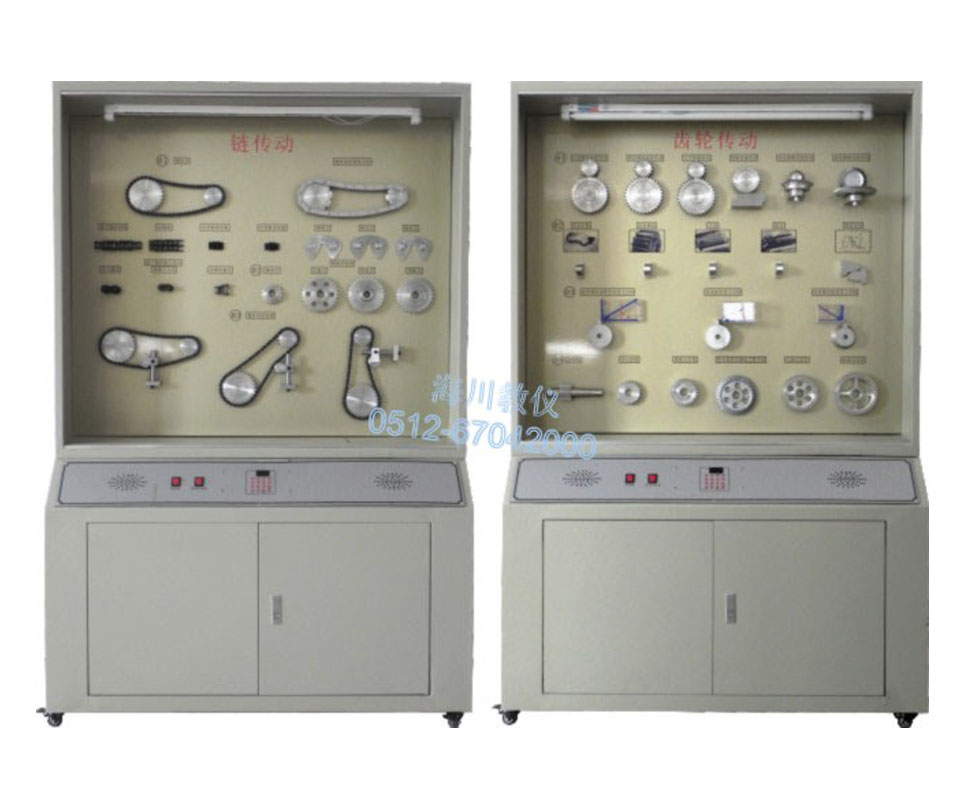

一、概述 鋁制機械零件陳列柜是在原20型和18型陳列柜基礎上通過精選陳列內容后,設計而成的新型陳列柜,其優點是較大的減少陳列柜的占地面積,特別適用于實驗室面積較緊湊的實驗室陳列。具有多功能語音播
一、概述
鋁制機械零件陳列柜是在原20型和18型陳列柜基礎上通過精選陳列內容后,設計而成的新型陳列柜,其優點是較大的減少陳列柜的占地面積,特別適用于實驗室面積較緊湊的實驗室陳列。具有多功能語音播放控制系統。語音解說同步演示,采用單獨驅動由電腦或電子設備控制運轉演示,可由遙控控制順序自動運行講解,又能根據教材、教學需要而遙控任意選擇還是單獨演示。本陳列柜主要展示,聯接傳動,軸承及其他通用零件的基本類型結構形式和設計應用知識等內容。
二、性能特點
1、 陳列柜中采用PVC作成圖表與文字說明。
2、 陳列柜采用SPP冷軋板制作,柜體里板面配備了鋁塑板。
3、 規格:1200×530×1900mm;
4、 微電腦語音控制系統;
5、 零件以鋁合金制作為主,部分模型如減速器外殼采用亞克力制作;
6、 配備照明日光燈。
7、 柜體材質:有鋼柜和鋁合金+板材兩種柜體可選。
三、 陳列柜內容
序號和名稱 | 陳列柜內模型內容 |
第一柜 螺紋聯接及應用 | 一、螺紋類型 1)普通螺紋精牙 2)普通螺紋細牙3)圓柱管螺紋4)圓錐管螺紋5)圓錐螺紋 6)矩形螺紋7)梯形螺紋8)鋸齒形螺紋 二、螺紋聯接基本類型 1)螺本聯接2)雙頭螺柱螺接3)螺釘聯接4)緊定螺釘聯接5)地腳螺栓聯接 三、標準聯接體 1)六角頭螺栓2)螺栓3)螺釘4)緊定螺釘 5)六角螺母6)墊圈 四、螺紋聯接防松裝置 1)對頂螺母2)彈簧墊圈3)自鎖螺母4)開口銷與六角槽螺母 5)串聯鋼絲 五、提高強度措施 1)腰狀桿螺栓2)空心螺栓3)軟墊片密封4)密封環密封5)懸置螺母6)懸置螺母7)環槽螺母8)內斜螺母9)特殊螺母10)卸載槽11)卸載過渡結構12)球面墊圈 13)腰環螺栓聯接 六、螺旋傳動應用 1)螺旋傳動運動形式2)桌虎鉗3)螺旋千斤頂 |
第二柜 鍵、花鍵、無鍵、銷、鉚接、焊接、膠接 | 一、鍵聯接 1)平鍵聯接2)半圓鍵聯接3)楔鍵聯接4)切向鍵聯接 二、花鍵聯接 1)矩形花鍵聯接2)漸開線花鍵聯接3)三角形花鍵聯接4)無鍵聯接 三、銷聯接 1)圓銷聯接2)圓錐銷聯接3)槽銷聯接4)開口銷聯接 四、鉚接 1)搭接縫2)單蓋板對接縫3)雙蓋板對接縫 五、焊接 1)搭接填角焊縫2)對接焊縫3)邊緣焊縫 六、膠接 1)膠接組合蝸輪2)螺紋接套與管件膠接3)蒙皮與型材膠接4)蜂窩結構填件 |
第三柜
帶傳動 | 一、帶的各種類型 1)圓帶2)平支帶3)V型帶4)活動V型帶5)帆布帶6)同步帶7)多楔帶8)平膠帶 二、帶傳動的類型 1)平行帶傳動2)V型帶傳動3)同步齒型帶傳動 三、帶的張緊裝置 1)張緊輪裝置2)滑道式定期張緊裝置3)自動張緊裝置 四、帶輪結構 1)實心式2)腹板式3)孔板式4)輪輻式 |
第四柜
鏈傳動 | 一、鏈傳動的類型 1)平行傳動2)偏置傳動 二、鏈輪結構 1)整體式2)孔板式3)齒圈式4)螺栓聯接式5)鏈傳動動力特性 三、鏈傳動張緊裝置 1)元齒滾輪張緊2)壓板張緊3)自動張緊 |
第五柜
齒輪傳動 | 一、齒輪傳動基本類型 1)圓柱直齒輪傳動2)圓柱斜齒輪傳動3)人字圓柱齒輪傳動4)齒輪齒條傳動5)直齒圓錐齒輪傳動6)曲線圓錐齒輪傳動 二、齒輪失效形式 1)輪齒拆斷2)齒面的磨損3)齒面的點蝕4)齒面的膠合5)齒面的塑性變形 三、齒輪結構 1)實心式2)復板式3)帶加強肋的復板式4)輪輻式5)組裝式6)齒輪軸式 四、齒的受力分析 1)直齒2)斜齒3)錐齒 |
第六柜
蝸桿傳動 | 一、蝸桿傳動的類型 1)蝸桿傳動2)圓弧蝸桿傳動3)錐蝸桿傳動 二、蝸桿結構 1)銑制蝸桿2)車制蝸桿 三、蝸輪結構 1)齒圈式2)螺栓聯接式3)副本澆鑄式4)拼鑄式 四、受力分析 1)蝸桿受力分析2)蝸輪受力分析 |
第七柜
滑動軸承與潤滑密封 | 一、向心滑動軸承 1)對形式滑動軸承2)整體式滑動軸承3)帶錐形表面軸套的軸承4)扇形塊可傾軸及軸承 二、推力滑動軸承 1)實心式2)單環式3)空心式4)多環式 三、軸瓦結構 1)整體式2)割分式 四、潤滑與密封 1)針閥式油杯2)油環潤滑3)旋蓋式注油杯4)壓注油杯5)氈圈密封6)皮圈密封7)密封環密封 |
第八柜
滾動軸承與裝置設計 | 一、滾動軸承主要類型及代號 二、直徑系列與寬度系列 三、軸承裝置的典型結構 1)兩端單向固定支承2)一端固定一端游動支承3)兩端游動支承4)蝸桿支承結構5)7000型正裝6)7000型反裝 |
第九柜
軸的分析與設計 | 一、軸的類型 1)曲軸2)直軸3)階梯軸4)空心軸 二、軸上零件定位 1)利用套筒及圓螺母定位2)利用堅定螺釘定位3)利用彈簧擋圈定位4)利用圓錐形軸端定位 三、軸的結構設計 1)結構設計a 2)結構設計b 3)結構設計c 4)結構設計d |
第十柜
聯軸器與離合器 | 一、剛
性 聯 軸 器 1)凸 比 緣 式 聯 軸 器2)十 字 滑 塊 聯 軸 器3)萬 向 聯 軸 器 二、彈 性 聯 軸 器 1)彈 性 圓 柱 銷 聯 軸 器2)圓 柱 銷 聯 軸 器3)撓 性 爪 型 聯 軸 器4)星 形 彈 性 聯 軸 器5)橡 膠 套 筒 聯 軸 器 三、離 合 器 1)牙 嵌 式 離 合 器2)滾 柱 式 定 向 離 合 器3)多 盤 摩 擦 離 合 器4)滾 珠 安 全 離 合 器 |
