機械綜合示教陳列柜當前位置:首頁 > 產品中心 > 機械綜合示教陳列柜 >
<
  • 機床夾具示教陳列柜
>

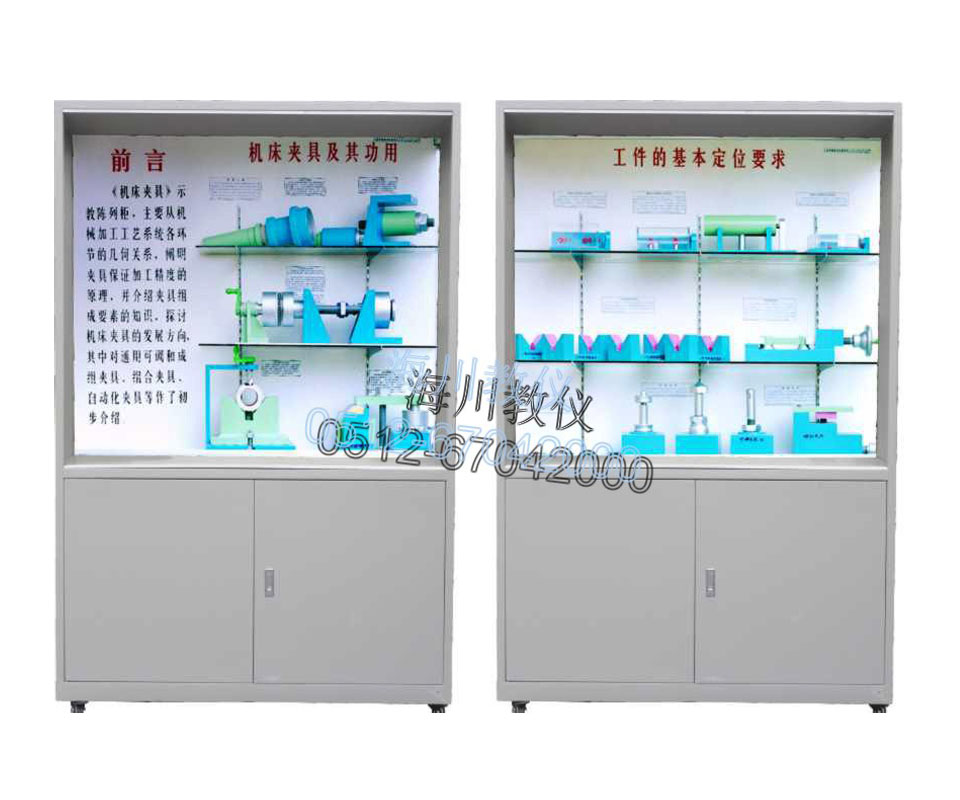

機床夾具示教陳列柜

  概述:本陳列柜,按國家機械工業部蔡光耀、薛源順,李慶壽等編教材教學大綱設計一套《機床夾具》陳列柜,主要從機械加工工藝系統各環節的幾何關系,闡明夾具保證加工精度的原理,并介紹夾具組成要素的知識,探討

88c4eae6be701fd81557fccb72272d84

  概述:本陳列柜,按國家機械工業部蔡光耀、薛源順,李慶壽等編教材教學大綱設計一套《機床夾具》陳列柜,主要從機械加工工藝系統各環節的幾何關系,闡明夾具保證加工精度的原理,并介紹夾具組成要素的知識,探討機床夾具發展方向。其中對通用可調和  成組夾具、組合夾具、自動化夾具等作了初步介紹。

  一、規格參數:

  (1)  柜內模型采用:透明有機玻璃、工程塑料精工制作而成。文字注釋,全部采用激光噴繪寫真,經壓塑機整張平鋪而成,而不采用不干膠粘貼。清晰耐久,使用年限長。

  (2)柜內板面為鋁塑夾層板。

  (3)陳列柜外形尺寸:1200mm寬×450mm厚×1800mm高。

  (4)柜體材質:有鋼柜和鋁合金+板材兩種柜體可選。

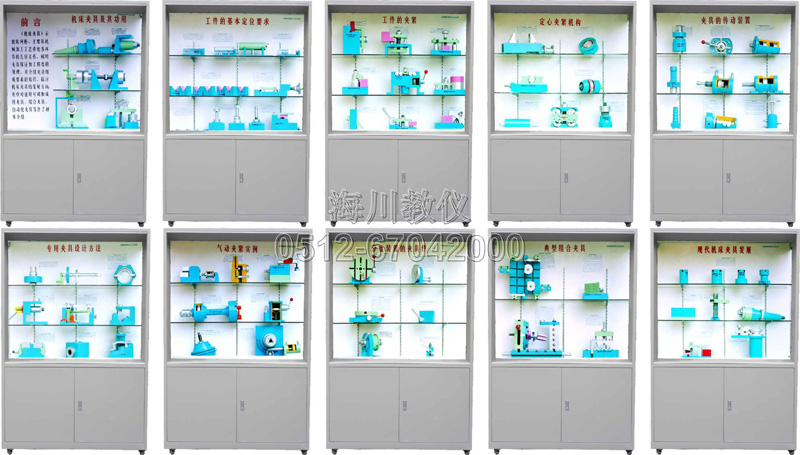

  二、各柜內容如下:

序號和名稱

陳列柜內模型內容

第一柜
機床夾具及其功用

車具的工作原理、鉆模的工作原埋、銑床夾具的工作原螺、液壓銑鍵槽夾具、彈簧心軸、車床,改拉床的夾具

第二柜
工件的基本定位要求

平面幾何體的六點定位、軸類幾何體的六點定位,盤類幾何體的六點定位、軸類工件定位時支,承點的布置、支承板(5)、可調支承 (3)、輔助支承、v形塊的結構形式(4)。v形塊的應用

第三柜
工件的夾緊

雙向夾緊工件的壓板機構、自?shī)A結構、斜楔組合夾緊機構。螺旋夾緊機構、鉤形手轉位壓板。萬能自調壓板、快速螺旋夾緊機構、螺旋壓板機構、圓偏心夾緊機構

第四柜
定心夾緊機構

慮鉗式定心夾緊機構(a)、虎鉗式定心夾緊結構、斜楔一滑柱定心夾緊機構、偏心式定心機構、彈簧夾頭和心軸、彈簧夾頭和心鈾v形彈性盤定心機構(a)v形彈性盤定心機構 (b)

第五柜
夾具的傳動裝置

固定式雙作用活塞式氣瓢、固定式雙柞用活塞式氣缸 (b),車床用固定式氣缸、氣動用管接頭、氣動用管接頭 (b)、氣動用管接頭 (c)、手動轉閥。導氣接頭的結構、腳踏式氣閥。

第六柜
專用夾具的設計方法

主軸連接式車具、主軸連接式車具、固定式鉆模、翻轉式鉆模,雙孔鉆床夾具、加工雙孔的鉆模、工藝孔的應用、直線進給銑具的工作原理、鉆床夾具的裝配

第七柜
氣動夾緊實例

氣動夾緊裝置、調速器、氣動卡盤的傳動裝置?;钊椒蛛x傳動部件。固定在床頭箱前端上的氣動夾具、單向作用薄膜氣缸?;钊浇M合氣缸

第八柜
分度裝置的夾具件

立軸式通用轉臺、臥軸式通用轉臺、分度對定機構的手動操縱機構(a)、分度對定機構的手動操縱機構(b)。分度對定機構的手動操縱機構(c)、使用鉆床夾具加工均布小孔

第九柜
典型組合夾具

模塊化銑鏜床夾具、組合夾具裝置、齒輪室蓋翻轉式鉆床組合夾具。鉆床半自動化夾具

第十柜
現代機床夾具發展

按零件相似歸組(4件) 通用可調鉆模、成組車床夾具、快速調整機構(A)快速調整機構(B)斜楔夾緊機構

  特別說明:

  海川會盡力為您提供標準、全面的信息,但信息中的數據和參數可能隨時會更新調整。

  產品圖片僅供參考,請以銷售實物為準。

  產品內容如有變動,恕不另行通知
