機械綜合示教陳列柜當前位置:首頁 > 產品中心 > 機械綜合示教陳列柜 >
<
  • 機械基礎示教陳列柜
>

機械基礎示教陳列柜

  一、概述  根據全國技工學校機械類通用教材《機械基礎》示教陳列柜是一套電化教學設備。本陳列柜共 分十個柜,具有多功能語音播放控制系統。語音解說同步演示,采用單獨驅動由電腦或電子設備控制運轉演示,

040a266a7324d6635c2dad1a8aa762d8

  一、概述

  根據全國技工學校機械類通用教材《機械基礎》示教陳列柜是一套電化教學設備。本陳列柜共  分十個柜,具有多功能語音播放控制系統。語音解說同步演示,采用單獨驅動由電腦或電子設備控制運轉演示,可由遙控控制順序自動運行講解,又能根據教材、教  學需要而遙控任意選擇還是單獨演示。柜體采用SPCC冷扎板焊成,堅固美觀,表面采用中溫磷化防銹漆、平光漆,靜電噴涂。模型材料采用進口有機板制造,板面附有必要的圖表和文字說明,演示形象逼真,運行可靠。是一套現代化機械課程教學設備。

  二、性能規格特點

  (1) 陳列柜中的每個模型都配備了指示燈和創新原理分析及設計過程文字說明。

  (2)輸入電壓:交流200V,功率400W。

  (3)柜內板面為鋁塑夾層板,柜內大標牌采用中英文對照。

  (4)陳列柜外形尺寸:1200mm寬×400mm厚×1800mm高。

  (5)柜體材質:有鋼柜和鋁合金+板材兩種柜體可選。

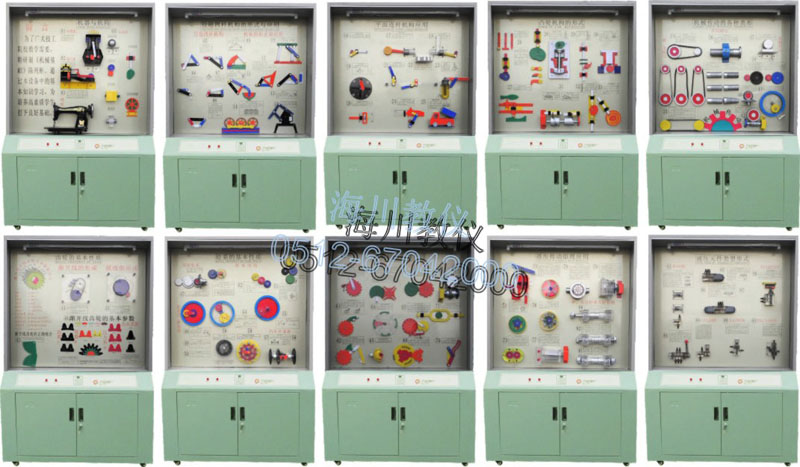

  三、各柜內容如下:

序號和名稱

柜內模型內容

第一柜
機器的組成及特征

內燃機、蒸汽機、縫紉機、運動副(6)

第二柜
鉸鏈四桿機構的形式與應用

曲柄搖桿機構(2、雙曲柄機構(2、剪刀機、攪拌機、雷達俯仰機構、破碎機、機車車輪聯動機構、起重機

第三柜
平面連桿機構應用

曲柄滑塊機構、偏心輪機構、送料機構、雙滑塊機構、曲柄移動導桿機構、曲柄搖塊機構、轉動導桿機構、抽水機、牛頭刨床、導桿機構、自卸翻料裝置

第四柜
凸輪機構的形式

盤形凸輪機構、移動凸輪機構、內燃?xì)忾y機構、搗碎機凸輪機構、造型機凸輪機構、圓錐、圓柱凸輪機構、等徑凸輪機構、交叉槽凸輪機構

第五柜
機械傳動的各種類形

平帶傳動、V帶傳動、圓帶傳動、鏈傳動、滾珠螺旋傳動、螺紋牙型(6、正齒輪齒條傳動、直齒圓柱齒輪傳動、斜齒圓柱齒輪傳動、內嚙合齒輪傳動、蝸輪蝸桿傳動

第六柜
齒輪的基本性質

漸開線的形成、擺線的形成、漸開線齒輪的正確嚙合條件、齒數、模數、壓力角、齒高系數

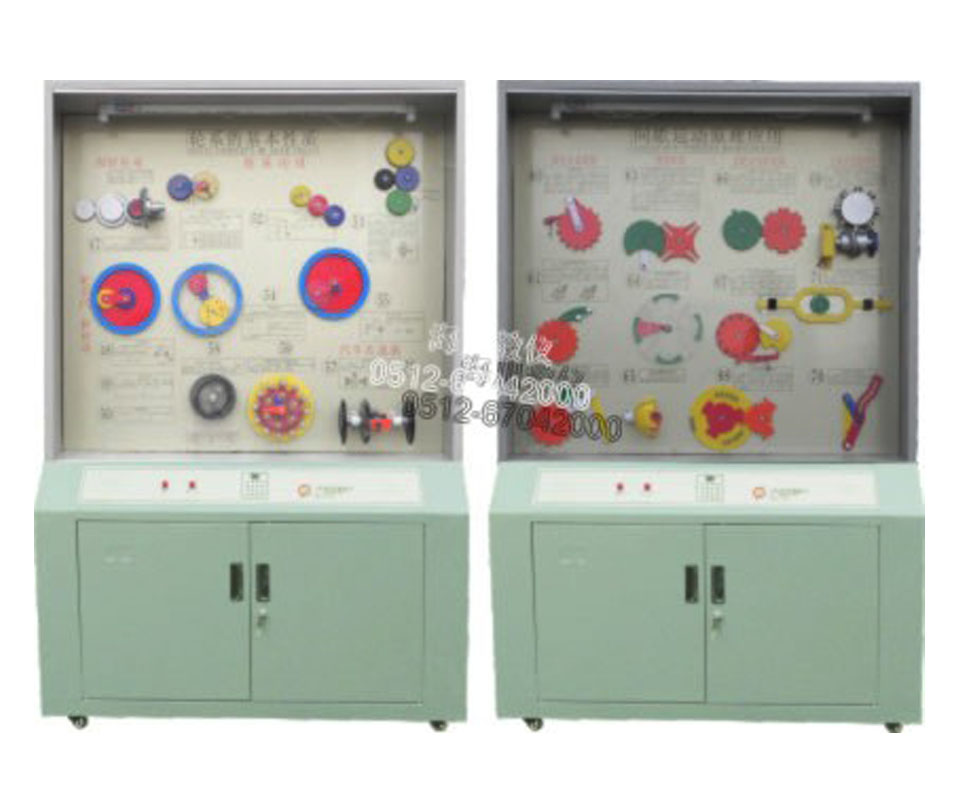

第七柜
輪系的基本性質

定軸輪系、差動、行星、定軸輪系、由外嚙合齒輪組成的行星輪系、特殊的周轉輪系、旋輪線、傳遞功率、差速器、諧波齒輪機構、擺線針輪機構

第八柜
間歇運動原理應用

棘輪機構、雙動式棘輪機構、雙向式棘輪機構、外槽輪機構、內輪機構、球面槽輪機構、齒輪式間歇機構、針輪組成的不完全齒輪機構、不等速星輪機構、蝸桿凸輪式空間間歇機構、停歇運動導桿機構、雙齒條式間歇機構

第九柜
液壓傳動原理應用

液壓泵、外嚙合齒輪泵、擺線齒輪泵、徑向柱塞泵、回轉式油泵、軸向柱塞泵、單作用式葉片泵、YB型葉片泵、實心單出桿液壓缸、實心雙出桿液壓缸、空心雙出桿液壓缸

第十柜
液壓傳動原理應用

普通單向閥(管式)2件、普通單向閥(板式、手動換向閥、二位四通換向閥、三位四通換向閥、先導式溢流閥、直動式順序閥、單向行程節流閥、壓力繼電器

  特別說明:

  海川會盡力為您提供標準、全面的信息,但信息中的數據和參數可能隨時會更新調整。

  產品圖片僅供參考,請以銷售實物為準。

  產品內容如有變動,恕不另行通知
