一、產品組成及功能
本裝置是根據《公差配合與技術測量》課程的基本教學要求,精心設計的一套表面粗糙度對比測量組合訓練產品。它由對比樣塊、檢測零件、配套圖紙及實訓指導書組成。其目的是通過表面粗糙度對比測量,加深學生對表面粗糙度基本概念的了解,掌握表面粗糙度測量的方法的技能,為公差配合在后續課程中的應用奠定扎實的基礎。
二、產品特點
1.項目實際化:以真實零件為檢測對象,以實際量具為檢測手段;
2.學生大眾化:小型、組合、便攜式訓練裝置,兩三人一組,讓盡可能多的學生獲得充分的訓練機會;
3.教學標準化:配套的標準圖紙、指導書,教和學都十分方便、教學顯著;

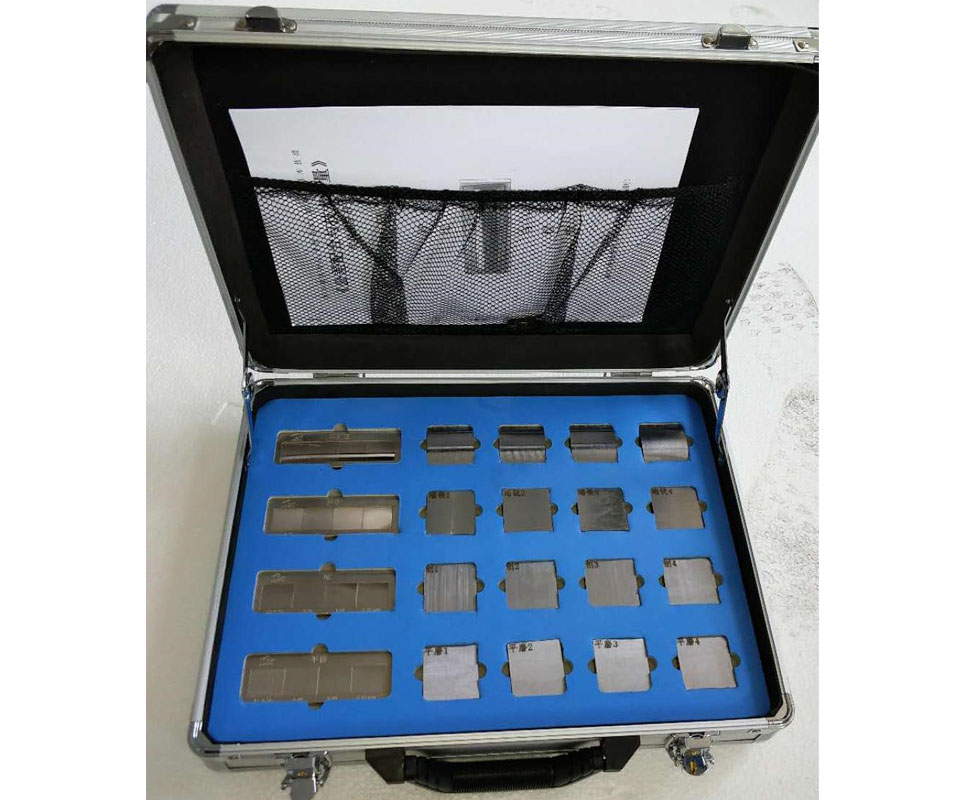

4.管理便利化:對比樣塊、檢驗零件、標準圖紙及指導書均放在一個精制的箱子里,管理十分方便。
三、技術性能
1.外形尺寸:410mm×310mm×100mm
2.便攜組合式(檢測裝置、檢測零件、標準圖紙及指導書均放在一個精制的子里)
四、基本配置
1. 對比樣塊(哈量):
1)外圓車削表面粗糙度對比樣塊
Ra:0.8-6.3
2)端銑表面粗糙度對比樣塊
Ra:0.8-6.3
3)刨削表面粗糙度對比樣塊
Ra:0.8-6.3
4)平面磨削表面粗糙度對比樣塊
Ra:0.1-0.8
2、檢驗零件(不銹鋼):
1)外圓車削表面粗糙度對比零件
Ra:0.8-6.3(40X40)
2)端銑表面粗糙度對比零件
Ra:0.8-6.3(40X40)
3)刨削表面粗糙度對比零件
Ra:0.8-6.3(40X40)
4)平面磨削表面粗糙度對比樣塊
