一、概述
《機械設計基礎》 示教陳列柜是根據教育部高職高專規劃教材設計的電化教學設備。本陳列柜共分十三個柜,具有多功能語音播放控制系統。語音解說同步演示,采用單獨驅動由電腦 或電子設備控制運轉演示,可由遙控控制順序自動運行講解,又能根據教材、教學需要而遙控任意選擇還是單獨演示。柜體采用SPCC冷扎板焊成,堅固美觀可靠,柜內模型材料采用進口有機玻璃和硬聚氯制作,板面附有PVC一次成型作必要的圖表和文字說明,演示形象逼真,運行可靠,制作工藝美觀,使用本陳列柜可提高教學效果,是一套現代化機械課程教學實驗室設備。。
二、性能規格特點
(1) 陳列柜中的每個模型都配備了指示燈和創新原理分析及設計過程文字說明。
(2)遙控控制、解說詞播放100M房內聲音宏亮。
(3)輸入電壓:交流200V,功率400W。
(4)柜內板面為鋁塑夾層板,柜內大標牌采用中英文對照。
(5)配備照明日光燈。
(6)陳列柜外形尺寸:1200mm寬×500mm厚×1800mm高。
(7)柜體材質:有鋼柜和鋁合金+板材兩種柜體可選。

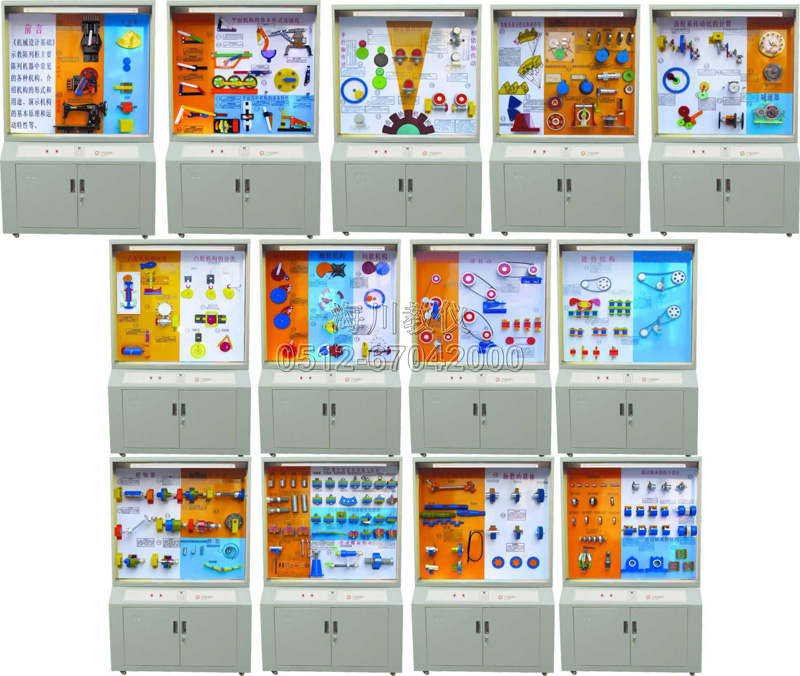

三、各柜內容如下:
序號和名稱 | 陳列柜內容 |

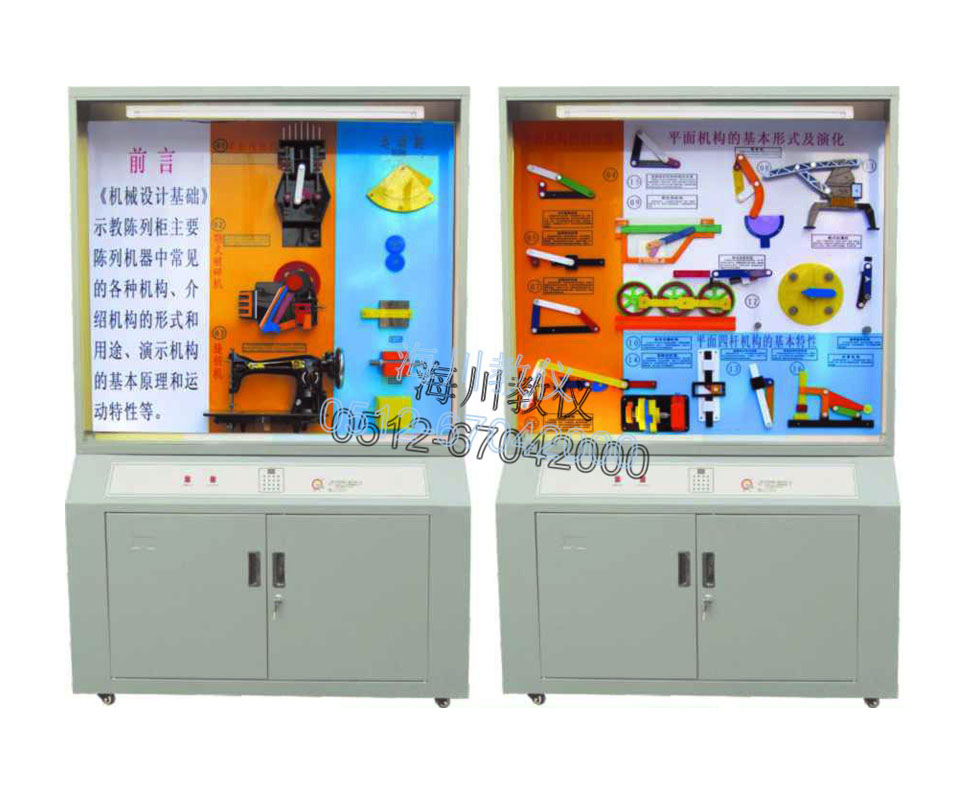

第一柜 | 單缸內燃機、顎式破碎機、縫紉機、運動副(轉動副、移動副、平面高副) |
第二柜 | 五桿鉸鏈機構、曲柄滑塊機構、鉸鏈四桿機構、大篩機構、曲柄搖桿機構的極位夾角、攪拌機、慣性篩機構、機車車輛機構、鶴式起重機、轉動導桿機構、曲柄搖塊機構、曲柄移動導桿機構、雙轉塊機構、雙滑塊機構、有急回特性的機構、夾緊機構 |
第三柜 | 內燃機配氣機構、靠模車削機構、自動送料機構、分度轉位機構、不同鎖合方式的凸輪w、不同鎖合方式的凸輪b、不同鎖合方式的凸輪c、不同鎖合方式的凸輪e、不同鎖合方式的凸輪f |
第四柜 | 棘輪機構、雙動式棘輪機構(鉤頭雙動式棘爪、直頭雙動式棘爪)、雙向棘輪機構、槽輪機構、內嚙合槽輪機構、空間槽輪機構、六角車床上的槽輪機構、外嚙合不完全齒輪機構、內嚙合不完全齒輪機構、凸輪式間歇運動機構 |
第五柜 | 平帶傳動(張緊輪裝置)、V帶傳動(帶定期張緊裝置,滑道式)、V帶傳動(帶定期張緊裝置,擺架式)、V帶傳動(帶的自動張緊裝置)、圓型帶傳動(張緊輪裝置)、同步帶傳動、V帶輪的結構(4種) |
第六柜 | 鏈傳動、齒形鏈、雙排滾子鏈、滾子鏈、滾子鏈接頭型式(3件)、鏈輪結構、鏈傳動的張緊(2件) |
第七柜 | 內齒圈傳動、齒輪齒條傳動、圓錐齒輪傳動、雙曲線圓錐齒輪傳動、斜齒圓錐齒輪傳動、螺旋齒輪傳動、斜齒輪齒條傳動、蝸輪蝸桿傳動、弧面蝸輪蝸桿傳動、正齒輪傳動、斜齒輪傳外嚙合直齒圓柱齒輪傳動、內嚙合直齒圓柱齒輪動、齒輪齒條傳動、外嚙合斜齒圓柱齒輪傳動、人字齒輪傳動、傳遞相交軸運動(直齒錐齒輪傳動)、(斜齒錐齒輪傳動)、(曲線齒齒輪傳動、傳遞交錯軸運動(蝸桿蝸輪)動、人字齒輪傳動 |
第八柜 | 齒輪各部分的名稱和符號、漸開線的形式、正確嚙合條件、仿形法切制齒輪、展成法切制齒輪、輪齒折斷、齒面點蝕、齒面磨損、齒面膠合、漸開線曲面形成、斜齒條的壓力角、斜齒圓柱齒輪的受力分析、圓錐齒輪的受力分析、齒輪軸、實體式齒輪、腹板式圓錐齒輪、鑄造輪輻式圓柱齒輪 |
第九柜 | 定軸齒輪系(a、b)、平面行星齒輪(a、b)、空間行星齒輪系、行星減速器中的齒輪系、可變向的齒輪系、汽車后橋差速器、擺線針輪傳動機構、諧波齒輪傳動、減速器 |
第十柜 | 套筒聯軸器、凸緣聯軸器、萬向聯軸器、齒輪聯軸器、彈性套柱銷聯軸器、彈性柱銷聯軸器、牙嵌式離合器、摩擦離合器、牙嵌式安全離合器、滾柱式超越離合器、圓截面壓縮彈簧、圓截面拉伸彈簧、盤簧、板彈簧、圓截面扭轉彈簧 |
第十一柜 | 螺紋的牙型(三角形、矩形、梯形、鋸齒形)、螺紋的旋向(右旋、左 旋)、螺紋的線數螺距和導程、螺栓聯接、雙頭螺紋螺栓聯接、螺釘聯接、緊定螺釘聯接、常用標準螺紋聯接件(六角頭螺栓)(螺柱)(螺釘)(緊釘螺釘)(六 角螺釘)(六角螺母)(圓螺母)(墊圈)、彈簧墊圈、對機螺母、尼龍圈鎖緊螺母、槽形螺母和開口銷、圓螺母帶翅墊片、止動墊片、沖點法防松、粘合法防松、永久防松、串聯鋼絲、承受橫向載荷的減速裝置、用減載銷、用減載套筒、用減載鍵、螺栓承受偏心載荷、凸臺沉頭座的應用、斜面墊圈的應用、受橫向載荷的螺栓組聯接、改善螺紋牙間載荷分布、柔性螺栓、螺母下裝彈性元件、金屬墊片和密封環密封、螺旋千斤頂、機床刀架進給機構、插管式外循環滾珠螺旋傳動 |
第十二柜 | 傳動軸、直軸(光軸、階梯軸、空心軸)、曲軸、撓性鋼絲軸、圓螺母定位、彈性檔圈固定、緊定螺釘固定、壓板軸端固定、平鍵聯接、導向平鍵聯接、滑鍵聯接、楔鍵聯接、切向鍵聯接、半圓鍵聯接、花鍵聯接 |
第十三柜 | 滾動體的種類、調心球軸承、調心滾子軸承、圓錐滾子軸承、推力球軸承、深溝球軸承、角接觸球軸承、圓柱滾子軸承、軸承的直徑系列、內圈軸向固定的常用方法 4種、外圈軸向鎖緊方法8種、全固定式支承、固游式支承、整體式徑向滑動軸承、部分式徑向滑動軸承、油孔、油溝。 |
特別說明:
海川會盡力為您提供標準、全面的信息,但信息中的數據和參數可能隨時會更新調整。
產品圖片僅供參考,請以銷售實物為準。
產品內容如有變動,恕不另行通知
