一、概述:該陳列柜,是根據機械設計(零件)課程基本要求設計制造的實驗設備。陳列柜通過機械零件模型或實物,配合相應的圖文資料,形象地展示與解說機械設計的基本知識,加強學生對通用機械零件的類型、結構特點及
一、概述:
該陳列柜,是根據機械設計(零件)課程基本要求設計制造的實驗設備。陳列柜通過機械零件模型或實物,配合相應的圖文資料,形象地展示與解說機械設計的基本知識,加強學生對通用機械零件的類型、結構特點及其設計的感性認知,為進一步學習機械設計奠定基礎。
二、技術規格:

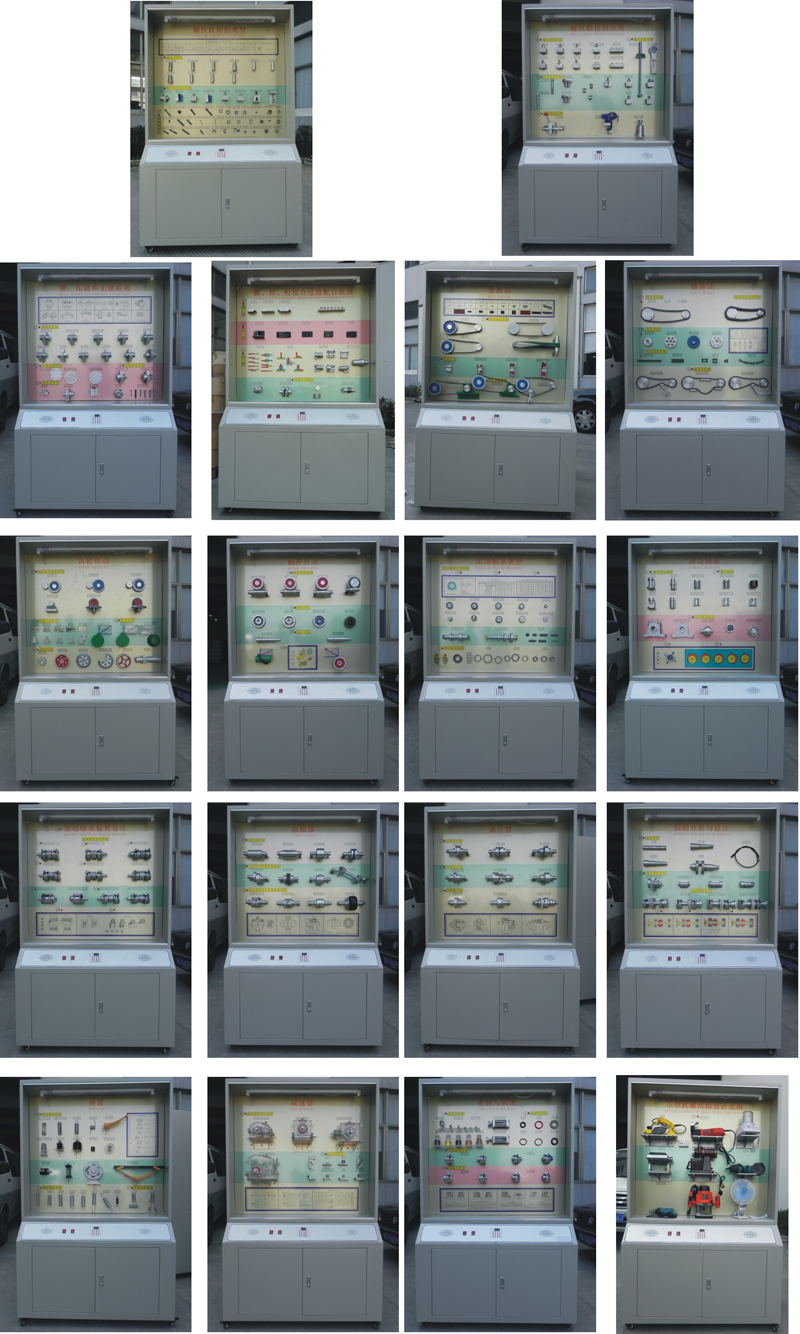

(1)全套陳列柜由18個單體陳列柜組成,陳列柜體外形尺寸:1200×530×1900㎜;尺度比例設計符合人機工程要求;
(2)陳列柜體采用1.0mm冷軋鋼板噴塑制作,柜體剛性好,外形美觀大方;柜內陳列面板為鋁塑夾層板,承載性好;
(3)柜內上部印有中英文陳列柜名稱,方便識別;
(4)柜頂部罩板內裝有照明日光燈,符合人機工程要求;
(5)柜下部設有柜箱,方便存放單個模型、實驗箱及相關實驗文檔。
(6)柜背設有對開門,有利維護設備和方便維修。
(7)柜底裝有萬向輪,方便移動。
(8)電動模型采用微電機用單片機驅動
(9)控制采用液晶屏觸摸控制和遙控控制、可順序循環與重復播放運轉等。解說詞播放在100平方房內聲音宏亮。
(10)模型材料采用金屬、有機玻璃與工程塑料制作。
三、本陳列柜具有如下特點:
(1)設計理念先進。該陳列柜根據機械基礎課程教學改革的需要,按照“塑造實物教材、營造實踐環境和促進學生自主認知的基本理念進行優化設計,使“知識、認知、思考”三元一體,支持課程認識實驗的開設,促進精品課程建設。
(2)展示內容全面。該陳列柜以國家級規劃教材為依據,對機械設計課程內容進行較全面的展示,包括機械聯接、機械傳動、軸系零部件、潤滑與密封等,提供內容豐富的機械設計知識。對不同版本的同名教材具有兼容性;
(3)制作工藝先進。該陳列柜根據國家機械標準和陳列柜企業標準進行設計制造,制作工藝先進,產品質量穩定,性能可靠,使用壽命長;
(4)進行綠色設計。該陳列柜采用環保材料制造,機械運轉無噪聲;用電安全;進行宜人化設計;能夠適應現代綠色實驗室的要求。
四、設備的基本參數及配置:
序號 | 陳列柜陳列內容明細 |
1、螺紋聯接的類型 | A、螺紋的類型(10種) 粗牙普通螺紋 細牙普通螺紋 圓柱管螺紋 圓錐螺紋 圓錐管螺紋 矩形螺紋 梯形紋鋸齒形螺紋 左、右旋螺紋 B、基本類型、主要參數圖片 C、螺紋聯接基本類型(8種) 普通螺栓聯接、雙頭螺柱聯接、螺釘聯接、緊定螺釘聯接 吊環螺釘聯接、T型槽螺釘聯接、地腳螺釘聯接、配合螺栓聯接 標準聯接件(24件)照片上(27件) 六角頭螺栓、螺栓、螺釘、緊定螺釘、自攻螺絲、六角螺母、圓螺母、止動墊圈、斜面墊片、墊圈 |
2、螺紋聯接的應用 | A、螺紋聯接應用(3件) 開合螺母、虎鉗(實物)、螺旋起重器 B、螺紋聯接防松(10件) 對頂螺母、自鎖螺母、彈簧墊圈、開口銷與開槽螺母、止動墊圈、墊片、串連鋼絲、串連鋼絲(錯誤)、沖點、端鉚 C、螺紋聯接預緊(2件) 測力矩扳手定力矩扳 D、提高強度措施(12件) 均載螺母結構、球面墊圈、腰桿狀螺栓、空心螺栓、懸置螺母、汽缸密封元件:軟墊片密封、密封環密封、彈簧墊圈、腰環螺栓聯接 |

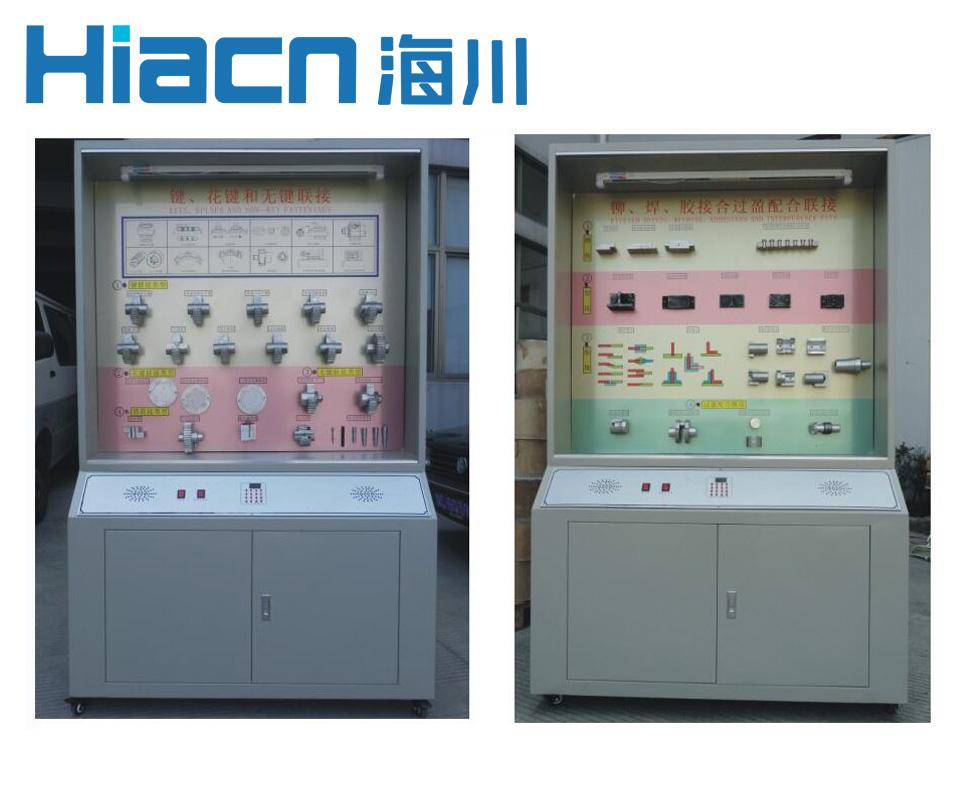

3、鍵、花鍵和無鍵聯接 | A、鍵聯接類型(11件)及圖片(細齒花鍵) 普通平鍵聯接:圓頭平鍵、方頭平鍵、半圓頭平鍵 導向平鍵聯接、滑鍵聯接、半圓鍵聯接 楔鍵聯接:圓頭楔鍵、方頭楔鍵、鉤頭楔鍵 切向鍵聯接 B、花鍵聯接類型(3件) 矩形花鍵聯接 漸開線花鍵聯接 三角形花鍵聯接 C、無鍵聯接類型(2件) 型面聯接(一) 型面聯接(二) D、銷聯接類型(10件) 安全銷、聯接銷、螺桿圓錐銷(端部帶螺紋的圓錐銷)、開尾圓錐銷 銷類零件(標準件)(圓柱銷、圓錐銷、螺尾圓錐銷、內螺紋圓錐銷、槽銷、開口銷) |
4、鉚、焊、膠接和過盈配合聯接 | A、鉚接(10件) 搭接縫、單蓋板對接縫、雙蓋板對接縫、常用的鉚釘在鉚接后的型式 焊接(5件) 正接填角焊縫、搭接填角焊縫、對接焊縫、塞焊縫、邊緣焊縫 C、膠接(15件) 板件接頭、圓柱形接頭、角接頭、錐形及盲孔接頭 D、過盈配合聯接(4件) 壓配合聯接、壓配合構件的結構、曲軸壓配合組裝件、齒輪壓配合聯接 |
5、帶傳動 | A、帶傳動類型(4件) 平帶傳動 V帶傳動 同步帶傳動 交錯軸傳動 B、帶的類型(9件) O,A,B,C,D同步、平皮帶,V型接頭,多楔帶 C、帶輪結構(4件) 實心式V帶帶輪 腹板式V帶帶輪 孔板式V帶帶輪 輪輻式V帶帶輪 D、張緊裝置(3件) 定期張緊、自重式自動張緊、張緊輪張緊 |
6、鏈傳動 | A、鏈傳動組成(1件) 鏈條、主動鏈輪、從動鏈輪 B、鏈傳動運動特性 多邊形效應模型 C、鏈輪結構(4件) 整體式鏈輪、 孔板式鏈輪、齒圈焊接式鏈輪、 齒圈螺釘聯接式鏈輪 D、傳動鏈類型(4件) 單列滾子鏈 雙列滾子鏈 齒形鏈 E、鏈傳動張緊裝置(3件) 張緊輪定期調整、張緊輪自動張緊、壓板和托板張緊 |
7、齒輪傳動 | A、齒輪傳動基本類型(6件) 直齒輪傳動、 斜齒輪傳動、 人字齒輪傳動、齒輪齒條傳動、 直齒圓錐齒輪傳動、曲齒錐齒輪傳動 B、輪齒失效形式(5種) 齒面點蝕、輪齒折斷、齒面膠合、齒面磨損、塑性變形 C、輪齒受力分析(3件) 直齒輪傳動受力分析 斜齒輪傳動受力分析 錐齒輪傳動受力分析 D、齒輪結構(5件) 齒輪軸 實心式齒輪 腹板式結構 加筋腹板式結構 輪輻式齒輪 |
8、蝸桿傳動 | A、蝸桿傳動類型(3件) 普通圓柱蝸桿傳動 圓弧面蝸桿傳動 錐蝸桿傳動 多頭蝸桿 B、蝸輪結構(4件) 齒圈式蝸輪、整體澆鑄式蝸輪、螺栓聯接式蝸輪、拼鑄式蝸輪 C、蝸桿結構(2件) 有退刀槽蝸桿、無退刀槽蝸桿 D、受力分析(2件) 蝸輪受力分析、蝸桿受力分析 |
9、滾動軸承類型 | A、滾動軸承主要類型(10件) 調心球軸承、調心滾子軸承、圓錐滾子軸承、單向推力球軸承、雙向推力球軸承、深溝球軸承、角接觸球軸承、推力圓柱滾子軸承、圓柱滾子軸承、滾針軸承。 B、軸承代號表 C、直徑與寬度系列對比(2件) 直徑系列的對比 寬度系列的對比 D、滾動軸承結構 軸承結構實物、外圈、滾動體、保持架、內圈 |
10、滑動軸承 | A、向心滑動軸承(5件) 對開式滑動軸承、整體式滑動軸承、多油楔軸承、帶軸套滑動軸承、可傾軸瓦軸承 B、推動滑動軸承(4件) 實心式、單環式、空心式、多環式 C、軸瓦結構(3件) 整體式、剖分式、雙金屬軸瓦 D、動壓軸承工作情況(圖) |
11、滾動軸承裝置設計 | A、軸承緊固(圖) B、軸承裝置典型結構(6件) 直齒輪軸承部件、斜齒輪軸承部件、小圓錐齒輪軸承部件(正、反裝)、蝸桿軸承部件(兩端固定)、蝸桿軸承部件(一端固定一端游動)、人字齒輪軸承部件 C、軸承預緊(圖) |
12、聯軸器 | A、剛性聯軸器(2件) 套筒式聯軸器 凸緣式聯軸器 B、無彈性元件撓性聯軸器(4件) 十字滑塊聯軸器、雙萬向聯軸器、齒輪聯軸器、鏈輪式聯軸器 C、非金屬彈性元件撓性聯軸器(4件) 輪胎聯軸器、星形彈性聯軸器、梅花型聯軸器、彈性套柱銷聯軸器 |
13、離合器 | A、機械操縱離合器(5件) 牙嵌離合器、齒形離合器、單盤摩擦離合器、多盤摩擦離合器、圓錐摩擦離合器 B、自動離合器(3件) 超越離合器、閘塊式離心離合器、滾珠安全離合器 |
14、軸的分析與設計 | A、軸的類型(5件) 光軸、階梯軸、空心軸、曲軸、鋼絲軟軸 B、軸上零件定位(4件) 套筒圓螺母壓緊、緊定螺釘固定、彈簧擋圈定位、圓錐形軸端定位 C、軸的結構設計(4件) 一、二、三步的模型 |
15、彈簧 | A、彈簧類型(10類) 變節距壓縮彈簧、圓截面壓縮彈簧、拉伸彈簧、扭轉彈簧 單耳板簧 圓錐螺旋彈簧、碟形彈簧、平面渦巻彈簧、環形彈簧、橡皮彈簧 B、彈簧分類圖 C、彈簧應用示例(4件) 碟形彈簧、 鐘表發條彈簧 、 汽車減震彈簧、組合壓縮彈簧 D、圓柱螺旋彈簧(8件) LⅠ型、LⅡ型、LⅢ型、LⅣ型、LⅤ型、LⅥ型、LⅦ型、LⅧ型(共8個實物) E、其他類型彈簧(4件) NⅠ型、NⅡ型、 NⅢ型、 NⅣ型 |
16、減速器 | A、減速器類型與結構(4臺) 單級園柱齒輪減速器、單級園錐齒輪減速器、單級蝸桿蝸輪減速器、雙級園柱齒輪減速器 B、減速器附件(8件) 起重耳鉤、油標、吊環、起蓋螺釘、銷、通氣器、螺塞、規視孔及視孔蓋 C、附件表 |
17、潤滑與密封 | A、潤滑用油杯(5件) 直通式壓注油杯、旋蓋式油杯、壓配式壓注油杯、彈簧蓋式油杯、針閥式玻璃油杯 B、密封應用(2件) O形密封圈應用、Y形密封圈 C、標準密封件(6件) O形密封圈、J形密封圈、U形密封圈、YX孔用密封圈、YX軸用密封圈、防塵圈密封 D、接觸式密封(4件) 氈圈油封、唇形密封圈密封、橡膠密封 E、非接觸式密封(3件 ) 隙縫密封、密封環密封、曲路密封 |
18、小型機械結構設計實例 | A、小型機械(9臺) 電動剪刀、電刨、榨汁機、家用壓面機、粉碎機、臺扇、雕刻機、角磨機、手電鉆 |
注:柜上玻璃屬易碎品,由需方單位自配;
