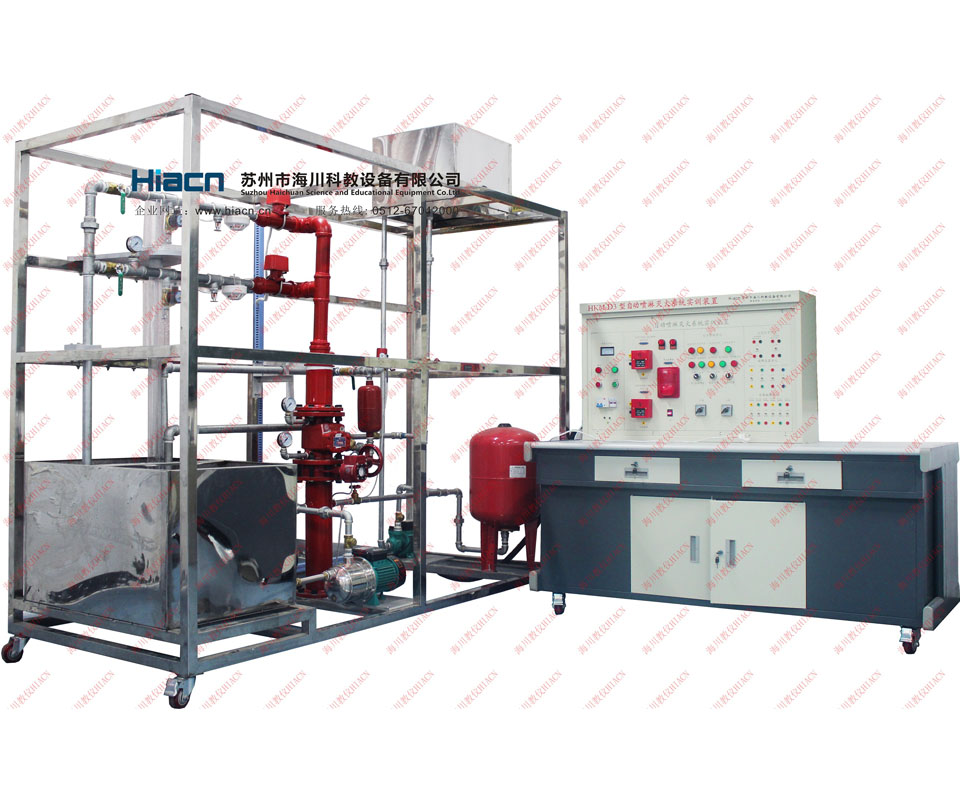

一、裝置組成1、本系統全部元器件均采用標準工程件,整個實訓裝置主要由報警閥、蝶閥、排氣閥、水流、指示器、灑水噴頭、水箱、高位水箱、主泵、輔泵、控制電器、管路系統等組成。2、集成WIFI無線電源管理系統
一、裝置組成
1、本系統全部元器件均采用標準工程件,整個實訓裝置主要由報警閥、蝶閥、排氣閥、水流、指示器、灑水噴頭、水箱、高位水箱、主泵、輔泵、控制電器、管路系統等組成。
2、集成 WIFI 無線電源管理系統,通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態;單獨開啟關閉學生實驗臺電源;全部開啟或全部關閉實驗臺電源功能;定時開啟關閉電源功能;控制范圍>50m;控制能力>96 臺。
二、實訓功能
能進行各種自動噴水滅火系統聯動操作的演示、各種噴頭的安裝及噴水試驗、擴展的滅火試驗、自動噴水滅火系統的工作原理、線路設計與連接、故障設置、判斷與排除等實驗和實訓,并可與消防系列中其它設備聯網進行各種綜合實訓。
三、系統技術指標
1、工作電壓:?jiǎn)蜗嗳€(xiàn) 220V±5% 50Hz
2、整機容量:<1500W
3、外型尺寸:不小于 2400×1000×2260(單位為 cm)
4、安全保護:具有漏電自動保護裝置
四、具體組成
1、報警閥一套,選用的是工程上使用的主流產品,裝有延時器、水力警鈴、壓力繼電器、排水閥,試驗閥和進出水壓力表的報警閥。
2、信號閥二套,選用的是工程上使用的主流產品。
3、自動排氣閥一套,選用的是工程上使用的主流產品。
4、各種噴淋一套,要求不少于五種噴淋頭且是工程上使用的主流產品。
5、消防水箱和高位水箱一套,裝有全部接口且是工程上使用的主流產品。
6、選用國標消防泵一套。
7、水系統管路套件一套,所選用的管材均應滿足國家相關規范標準并具有檢驗合格證明。
8、自動控制套件一套,選用的是國標元器件,能完全滿足噴淋系統的全部控制要求,所選用套件均滿足國家規范標準。
五、實訓裝置其他元器件由以下組成
序號 | 名稱 | 型號 | 數量 | ||||||
1 | 濕式報警閥 | ZFDN-100 | 1 | ||||||
2 | 進水信號閥 | 100 | 1 | ||||||
3 | 出水信號閥 | 50 | 1 | ||||||
4 | 水流指示器 | 50 | 1 | ||||||
5 | 閉式噴頭 | DN20 | 1 | ||||||
6 | 隱蔽噴頭 | DN20 | 1 | ||||||
7 | 壓力表 | 0.6MP | 3 | ||||||
8 | 給水水箱 | 1 | |||||||
9 | 消防水箱 | 1 | |||||||
10 | 水位浮球閥 | DN20 | 1 | ||||||
11 | 消防泵 | 0.75kw | 1 | ||||||
12 | 高位水泵 | 0.75kw | 1 | ||||||
13 | 不銹鋼機架 | 1 套 | |||||||
14 | 控制柜 | 1 套 | |||||||
15 | 水管套件 | 1 套 | |||||||
16 | 截止閥 | 1 寸 DN25 | 7 個 | ||||||
17 | 止回閥 | 1 寸 DN25 | 3 個 | ||||||
18 | 銅球閥 | 六分 DN20 | 2 | ||||||
19 | 銅球閥 | 四分 DN16 | 2 個 | ||||||
20 | 1 寸渡鋅管 | 2 根 | |||||||
21 | 六分渡鋅管 | DN25 | 3 根 | ||||||
22 | 32 | 彎頭 | 1 寸 DN25 | 30 | |||||
23 | 25 | 彎頭 | 六分 DN20 | 30 | |||||
24 | 20 | 彎頭 | 四分 DN16 | 20 | |||||
25 | 32 | 三通 | 1 寸 DN25 | 20 | |||||
26 | 25 | 三通 | 六分 DN20 | 20 | |||||
27 | 20 | 三通 | 四分 DN16 | 20 | |||||
28 | 32 | 外絲 | 1 寸 DN25 | 30 | |||||
29 | 25 | 外絲 | 六分 DN20 | 30 | |||||
30 | 20 | 外絲 | 四分 DN16 | 30 | |||||
31 | 100 閥蘭 | 4 | |||||||
32 | 50 | 閥蘭 | 2 | ||||||
33 | 100 閥 蘭墊 | 6 | |||||||
34 | 50 | 閥蘭墊 | 6 | ||||||
35 | 1 寸水箱墊片 | 10 | |||||||
36 | 100 轉 50 大小頭 | 2 | |||||||
37 | 50 | 轉 1 寸大小頭 | 4 個 | ||||||
38 | 50 | 轉 20 大小頭 | 50 轉六分 | 2 | |||||
39 | 20 | 內絲直通 | 六分 | 2 個 | |||||
40 | 不銹剛軟管 | 0.5M | 3 | ||||||
41 | 50 | 外絲 | 4 | ||||||
42 | 50 | 三通 | 1 | ||||||
43 | 25 | 排氣閥 | 1 寸 | 1 | |||||
44 | PVC 膠水 | 1 | |||||||
45 | 交流接觸器 | 220V 四位主觸點 | 3 | ||||||
46 | 24V 繼電器 | 8 腳 | 7 | ||||||
47 | 24V 繼電器 | 16 腳 | 2 | ||||||
48 | 開關電源 24V | 100W-24V | 1 | ||||||
49 | 電源總開關 | DZ47-63-4P-16A | 1 | ||||||
50 | 熔斷器 | RT18-32 | 4 | ||||||
51 | 熱繼電器 | 5A | 3 | ||||||
