微機、單片機綜合實驗開發系統

HCYM-51S型微機、單片機綜合實驗開發系統◆主板集成USB轉串口芯片CH340T,驅動支持最新win7系統,只要1根usb線就可以實現供電、下載、通訊功能,尤其現在筆記本USB口較少,這種連接方式

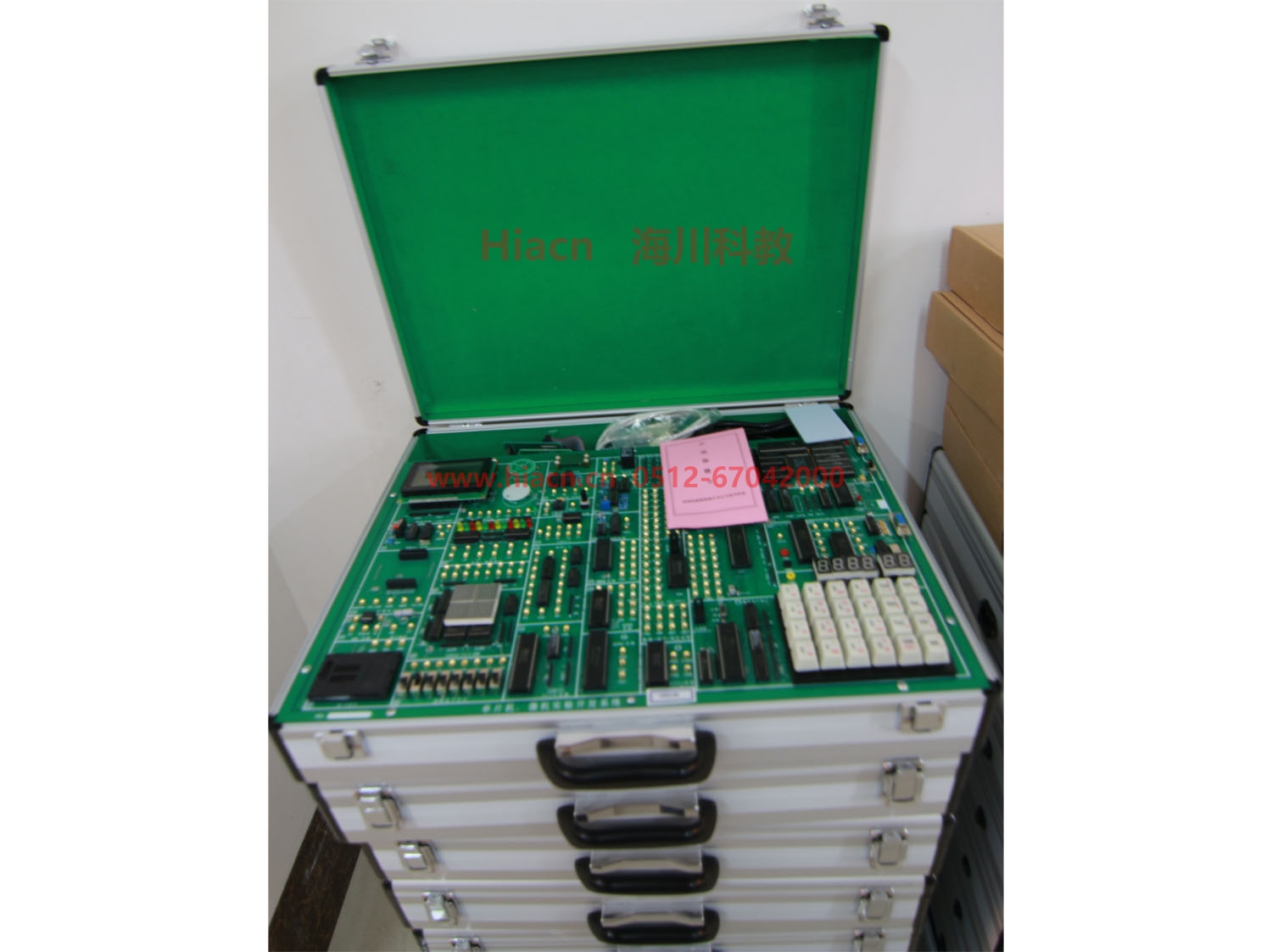

  HCYM-51S型 微機、單片機綜合實驗開發系統

  ◆ 主板集成USB轉串口芯片CH340T,驅動支持最新win7系統,只要1根usb線就可以實現供電、下載、通訊功能,尤其現在筆記本USB口較少,這種連接方式就能最大限度節省USB端口

  ◆ 8個LED,單片機最基礎學習部分,如流水燈、跑馬燈

  ◆ 1個大尺寸共陽數碼管,學習數碼管顯示原理

  ◆ 8位共陰數碼管,2個74hc573鎖存,靜態顯示與動態掃描,分別控制段鎖存和位鎖存

  ◆ 紅綠雙色8x8點陣,3個hc595芯片驅動,點陣可以拔插,工業LED屏通常使用HC595做信號傳輸,這里著重學習這個芯片的控制與級聯

  ◆ 串行信號轉并行信號芯片74hc164,通過串口或者模擬串口信號輸入,輸出8位并口信號,多用于單片機本身端口不夠使用的情況

  ◆ 反向器CD4069,可以做信號組合試驗

  ◆ EEPROM存儲器24c02,IIC總線接口,帶有程序保護接口,樣例配套單字節、多字節存儲,開機次數記憶、上次使用狀態記憶等程序

  ◆ DS1302時鐘芯片,32768Hz時鐘源晶振,三線總線接口,帶有備用電源CR1220紐扣電池,樣例配套可調時鐘、電腦上位機在線更新時鐘等程序

  ◆ MAX232串口電平轉換,連接2路串口,DB9公口和母口,與板載usb轉串口,可以形成3種串口外接方式,方便多種連線駁接

  ◆ RS485芯片,學習485硬件控制原理留有輸入信號、控制信號和輸出信號端口

  ◆ PCF8591芯片,8位數模/模數轉換芯片,提供4路AD輸入,和1路DA輸出,4路輸入接口通過2個電位器切換測試,可以分別通過電位器調節值0-VCC,端口獨立,可自行外接,DA端口通過LED燈模擬顯示,端口獨立可外接,樣例配套AD轉換測試、DA轉換測試、鋸齒波輸出等

  ◆ 喇叭,可播放音樂,替代有源蜂鳴器,樣例中含有多種聲音模擬,如警笛、救護車聲、消防車聲、電子琴等

  ◆ 2路步進電機接口,可以連接2個4相5線步進電機,通過ULN2003控制,樣例提供定位旋轉、正反轉和綜合控制等

  ◆ 2路直流電機接口,可以學習直流電機開關控制與調速原理

  ◆ 2路大功率繼電器,240V/7A,市電專用接線端子,預留常開、常閉、公共接點,可以直接連接220V電器設備,樣例提供模擬洗衣機電機控制原理等

  ◆ LCD1602標準插座,帶獨立的對比度調節電位器,即插即用,針對標準液晶,實現多種模式顯示,如移動顯示、滾動顯示、光標顯示、逐字輸入等

  ◆ LCD12864液晶標準插座,帶獨立的對比度調節電位器,可以連接ST7920字庫液晶、KS0108非字庫液晶等多種標準接口液晶,可以直接插接我們公司配套的真彩屏,樣例針對ST7920字庫液晶編寫,如寫入用戶自編圖形或者字符,顯示圖片,菜單控制等

  ◆ 2路獨立的18B20溫度傳感器接口,預留擴展插針,可以把2個連接在一起做單總線控制,也可以分開獨立控制,自由度更高,樣例可以實際應用,超溫報警、上下限設置等

  ◆ 高精度熱敏電阻,通過AD轉換可以測量寬范圍溫度,學習NTC熱敏電阻使用原理,樣例提供測溫程序

  ◆ 通用光敏電阻,通過AD轉換可以測量光照變化,用于學習多種光控設備原理和技術

  ◆ 8個獨立按鍵,人機接口輸入部分重要模塊,自由連接,不受硬件限值,按鍵部分有符合標識,上下左右,退格、回車等,可以自由配置,樣例包括外部中斷控制、加減控制、開關控制等

  ◆ 4x4標準矩陣鍵盤,帶有中斷信號輸入,可以學習行列掃描、反轉掃描、定時掃描、中斷掃描,鍵盤標識齊全,按照標準計算器排列方式,樣例提供密碼鎖、計算器等實用程序

  ◆ 火焰?zhèn)鞲衅?,可以檢測到火的存在與否,適合做消防

  ◆ 標準AT-ISP接口,選購標準AT下載器可以進行AT89s51、52、53等51芯片和Atmega8515等AVR芯片的在線下載和使用

  ◆ 可以拔插更換的晶振,為使用不同頻率自行做出調整

  ◆ 51、AVR雙復位電路,提供2種復位,單跳帽切換,可以擴展更多芯片的學習

  ◆ 可以外接5v外接電源

  ◆ 優質電源開關,電流大、壽命長

  ◆ 單片機IO口使用雙排針連接,為端口共用試驗提供極大的便利,有時候同一個端口需要供2個器件使用,單排針連接就不方便

  ◆ 單片機使用優質鎖緊插座,方便更換芯片,使用壽命長,可以批量編程芯片

  2路3.3v電壓輸出接口

  -8位LED燈

  -8位共陰數碼管,2個74hc573控制

  -單個共陽數碼管

  -雙色點陣,3路74hc595控制

  -可調音量喇叭

  -雙路繼電器

  -火焰?zhèn)鞲衅?/p>

  -紅外遙控器解碼

  -8個獨立按鍵

  -4x4矩陣鍵盤帶中斷

  -2路直流電機驅動

  -2路步進電機驅動

  -4路ADC轉換帶輸入

  -1路DAC轉換帶輸出

  -光敏感應功能(光敏模塊)

  -溫度檢測功能(熱敏模塊)

  -2路數字溫度傳感器18B20

  -反相器功能cd4069

  -串口轉并口功能74hc164

  -串口功能max232

  -485接口傳輸功能

  -非易失性存儲功能24c02

  -時鐘芯片DS1302,帶時鐘電池

  -1602液晶顯示功能插座

  -12864液晶顯示功能插座

  -保險絲防短路功能,保護電腦

  -外接電源專用接口

  -鎖緊插座,方便更換芯片,實現批量燒寫芯片功能

  -可更換晶振,拔插式

  -所有IO口外接預留插針

  -ISP專用接口功能,可以擴展成AVR

  -雙復位功能,可以支持AVR擴展

  -單線供電、下載、通信功能,ch340t虛擬串口

  2路3.3v電壓輸出

  軟件

  ◆配套c程序,160個,每個有詳細注釋,并在配套的300多頁的說明書中詳細講解,由淺入深逐步學習使用。光盤里有原理圖,編譯軟件,下載軟件

  ◆配套集成編譯環境keil軟件

  ◆配套專用的德飛萊 串口調試軟件,并提供VB源碼

  ◆配套串口測溫程序,提供VB源碼

  ◆ 數碼管取模程序

  ◆芯片燒寫軟件與使用資料

  ◆配套芯片的文檔資料

  ◆多種單片機實用的文檔、程序、軟件等

  ◆配套視頻

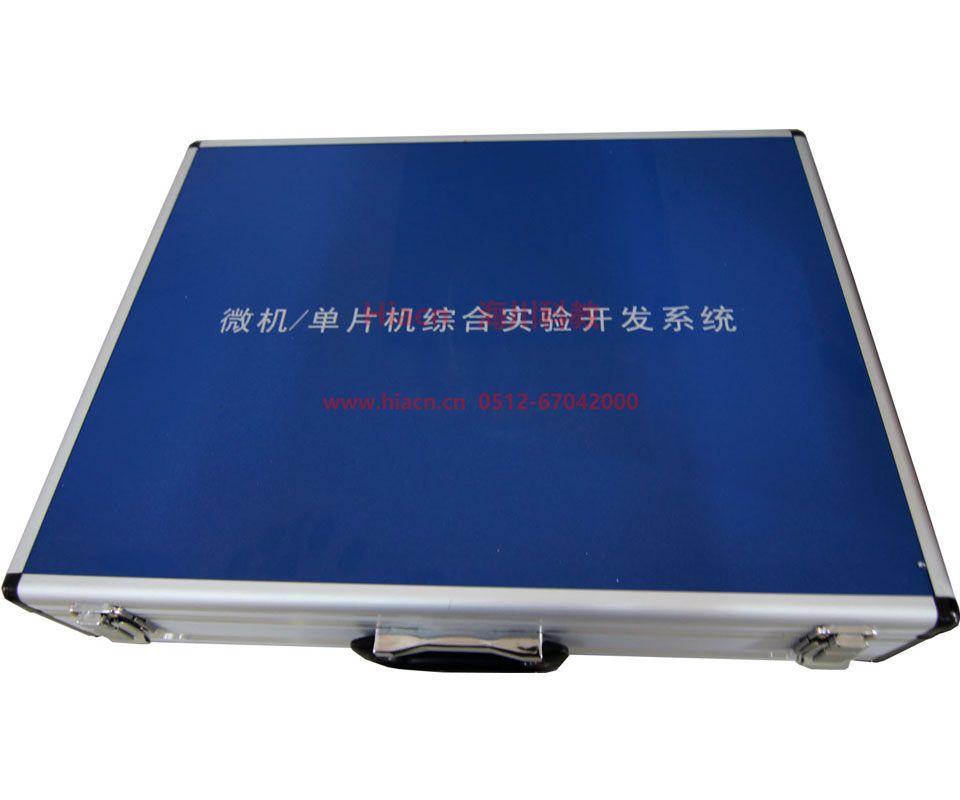

  外型尺寸:480*380*140mm
