HC-DKT06型中央空調實驗室設備隨著社會的發展,人們的生活水平不斷提高,中央空調在大型商場、賓館、寫字樓、商住樓等許多方面得到越來越廣泛的應用。中央空高調的設計、管理、維修在現代生活中也越來越重要

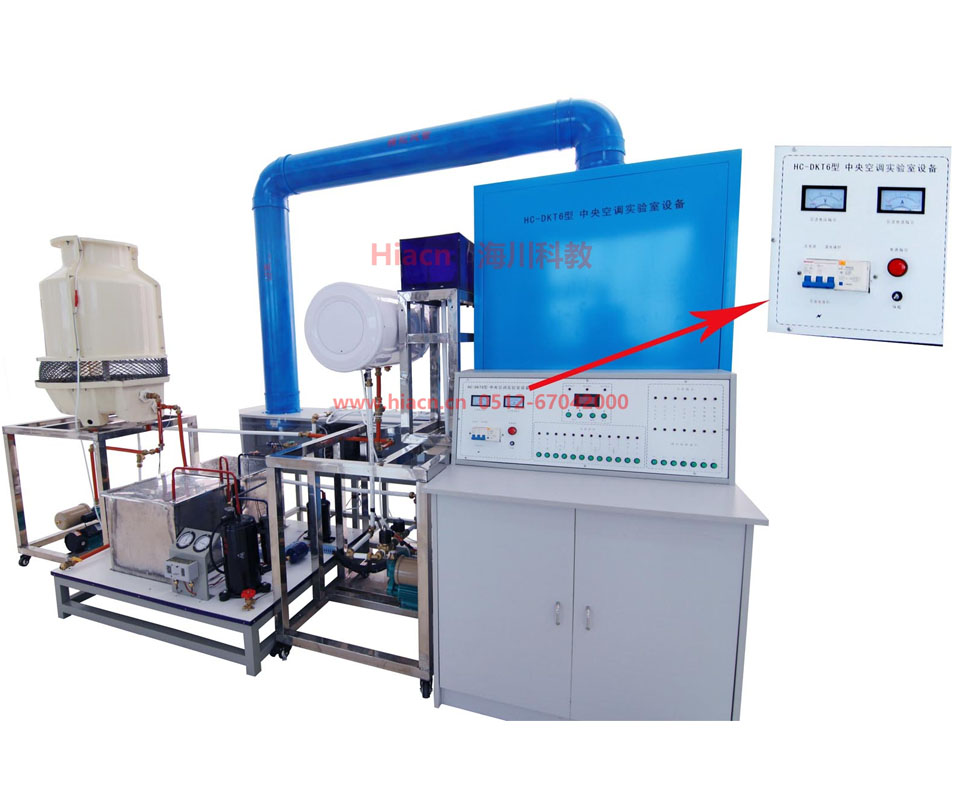

HC-DKT06型 中央空調實驗室設備
隨著社會的發展,人們的生活水平不斷提高,中央空調在大型商場、賓館、寫字樓、商住樓等許多方面得到越來越廣泛的應用。中央空高調的設計、管理、維修在現代生活中也越來越重要。為便于人們了解、學習中央空調的基本原理、基礎知識,掌握其管理、維護及維修方法,本公司專業技術人員開發生產中央空調實驗臺系列產品。適合高等院校及特種設備作業人員培訓作為實訓設備。
為了更好地滿足各大院校的教學需要,在原來開發的中央空調實驗設備的基礎上,配備了RS-232串行通訊接口,可直接與電腦連接,由電腦控制軟件控制整個實驗臺的運行,包括:總控臺啟動、制冷、制熱、冷卻水泵、冷卻風機、制冷水泵、壓縮機、電磁閥、制熱水泵做演示,制冷、制熱的溫度設定等。
最大的特點是,通過傳感器將空調狀況實時反饋至電腦,能夠同時顯示蒸發器、冷凝器、模擬鍋爐、冷卻塔的進出口溫度,房間風管溫度,隨時顯示制冷或制熱的設定溫度。有利于教學記錄、采樣、通過打印可提供進行理論分析的根據。本實驗設備配備了電腦插口、電壓表、電流表、壓力表、溫度顯示器、工作指示燈、故障演示按鈕。壓縮機、蒸發器(透明蓋)、冷凝器(透明蓋)、壓力控制器、毛細管、過濾器、膨脹閥、視液鏡、儲液器、噴淋式冷卻塔、冷卻水泵、制冷一級泵、制冷二級泵等。
中央空調實驗設備是將中央空調微型化,同時保持整個中央空調系統的完整性和合理性。本實驗臺能單獨演示中央空調的夏天制冷、冬天制熱循環,控制系統由總控臺采用數控電路控制。用溫度顯示器分別檢測蒸發器、冷凝器、冷卻塔、模擬鍋爐的進出口溫度,便于學員觀察、了解各物理參數的變化情況和系統的工作狀況。實驗臺增加了一些輔助結構,使其能人為地制造各種在實際中可能產生的系統故障,方便學員了解故障的產生和排除故障的方法。
(一)總控臺主要組成:電源總開關、電壓表、電流表、壓力表、溫度控制器、溫度顯示器、工作指示燈、故障演示開關等。
(二)制冷系統主要組成:壓縮機、蒸發器(透明蓋)、冷凝器(透明蓋)、壓力控制器、毛細管、過濾器、膨脹閥、視液鏡、儲液器、噴淋式冷卻塔、冷卻水泵,制冷一級泵、制冷二級泵等。
(三)制熱系統主要組成:電熱式模擬鍋爐、溫度調節器、制熱水泵等。
(四)制冷、制熱系統循環示教板:分別用彩色燈光演示其循環過程。
(五)中央空調制冷、制熱循環輸送管路用最新型彩色鋁塑管以及銅件連接,并標有明顯的走向標志。輸送管路經電磁閥、風機盤管輸送給模擬房間、或模擬風管,根據所需調節風速開關或風量。
中央空調實驗設備主要技術參數
項 目 | 主要技術參數 | |
制 冷 | 制 熱 | |
電 源 | ~50Hz 220V | |
額定功率 | 2900W | 2300W |
額定電流 | 14.0A | 11.0A |
制 冷 劑 | R22 5Kg | |
外形尺寸 | 350×220×280(cm) | |
冷卻水泵 | 2.5 m3/h 揚程>15米 | |
制冷水泵 | 1.8 m3/h 揚程>15米 | |
制熱水泵 | 1.8 m3/h 揚程>15米 | |
模擬鍋爐 | 1500W |
一、主要配置:
1、制冷系統配置:
(1)、2P壓縮機器1臺
(2)、2P蒸發機器1個
(3)、2P冷凝器1個
(4)、蒸發器冷卻水箱1個
(5)、冷凝器冷卻水箱1個
(6)、高低壓、壓差控制器1個
(7)、3/8制冷劑流動觀察鏡1個
(8)、3/8手閥2個
(9)、熱力膨脹閥1個
(10)、3.5MPa抗震冷媒表高壓壓力表1個
(11)、1.5MPa抗震冷媒表低壓壓力表1個
(12)、1/4加液手閥1只
(13)、水箱透明油機玻璃2塊
(14)、900×1100mm主機機組機架1個
(15)、冷卻塔3噸1個
(16)、制冷水泵 2個
(17)、 冷卻水泵1個
(18)、電磁閥交流220V2只控制房間,風管是否送冷溫氣
(19)、熱力膨脹閥1個
(20)、900寬×900寬×1000高mm模擬房間1個
(21)、模擬風管1套,
(22)、4×6冷凝器風管盤管1個
(23)、風管送風機1個
(24)、冷卻塔風機1個
二、制熱系統:
1、模擬鍋爐1個
2、制熱水泵1個
3、模擬房間、風管、水箱同制冷系統
三、中央空調系統演示板1個
四、中央空調控制臺1個
1、電源總開關1只
2、交流220V電壓表1只
3、直流30A電流表1只
4、數碼溫度顯示器1套
5、溫度選擇輕確開關12只
6、制冷制熱輕確開關4只
7、故障顯示輕確開關7只
8、狀態指示燈32只
9、鋁塑板實驗面板1塊
10、實驗臺、實驗桌1套
11、中央空調帶微機接口1個
12、中央空調控制方法,即可通過實驗臺控制,又可通過電腦控制。
13、中央空調電腦由需方配置,供方可代辦(費用另計)。
