一、設備概述人行自動扶梯實訓設備,根據真實自動扶梯的安裝調試和維保需求開發,方便學生更加直觀感性認識和了解自動扶梯在各種運行狀態下各機構的動作過程及故障現象,桁架外部采用玻璃結構。能實現滿足GB168
一、設備概述

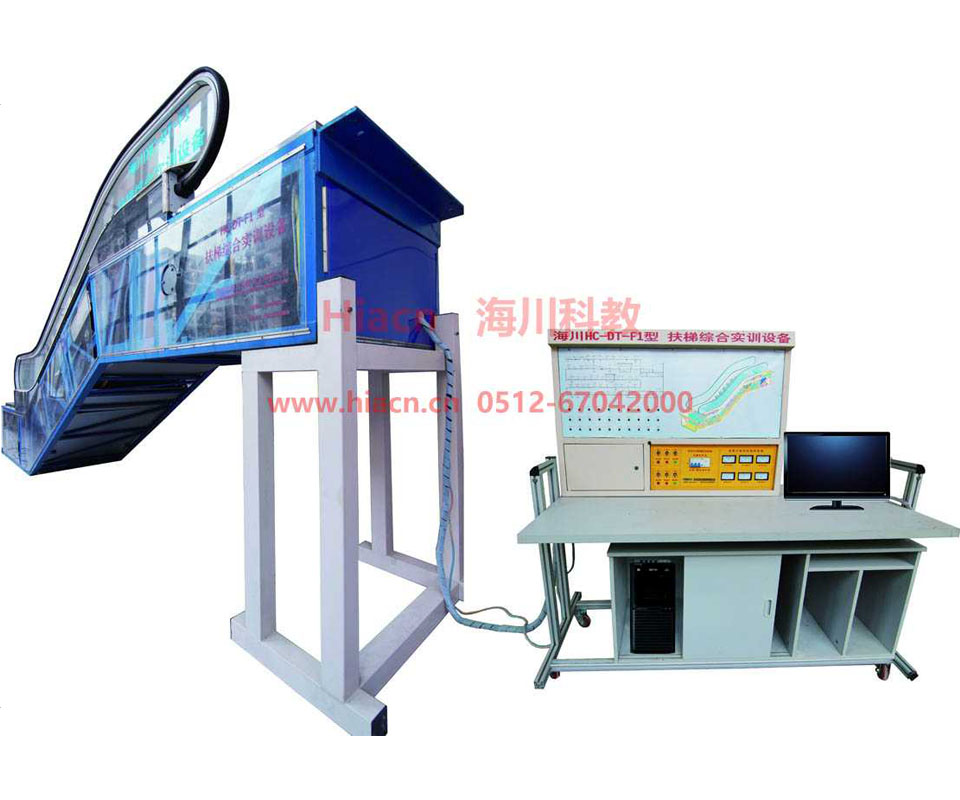

人行自動扶梯實訓設備,根據真實自動扶梯的安裝調試和維保需求開發,方便學生更加直觀感性認識和了解自動扶梯在各種運行狀態下各機構的動作過程及故障現象,桁架外部采用玻璃結構。
能實現滿足 GB16899-2011 要求的自動扶梯的載客和安全保護功能,符合TSGT7005-2012 的相關要求。
采用先進的自動扶梯一體化控制及旁路變頻驅動技術,采用主流的曳引機,采用符合 GB16899-2011 要求的 PESSRAE(用于自動扶梯和自動人行道的可編程電子安全相關系統)。
實訓裝置人為隱蔽地設置了幾十項電路故障,學生借助原理圖分析、判斷故障,全面真實的了解電梯電氣故障及排除,是進行技能培訓考核的理想設備,教學效果真實顯著。
二、主要配置清單
序號 | 名稱 | 數量 | 單位 | 備注 |
1 | 自動扶梯實訓設備 | 1 | 套 | |
2 | 扶梯支撐固定支架 | 1 | 套 | |
3 | 扶梯檢修工作梯 | 1 | 套 | |
4 | 扶梯考核實訓實驗臺 | 1 | 套 | |
5 | 默納克(NICE)電梯一體化控制器 | 1 | 臺 | (實物電梯控制器系統) |
6 | 控制器數據傳輸電纜 | 1 | 套 | |
7 | 安裝維修實訓工具 | 1 | 套 |
三、實訓項目要求
1、認識自動扶梯的結構,漲緊裝置、梯級、梯級導軌、扶手帶、牽引鏈、梳齒板、驅動裝置等主要部件名稱及作用。
2、認識自動扶梯安裝保護裝置的作用、安裝位置。(曳引鏈條斷裂保護裝置、梳齒異物保護裝置、扶手帶入口安全保護裝置、梯級下沉保護裝置、驅動鏈斷鏈保護裝置、扶手帶斷帶保護裝置、輔助制動器、機械鎖緊裝置等)
3、扶梯梯級拆卸實訓。
4、扶梯梯級安裝實訓。
5、扶梯保養:梯級系統保養、扶手系統保養、安全保護裝置檢查、傳動部件維修保養。
6、護壁板、內外蓋板、裙板的清潔保養。
7、電氣控制系統及照明系統檢測維修。
8、扶梯梯級清潔維護。
9、扶梯梯級整體運行檢查。
10、扶梯上、下機房的清潔保養。
11、扶梯潤滑油系統的補充與更換實訓。
四、配件材質
序號 | 內 容 |
1 | 扶手支架型材 :發紋不銹鋼材料 |
2 | 護壁板 :透明鋼化玻璃 |
3 | 內蓋板 :發紋不銹鋼材料 |
4 | 外蓋板 :發紋不銹鋼材料 |
5 | 圍裙板 :發紋不銹鋼材料 |
6 | 梯級 :不銹鋼噴塑,梯級寬度:800mm |
7 | 梯級顏色 :黑色(帶黃邊框) |
8 | 扶手帶 :黑色 |
9 | 前沿板及蓋板 :發紋不銹鋼材料 |
10 | 梳齒保護 :合成樹脂(黃色) |
11 | 桁架保護 :5mm透明有機玻璃板 |
12 | 變頻節能功能 :光電傳感器 |
五、主要部件配置表
序號 | 名稱 | 型號 | 品牌 | 備注 |
1 | 電梯一體化控制器 | NICE 系列 | 默納克 | (實物電梯控制器系統) |
2 | 接觸器 | SC系列 | 三菱電器 | |
3 | 空氣開關 | S系列 | 正泰電器 | |
4 | 熱繼電器 | TR-N2/3系列 | 三菱電器 | |
5 | 接近開關 | D4N-2A32 | 歐姆龍 | |
6 | 接插插件 | AMP系列 | 三菱配套 | |
7 | 驅動電機 | JC配套 | 三菱配套 | |
8 | 桁架 | 電梯專用 | 三菱配套 | |
9 | 上下用扶梯 | 電梯專用 | 江蘇海川 | |
10 | 梯級 | 電梯專用 | 三菱配套 | |
11 | 扶手帶 | 電梯專用 | 三菱配套 | |
12 | 控制器數據傳輸電纜 | NICE專用 | 默納克配套 | |
13 | 光電開關 | 三菱專用 | 三菱配套 |
