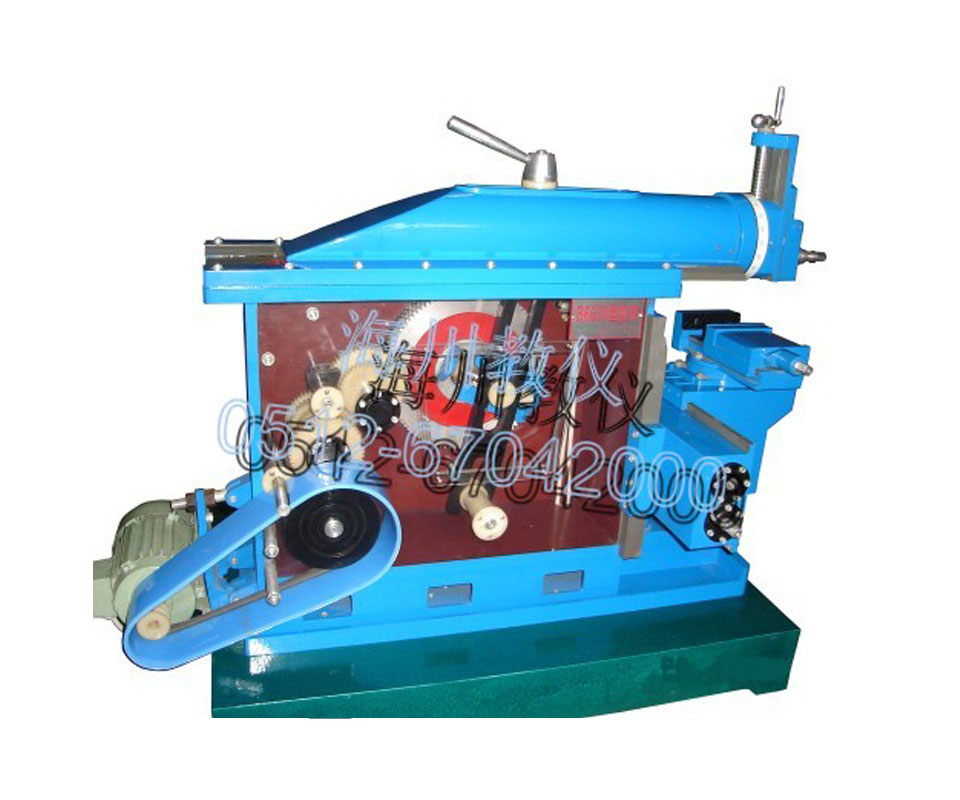

一、 產品說明

　　本模型系非標產品，主要操作性能與實物有一定的區別，針對學生了解刨床傳動系統、外部結構，有著比較直觀的幫助。

　　模型制作從材料使用及精度標準上與實物有著本質的區別，如果采用1：1比例制作此模型，從模型整體鋼性以及傳動演示都不會是教學使用中理想的產品，而本公司生產制作的模型，是我廠通過制作實踐以及學校及老師反映效果較滿意的制作比例，是一款較為符合院校教學實訓需要的實驗設備。

　　二、產品特點

　　1.本產品選用透明有機玻璃，零件采用鋁件，能全透明地看到產品內部結構與動作。

　　2.所有解剖元件均能進行正常的機械運轉。

　　3.充分展示各個細微結構和機構裝配裝置

　　4.自動運轉、演繹產品運作過程，使學生很直觀的了解整體過程。

　　5.產品整體看上去美觀大方、形象逼真、各部件分布清楚、一目了然，具體轉動靈

　　演示方便等特點。

　　三、技術參數

　　1.最大刨削長度：250mm

　　2.工作臺最大橫向行程：400mm

　　3.工作臺最大垂直行程：100mm

　　4.工作臺面尺寸(長×寬)：200mm×150mm

　　5.刀架最大垂直行程：70mm

　　6.刀架最大回轉角度：±30°

　　7.外形尺寸(長×寬×高)：870mm×640mm×650mm

　　8.主電機功率：0.25千瓦

　　9.機床配有機用虎鉗模型、可五擋變速

　　四、使用操作方法

　　1.啟動本刨床模型前，請仔細檢查各部分齒輪是否屬于正常嚙合。

　　2.如若調節刨床進給速度，請在電機停止運轉后操作換速手柄調節。

　　3.刨床滑枕行程可通過滑枕行程手柄完成。

　　4.工作臺的自動進給演示可通過工作臺軸端棘輪手柄完成。

　　五、注意事項

　　1.本機嚴禁在齒輪嚙合不到位的狀態下啟動運轉。

　　2.本機應盡量避免高速運轉。

　　3.該模型只限于教學演示，供學生觀摩內外結構。

　　4.本機在停止使用時，請注意防塵、防潮保管。
