一、產品簡介本公司生產的HC-T68A型透明教學鏜床模型,系采用工程塑料與有機玻璃相組合,優質鋁合金與尼龍相搭配加工制作而成,是國內高等院校較為理想的教學實驗設備。二、產品特點1)、本模型系非標產品,
一、產品簡介

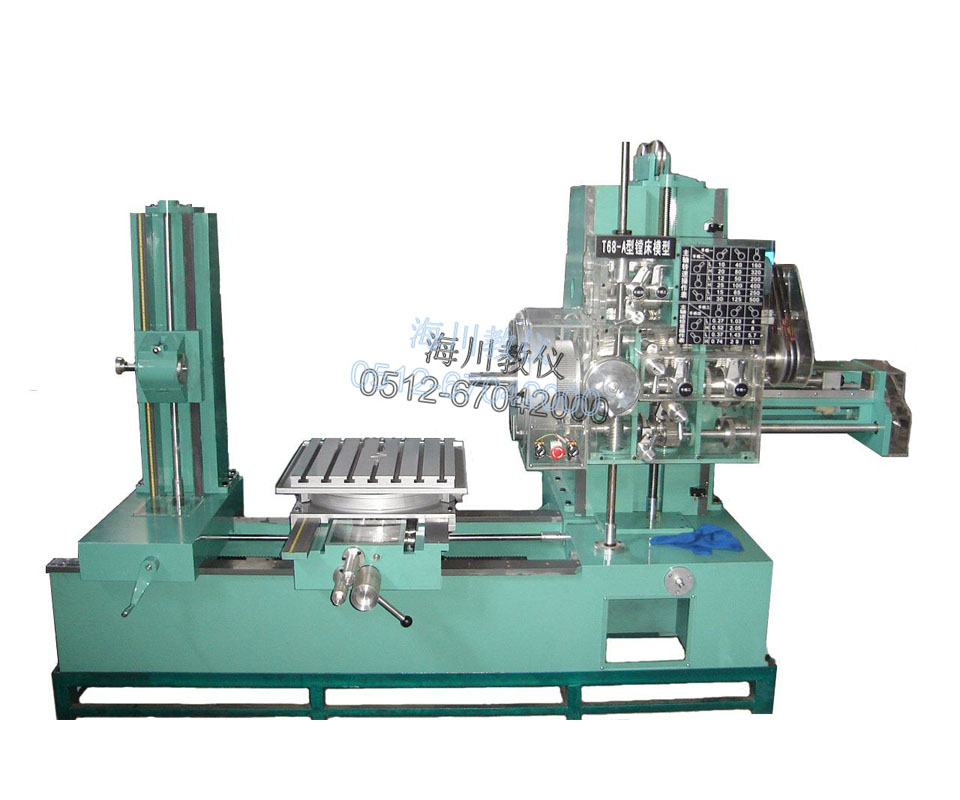

本公司生產的HC-T68A型透明教學鏜床模型,系采用工程塑料與有機玻璃相組合,優質鋁合金與尼龍相搭配加工制作而成,是國內高等院校較為理想的教學實驗設備。
二、產品特點
1)、本模型系非標產品,主要操作性能與實物基本相同,針對學生了解鏜床
傳動系統、外部結構,有著比較直觀的幫助。
主要尺寸:長3000mm
寬1200mm
高1200mm
三、主要技術參數
(1)、主軸直徑45毫米
(2)、主軸最大許用扭轉力矩50公斤/米
(3)、平旋盤最大許用扭轉力矩100公斤/米
(4)、主軸內孔錐度 莫氏5號
(5)、主軸最大行程300mm
(6)、平旋盤徑向經刀架最大行程90mm
(7)、工作臺可承受最大重量1000公斤
(8)、主軸中心線距工作面最大距離500mm最小20mm
(9)、主軸轉數種數180種
(10)、主軸轉數范圍10-500轉/分
(11)、平旋盤轉數素速種數14種
(12)、平旋盤轉數范圍10-200轉/分
(13)、工作臺行程縱向600mm、橫向400mm
(14)、工作臺面積500×550
(15)、主軸快速移動2米/分
(16)、主軸箱及工作臺快速移動1米/分
(17)、主電機功率1.5千瓦
(18)、主電機轉速750/1450轉/分
(19)、快速移動電機功率1千瓦
(20)、快速移動電機轉速1450轉/分
