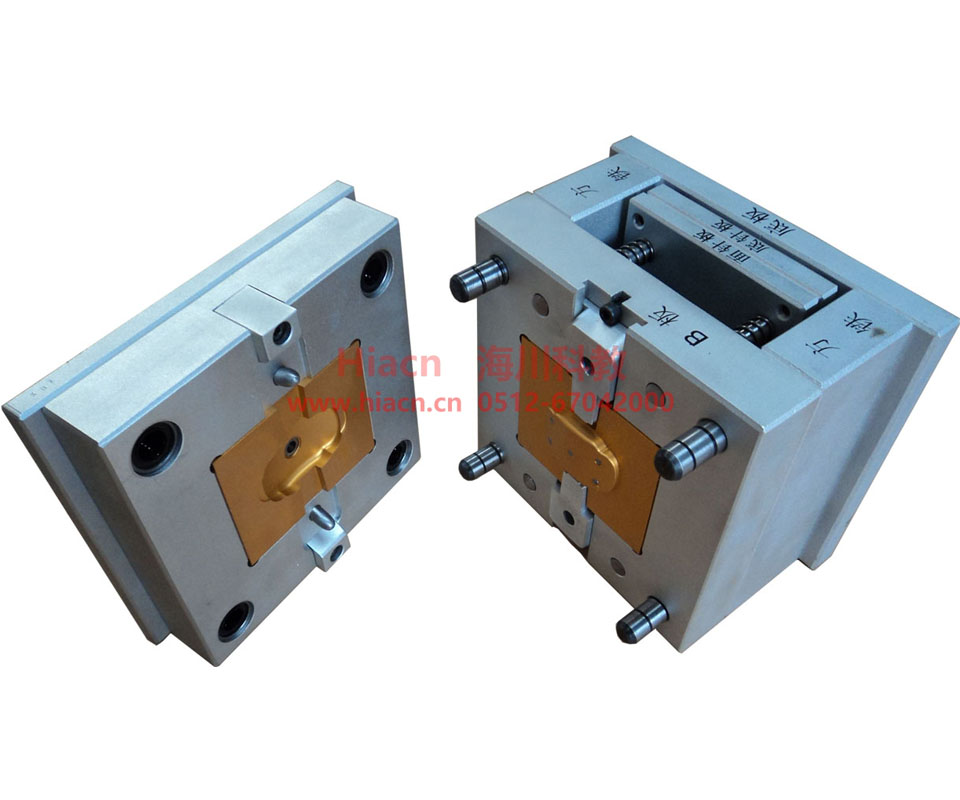

在教師的指導下,通過對該注塑模具拆裝系列進行拆裝、測繪、安裝、調試,使學生進一步掌握模具的結構及其工作原理、模具的零部件在模具中的作用及相互間的裝配關系、模具的裝配過程、安裝及調試方法。(1)模具拆裝
在教師的指導下,通過對該注塑模具拆裝系列進行拆裝、測繪、安裝、調試,使學生進一步掌握模具的結構及其工作原理、模具的零部件在模具中的作用及相互間的裝配關系、模具的裝配過程、安裝及調試方法。
(1)模具拆裝實訓的要求
掌握典型注塑模具的工作原理、結構組成、模具零部件的功用、相互間的配合關系以及模具安裝調試過程;能正確地使用模具裝配常用的工具和輔具;能正確地繪制模具結構圖、部件圖和零件圖;掌握模具拆裝一般步驟和方法;通過觀察模具的結構能分析出模具的類型;能對所拆裝的模具結構提出自己的改進方案;能正確描述出該模具的動作過程。
(2)模具拆裝實訓目的
模具拆裝綜合實踐,培養學生的動手能力、分析問題和解決問題的能力,使學生能夠綜合運用已學知識和技能;對模具典型結構設計及安裝調試有全面的認識,為理論課的學習和課程設計奠定良好的基礎。
訂貨號 | 模具名稱 | 規格mm | 單價(元) | 備注 |
HC-ZSM-01 | 單分型面注射模A(頂桿頂出式) | 220×200×180 | 價目表請來電咨詢! | 全鋁制 |
HC-ZSM-02 | 單分型面注射模B(推板推出式) | 220×200×180 | 全鋁制 | |
HC-ZSM-03 | 雙分型面注射模A(自動脫凝料三板式) | 220×200×180 | 全鋁制 | |
HC-ZSM-04 | 雙分型面注射模B(擺鉤分型式) | 220×200×180 | 全鋁制 | |
HC-ZSM-05 | 雙分型面注射模C(彈簧分型式) | 220×200×180 | 全鋁制 | |
HC-ZSM-06 | 雙分型面注射模D(定距拉桿限位釘式) | 220×200×180 | 全鋁制 | |
HC-ZSM-07 | 雙分型面注射模E(定距拉板式) | 220×200×180 | 全鋁制 | |
HC-ZSM-08 | 雙分型面注射模F(螺旋循環冷卻、推板式) | 220×200×180 | 全鋁制 | |
HC-ZSM-09 | 定模行位A(斜導柱在動模、滑塊在定模) | 220×200×180 | 全鋁制 | |
HC-ZSM-010 | 定模行位B(斜導柱、斜滑塊同在定模) | 220×200×180 | 全鋁制 | |
HC-ZSM-011 | 動模行位A(斜導柱在定模、滑塊在動模) | 220×200×180 | 全鋁制 | |
HC-ZSM-012 | 動模行位B(斜導柱、斜滑塊同在動模) | 220×200×180 | 全鋁制 | |
HC-ZSM-013 | 動模行位C(斜滑塊內側凹內抽芯) | 220×200×180 | 全鋁制 | |
HC-ZSM-014 | 動模行位D(彎銷側抽芯) | 220×200×180 | 全鋁制 | |
HC-ZSM-015 | 動模行位E(斜導槽側抽芯) | 220×200×180 | 全鋁制 | |
HC-ZSM-016 | 動模行位F(齒輪齒條抽芯) | 220×200×180 | 全鋁制 | |
HC-ZSM-017 | 哈夫模A(兩瓣合垂直分型) | 220×200×180 | 全鋁制 | |
HC-ZSM-018 | 哈夫模B(三瓣合外側分型) | 220×200×180 | 全鋁制 | |
HC-ZSM-019 | 斜頂模(斜滑塊推桿頂出式) | 220×200×180 | 全鋁制 | |
HC-ZSM-020 | 典型潛伏澆口模A(頂桿潛伏) | 220×200×180 | 全鋁制 | |
HC-ZSM-021 | 典型潛伏澆口模B(定模潛伏) | 220×200×180 | 全鋁制 | |
HC-ZSM-022 | 典型潛伏澆口模C(動模潛伏) | 220×200×180 | 全鋁制 | |
HC-ZSM-023 | 推管模A(底板型芯固定推管推出) | 220×200×180 | 全鋁制 | |
HC-ZSM-024 | 鑲件模A(雙分型、定距拉桿、單面鑲件) | 220×200×180 | 全鋁制 | |
HC-ZSM-025 | 鑲件模B(直澆口、循環冷卻、雙面鑲件) | 220×200×180 | 全鋁制 | |
HC-ZSM-026 | 二次推出模A(八字?jǐn)[桿式) | 220×200×180 | 全鋁制 | |
HC-ZSM-027 | 二次推出模B(U型限制架式) | 220×200×180 | 全鋁制 | |
HC-ZSM-028 | 典型熱流道注射模A(內熱式) | 220×200×180 | 全鋁制 | |
HC-ZSM-029 | 典型熱流道注射模B(直接接觸式) | 220×200×180 | 全鋁制 | |
HC-ZSM-030 | 脫螺紋注射模A(齒輪齒條脫螺紋) | 220×200×180 | 全鋁制 | |
HC-ZSM-031 | 模具成型零件A(型芯滑塊的四種連接形式) | 40×60×100 | 全鋁制 | |
HC-ZSM-032 | 模具成型零件B(鎖緊鍥的六種形式) | 60×80×100 | 全鋁制 | |
HC-ZSM-033 | 模具成型零件C(滑塊與導滑槽的九種配合形式) | 100×60×100 | 全鋁制 | |
HC-ZSM-034 | 模具成型零件D(型芯的八種固定形式) | 80×80×100 | 全鋁制 | |
HC-ZSM-035 | 模具成型零件E(推出機構的四種導向裝置) | 100×100×120 | 全鋁制 | |
HC-ZSM-036 | 模具澆注系統A(澆口的十種形式) | 80×80×50 | 全鋁制 | |
HC-ZSM-037 | 模具澆注系統B(拉料桿的六種形式) | 100×100×80 | 全鋁制 | |
HC-ZSM-038 | 直角式模(推板推出) | 220×180×200 | 全鋁制 | |
HC-ZSM-039 | 模具冷卻系統(水道的六種排布形式) | 150×150×150 | 全鋁制 | |
