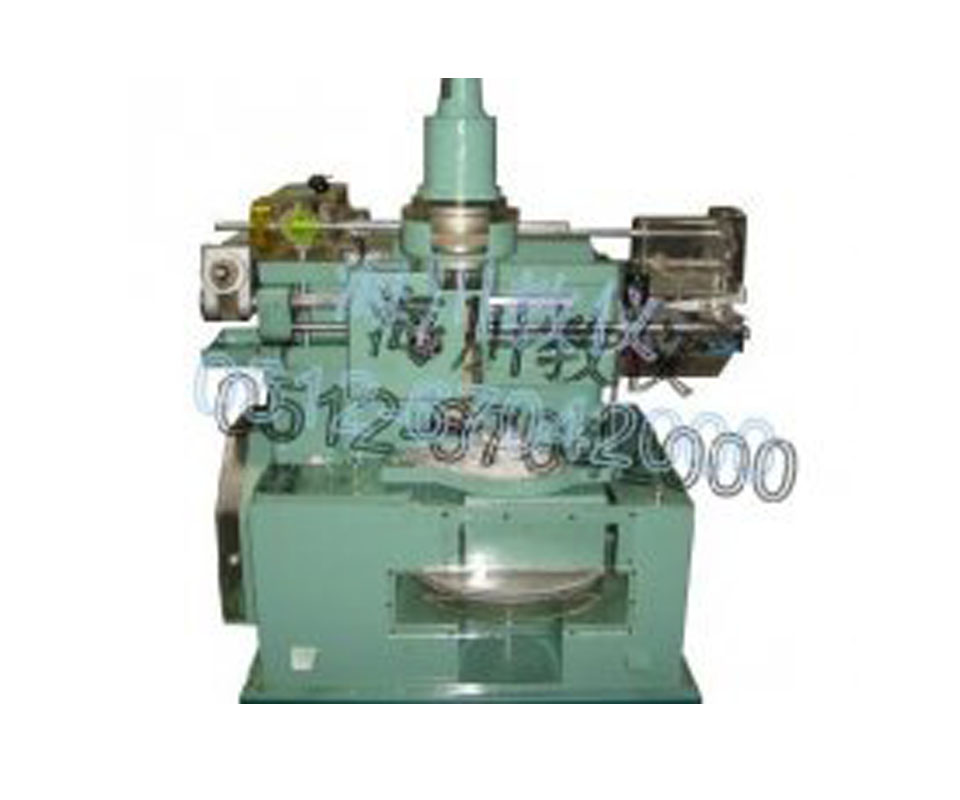

本公司生產的HC-Y54型插齒機模型,系采用工程塑料與有機玻璃相組合,優質鋁合金與尼龍相搭配加工制作而成。具有工藝精致,構造通透、直觀等優點,是國內外理想的高校教學用具。一、產品特點本模型系非標產品,
本公司生產的HC-Y54型插齒機模型,系采用工程塑料與有機玻璃相組合,優質鋁合金與尼龍相搭配加工制作而成。具有工藝精致,構造通透、直觀等優點,是國內外理想的高校教學用具。
一、產品特點
本模型系非標產品,主要操作性能與實物有一定的區別,針對學生了解插齒機傳動系統、外部結構,有著比較直觀的幫助。
二、使用操作方法
1、啟動本機床模型前,請仔細檢查各部分齒輪是否屬于正常嚙合。
2、適量的在各運動部件加少許潤滑油(機油、黃油)。
3、接通總電源開關,試一下主電機和快速電機運轉是否正常(注意正與反,按箭頭指示)。
4、脫開右邊操縱箱的離合器,用本公司隨帶的搖手插入方頭軸,順時搖動,帶動凸輪使刀架往右移(搖至凸輪的最高點為準)。
5、對刀:此時應讓主軸處于最下位置(裝插齒刀的軸),用搖手插入刀架上的方頭軸,順時搖動,使插齒刀的最頂點剛好接觸工件的最邊緣(端面)。
6、進刀:此時應把刀架上的刻度盤對0(注:轉一圈為3mm,一小格為0.03mm),再根據刀具的模數大小,往右移一定深度(注:刀具的模數×2.25),本公司配備的刀具為m=2.75,相應的深度為:2.75×2.25=6.18mm轉2圈過6小格。
7、退刀:此時應用搖手插入操縱箱的方頭軸,順時搖動,使移動軸的滾子落入凸輪的最下位置。
8、調整工件:因滾子落入凸輪的最下位置,刀具與工件有相當一段距離,還有移動軸的端面上的連桿始終壓住行程開關,使機床無法啟動。所以,此時應用搖手順時搖動操縱箱的方頭軸,使刀具與工件接近(離工件有一小段距離1~2mm),行程開關自動打開,放下棘輪上的棘爪,啟動機床,正常工作。
三、注意事項
1.本機嚴禁在齒輪嚙合不到位的狀態下啟動運轉。
2.本機應盡量避免高速運轉。
3.該模型只限于教學演示,供學生觀摩內外結構。
4.本機在停止使用時,請注意防塵、防潮保管
如在使用本公司產品過程中,遇到任何問題,歡迎及時與我們聯系。
