您好,歡迎光臨江蘇海川教學儀器有限公司網站!主營:液壓試驗臺,鉗工工作臺,模具模型!
推薦閱讀
機械教學實訓設備當前位置:首頁 > 產品中心 > 機械教學實訓設備 >
<
  • 典型零件實測繪圖訓練裝置
>

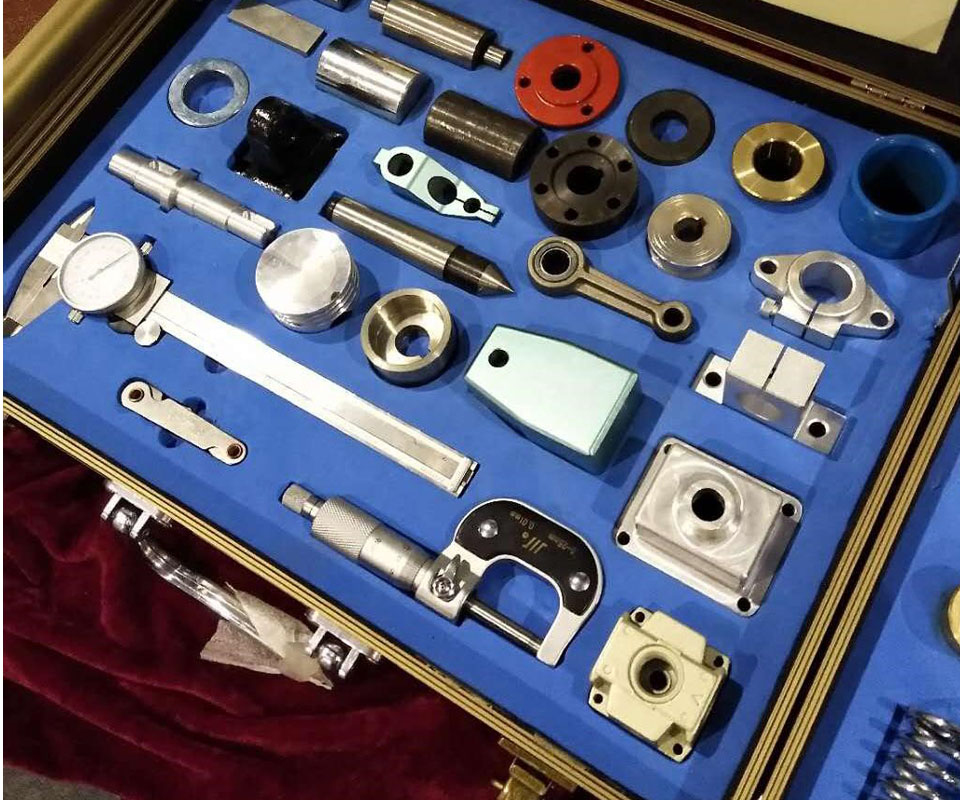

典型零件實測繪圖訓練裝置

一、產品參數典型零件實測繪圖訓練裝置項目參數項目參數外形尺寸410mm×310mm×100mm重量5(kg)典型零件(24件/套)一視圖零件:光軸、銅套、墊片等二視圖零件:長方體、帶鍵槽軸、皮帶輪、法

  一、產品參數

典型零件實測繪圖訓練裝置

項目

參數

項目

參數

外形尺寸

410mm×310mm×100mm

重量

5(kg)

典型零件(24 /套)



一視圖零件:光軸、  銅 套、墊片等

二視圖零件:長方體、帶鍵槽軸、皮帶輪、法欄盤、聯軸器、支架等

三視圖零件:底座、低速軸、軸承座等

多視圖零件:活塞、閥體等

測量工具

游標卡尺、外徑千分、螺紋樣板、圓弧樣板等

類  型

便攜組合式(檢測零件、測量工具及指導書均放在一個精制的綜色箱子里)

  二、產品功能

訓練模式

  訓練內容

1、看圖找物訓練;

2、零件測繪訓練;

3、三維投影繪圖訓練;

4、立體圖繪圖訓練

訓練一  一視圖零件測繪訓練

訓練二  二視圖零件測繪訓練

訓練三  三視圖零件測繪訓練

訓練四  多視圖零件測繪訓練

  三、產品特點

  1、項目實際化:以典型實際零件為訓練對象;

  2、功能系統化:看圖找零件、零件測 繪 、零件繪圖三位一體的訓練模式;一視圖、二視圖、三視圖和多視圖零件由簡單到復雜的訓練過程。

  3、學生大眾化:小型、組合、便攜式訓練裝置,兩三人一組,讓盡可能多的學生獲得充分的訓練機會;

  4、教學標準化:配套的訓練指導書,教和學都十分方便、教學效果顯著;

  5、管理便利化:零件、測量工具及指導書均放在一個精制的箱子里,管理十分方便。
