一、產品組成及功能

　　本裝置是根據《公差配合與技術測量》課程的基本教學要求，精心設計的一套零件形位誤差檢測組合訓練產品。它由檢測零件、組合跳動儀、組合測微儀、配套圖紙及實訓指導書組成。其目的是通過零件形位誤差的檢測，加深學生對形位誤差及形位公差基本概念的了解，掌握形位誤差測量的方法的技能，為公差配合在后續課程中的應用奠定扎實的基礎。具體功能有以下三點：1、形位誤差測量訓練;2、合格形位判斷訓練;3、形位誤差分析訓練。

　　二、產品特點

　　1.項目實際化：以真實零件為檢測對象，以實際量具為檢測手段;

　　2.功能系統化：形位誤差測量、合格形位判斷、形位誤差分析三位一體訓練模式;

　　3.學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得充分的訓練機會;

　　4.教學標準化：配套的標準圖紙、指導書，教和學都十分方便、教學顯著;

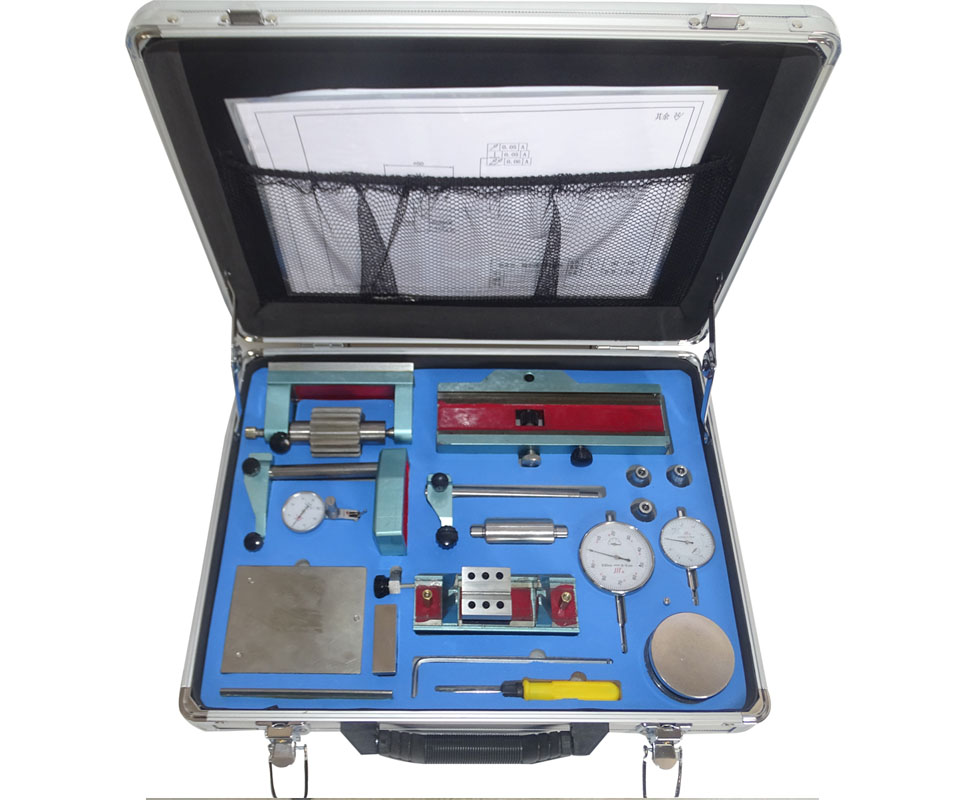

　　5.管理便利化：檢測零件、測量工具、標準圖紙及指導書均放在一個精制的箱子里，管理十分方便。

　　三、技術性能

　　1.外形尺寸：410mm×310mm×100mm

　　2、便攜組合式(檢測裝置、檢測零件、標準圖紙及指導書均放在一個精制的子里)

　　四.基本配置

　　1.精密檢驗零件：齒輪測量組合(7級)、圓度(圓柱度)測量組合(7級)、直線度測量組合(7級)、平面度(平行度)測量組合(7級)、垂直度測量組合(7級)、對稱度測量組合(7級)、跳動測量組合(7級)

　　2.精密測量工具：

　　一)微型跳動測量儀

　　1)測量范圍長度(50-100mm).直徑(5-80mm，精度(6級)

　　2)百分表(0-3mm,0.01 mm，1個，)

　　3)千分表(0-1mm,0.001mm,1個)

　　4)V型塊35X35 mm(1級)

　　5)測量齒輪(模數1-2.5mm、齒數17-36，(7級)

　　6)導軌精度：0.01/100mm

　　二)測微組合儀：

　　1)測量范圍：長度(80-80mm).，精度(6級)

　　2)杠桿百分表(0-1mm,0.01 mm，1個)

　　3)平板精度：(1級)

　　3.實訓箱里放置零件及工量具定位座板，定位座板上刻有零件及工量具的形狀和名稱;方便擺放和老師對裝置清點及管理。

　　以上配置為產品基本配置，可根據學校老師提出實訓要求進行定制化設計。

　　五、實訓項目

　　訓練一零件形狀誤差的測量與檢驗

　　訓練1-1直線度測量與檢驗

　　訓練1-2平面度測量與檢驗

　　訓練1-3圓度測量與檢驗

　　訓練1-4圓柱度測量與檢驗

　　訓練二零件位置誤差的測量

　　訓練2-1平行度測量與檢驗

　　訓練2-2垂直度測量與檢驗

　　訓練2-3同軸度測量與檢驗

　　訓練2-4徑向跳動測量與檢驗

　　訓練2-5端面跳動測量與檢驗

　　訓練2-6對稱度測量與檢驗

　　訓練三齒輪形位誤差的測量與檢驗

　　訓練3-1齒圈徑向跳動測量與檢驗

　　訓練3-2齒輪齒向跳動測量與檢驗
