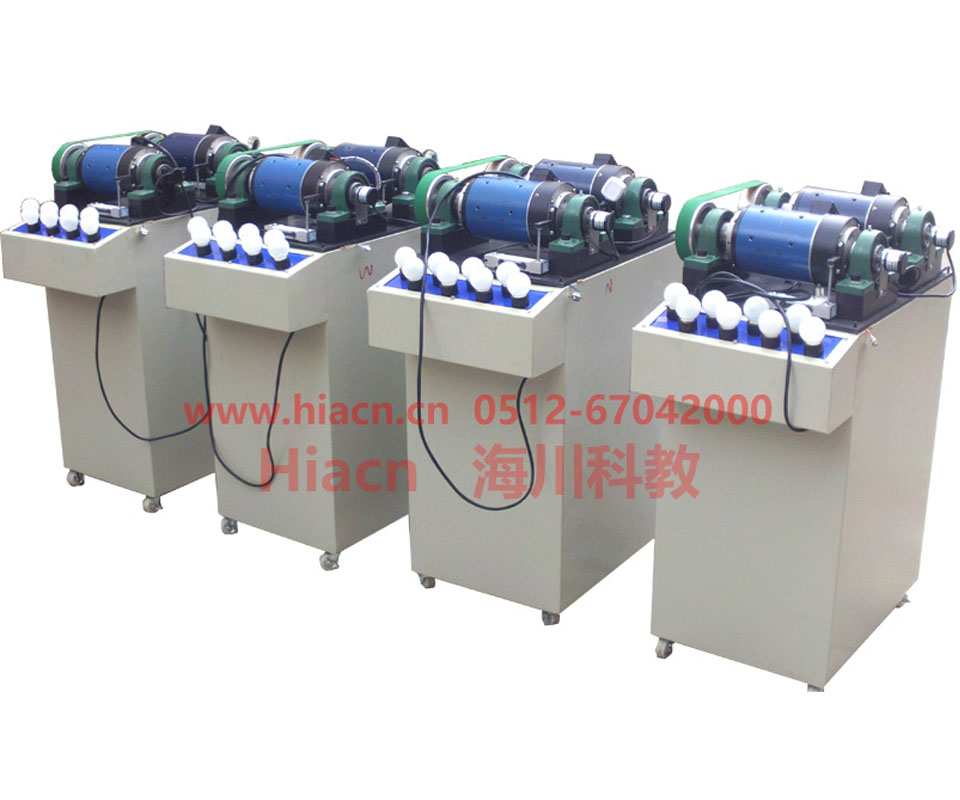

智能型帶傳動實驗臺

DCB智能型帶傳動實驗臺是在A型設備的基礎上增加了部分傳感器和數據采集系統,經過計算機測試分析軟件和采集系統可進行皮帶滑差率和傳動效率的測定,并可自動繪制滑差曲線和效率曲線,具有友好的人機界面。該設備

  DCB智能型帶傳動實驗臺是在A型設備的基礎上增加了部分傳感器和數據采集系統,經過計算機測試分析軟件和采集系統可進行皮帶滑差率和傳動效率的測定,并可自動繪制滑差曲線和效率曲線,具有友好的人機界面。該設備可用來觀察皮帶傳動的結構,測試皮帶傳動的彈性滑動、曲線、圓周力和張緊力等實驗。

  一、技術參數

  1. 輸入電源電壓: AC220V± 10% 50HZ;

  2. 控制電壓:安全控制電壓——DC24V,4.5A,帶自動短路保護功能;

  3. 使用環境:溫度-10℃~+40℃相對濕度<85%(25℃)海拔<4000m(防塵防潮);

  4. 電機功率:355W*2;

  5. 帶輪直徑:D1=D2=100mm(平帶、V帶、同步帶,帶體采用復合材料);

  6. 包 角:a1=a2=1800;

  7. 測力矩傳感器量程:5KG 精度:0.02% ;

  8. 單片機型號:mage128、48 ;

  9. 光柵角度位移傳感器量程:60柵/轉;

  10. 電機調速范圍:0-1200rpm;

  11. 產品尺寸: 750mm*460mm*685mm;

  12. 凈 重:約為56kg 。

  二、主要特點

  1. 可更換不同直徑的平皮帶輪和三角帶輪,做不同帶傳動的實驗;

  2. 通過數碼顯示面板讀數或計算機測試分析軟件進行皮帶滑差率和傳動效率的測定;

  3. 采用發電機員載方式,配9只燈泡作為外加負載;

  4. 張力采用定距方案和定力張兩種形式;

  5. 轉速及轉矩檢測分別使用光電傳感器和測力傳感器檢測,參數送檢測系統檢測并顯示;

  6. 數據顯示采用液晶顯示屏,可同時顯示N1、N2、M1、M2的適時值;

  7. 配有專用軟件,可自動晃示參數和曲線,檢測系統通過VSB接口與PC機數據通訊。

  三、實驗內容

  1. 觀測帶傳動的彈性滑動和打滑了解負載和預緊張力之間的關系,以及對功率輸出的影響;

  2. 平皮帶和三角帶滑差率和皮帶傳動效率的測定,通過計算機測試分析軟件測試并繪制滑差曲線和效率曲線;

  3. 測定在一定的預緊張力情況下彈性滑差率與負載和傳動效率之間的關系。繪制在一定的有效張力情況下帶傳動滑動曲線和效率曲線;

  4. 通過數碼顯示面板讀數進行平皮帶和三角帶滑差率和皮帶傳動效率的測定,繪制滑差曲線和效率曲線;

  5. 了解帶的初拉力、帶速等參數的改變對帶傳動能力的影響,測繪出彈性滑動曲線;

  6. 掌握轉速、扭矩、轉速差及帶傳動效率的測量方法。
