  • B型組合式軸系結構設計實驗箱
>

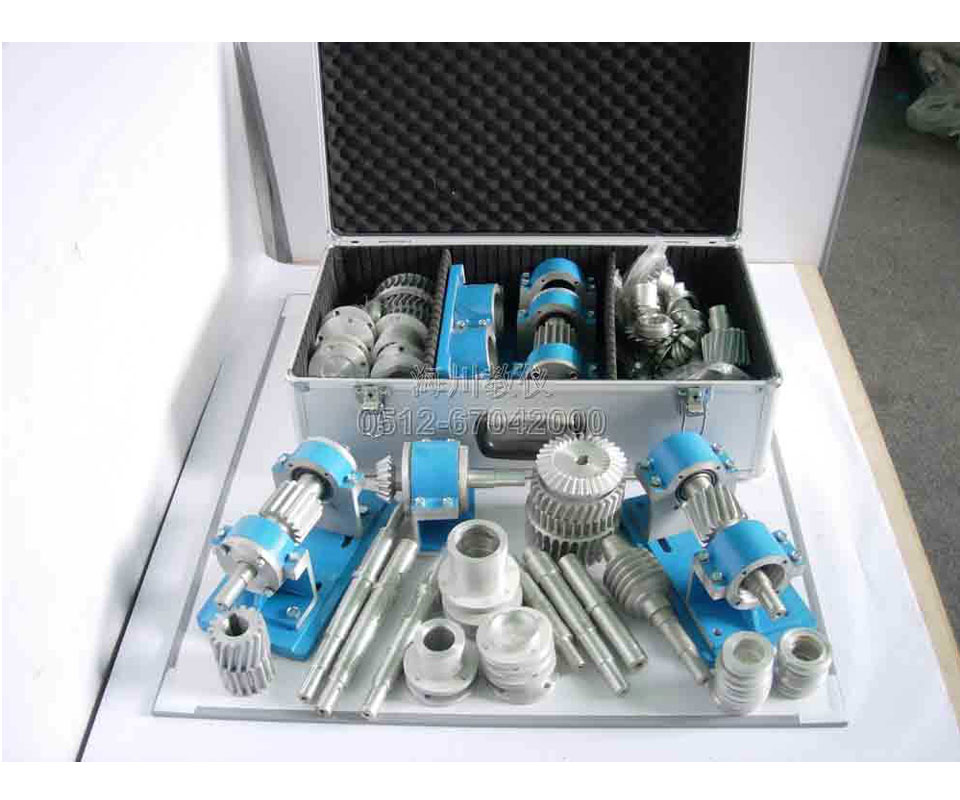

B型組合式軸系結構設計實驗箱

軸系結構是機械的重要組成部分,也是機械設計課程的核心教學內容。由于軸系結構設計的問題多,實踐性強,靈活性大,因此既是教師講授的難點,也是學生學習中最不易掌握的內容。通過對HC-JK-B型組合式軸系結構

  軸系結構是機械的重要組成部分,也是機械設計課程的核心教學內容。由于軸系結構設計的問題多,實踐性強,靈活性大,因此既是教師講授的難點,也是學生學習中最不易掌握的內容。通過對HC-JK-B型組合式軸系結構設計實驗箱的實驗,使學生自己動手,經過設計、裝配、調整、拆卸等過程,不僅可以增強學生對軸系零部件結構的感性認識,還能幫助學生深入理解軸系的結構設計。軸承組合結構設計的基本要領,達到提高設計能力和工程實踐能力的目的。

  一、主要參數:

  1、實驗箱尺寸:580×370×200

  2、毛重:30KG

  3、零件數量:68種125件

  4、標準件數量:7類166件

  4、材質:主要零件鋁制,標準件鋼制等

  5、適用人數:4-6人。

  二、實驗目的:

  1、熟悉常用軸系零部件的結構

  2、掌握軸的結構設計基本要求

  3、掌握軸承組合結構設計的基本方法。

  三、功能及特點:

  1、可進行軸系結構設計和軸系結構分析兩種實訓內容。

  2、產品部件由68種125件零件和7類166件標準件組成,可以組合出數十種軸系結構方案,提供三十余例裝配方案圖例。

  注:配實驗指導書和折裝工具,學生可按指導書內容和自己的設計思路進行裝配和模擬設計。

  特別說明:

  海川會盡力為您提供標準、全面的信息,但信息中的數據和參數可能隨時會更新調整。

  產品圖片僅供參考,請以銷售實物為準。

  產品內容如有變動,恕不另行通知
