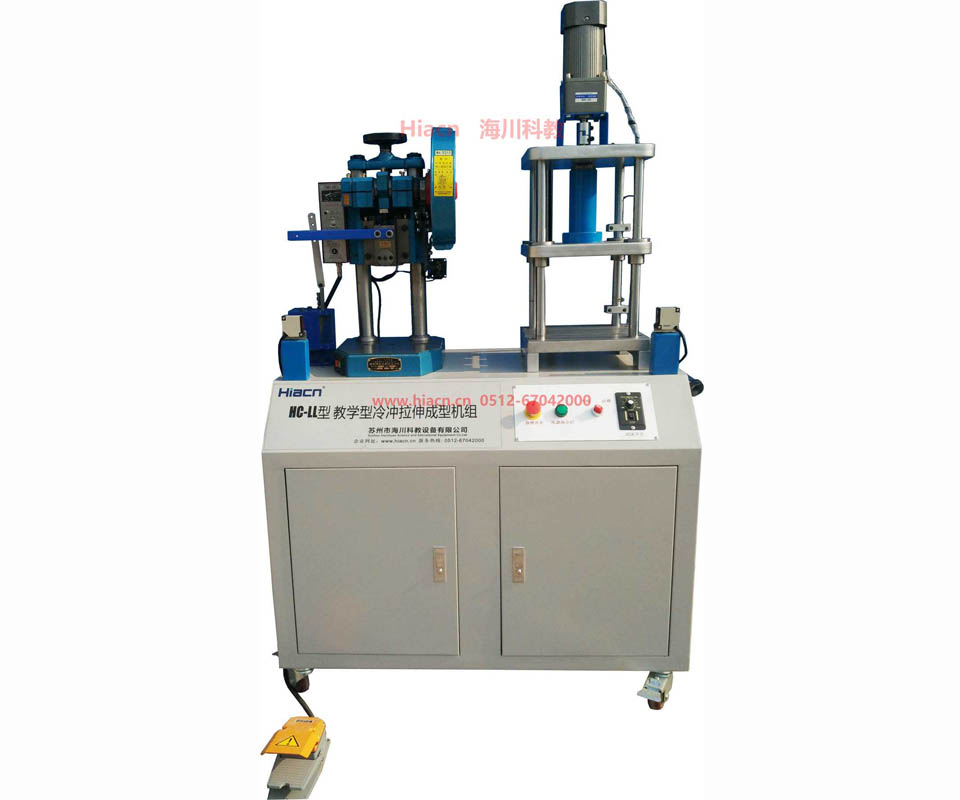

教學型冷沖拉伸成型機組

本機針對生產用高速冷沖機的特點,結合課堂教學的實際需求,設計了低速?zèng)_壓和拉伸的沖壓機,并將高速冷沖機和低速?zèng)_壓機進行了組合,形成了既可生產又可沖壓原理教學的微型冷沖、拉伸成型機組,該機具有體積小、可隨

  本機針對生產用高速冷沖機的特點,結合課堂教學的實際需求,設計了低速?zèng)_壓和拉伸的沖壓機,并將高速冷沖機和低速?zèng)_壓機進行了組合,形成了既可生產又可沖壓原理教學的微型冷沖、拉伸成型機組,該機具有體積小、可隨意移動,適用于課堂教學的優點。給沖壓模具設計與制造專業進行模具運動、成型分析及教學實驗提供認證。該機操作方便,無噪音無污染;采用220V電壓,可在任何有電場所使用,不受工業用電的限制。同時能夠使用0.2~0.5mm薄鋁片、鐵片與配套的鋁合金拆裝模具、彩色透明模具生產出五金零件,能在試驗中看到模具的運動及成型狀態,從而將理性知識轉變?yōu)楦行灾R(shí)。

  技術參數:

  1、工作臺尺寸:1100 mm×500 mm×1500mm;

  2、拉伸機工作臺尺寸:290×290㎜;

  3、拉伸機行程:280㎜;

  4、工作壓力:350㎏;

  5、工作電源:220V 50HZ;

  6、電機功率:120W;

  7、T形模尺寸:12㎜;

  8、立柱跨距:250×250㎜;

  9、模柄孔直徑:φ16mm;

  10、高速?zèng)_床行程:60㎜;

  11、封閉高度:80㎜;

  12、電機功率:0.5kw;

  13、沖壓力:0.5T;

  14、機器重量:130;

  15、固定方式:可移動自鎖式萬向輪。

  主要特點:

  1、兩臺設備獨立,分別為高速冷沖機和可調速拉伸機,專機專用。

  2、能使用本公司生產的鋁合金拆裝模具及透明模具進行課堂教學、沖壓及拉伸成型演示以及小件生產。

  3、使用0.2~0.5mm薄鋁片或鐵片與模具配合能生產出五金零件。

  4、擁有機械式自動送料系統,送料速度每分300次以上 ,送料長度5—40cm,調整方便快捷,并配有紅外線感應保護裝置。

  5、立柱采用硬鉻精密導桿,導套要采用自潤滑功能的進口銅質導套。

  6、鋁合金部件采用加硬鋁合金板并經氧化處理,硬度HB90以上,屈服強度245以上。

  7、拉伸電機采用直線調速制動電機及微調控制器。

  主要部件:

  1、電機 直線調速制動電機

  2、保護裝置 紅外線感應保護裝置

  3、送料裝置 機械式自動送料系統

  5、主機鋁合金部件 T651并氧化處理。

  6、立柱 硬鉻精密導桿,導套采用自潤滑功能銅質導套

  配套模具:

  注:可整體采購,亦可按需采購。

序號

模具名稱

規格

結構及性能

1

沖孔模

150×85

模具沿封閉線沖切零件,沖下的部分為廢料,封閉線外是產品。
沖壓4孔,孔距不小于30,制品利用四處擋料銷定位,采用固定卸料板起卸料作用,防止折斷和提高沖孔精度。

2

落料模

150×85

模具沿封閉線沖切板料,沖下的部分為工作件,其余部分為廢料,彈性卸料,動作可靠、模具壽命長、安裝方便,用于制造各種形狀的平板零件。
沖壓蝶形工件,產品尺寸不小于45×40  mm,料帶利用擋料銷定位。

3

彎曲模

150×85

把板材料沿直線彎成各種形狀,可以加工形狀較復雜的零件,安裝調整方便,對材料厚度要求不嚴,凸模即起頂料作用,又起壓料作用,可防止材料偏移、精度高。
彎曲高度不小于10mm,產品自動從凸模脫落。

4

正裝復合模

150×85

在模具同一位置上能完成幾個不同的沖裁工序的模具,下模部分裝有落料凹模和沖孔凸模,上模裝有彈性卸料裝置和落料凸模,結構緊湊效率高,適用于單孔零件的沖裁,不適用于多孔制件的沖裁。
沖壓十字工件并帶有2處穿孔,料帶利用擋料銷定位。

5

倒裝復合模

150×85

模具同一位置能完成幾個不同的沖載工序的模具,上模部分裝有落料凹模和沖孔凸模,下模裝有彈性卸料裝置和落料凸模,結構緊湊效率高,適用于多孔零件的沖裁和制件平直度要求不高的厚板制件,操作方便.安全。
沖壓十字工件并帶有2處穿孔,料帶利用擋料銷定位。

6

拉伸模

150×85

把板材料毛坯成形成各種開口空心工件的模具,此模具帶壓邊裝置,拉深前毛坯套在壓邊圈上依靠外形定位,拉深后冷沖件從凸模上托出,凸凹模都裝有頂出裝置。
拉伸小鋁蓋,拉伸深度不小于8  mm,產品尺寸不小于35  mm,模具帶有壓邊結構,并且調整非常方便。

7

連續拉延模

200×150

制品首次拉深無法成形,需要多次拉延的模具。該模具用帶料一端順序拉延,直到最后一次拉延時才將制件由帶料上沖落。
拉延帶有凸緣的小鋁蓋,拉伸深度不小于8  mm,產品尺寸不小于35  mm,第一次拉延深度不小于2  mm,模具帶有壓邊結構,并且調整非常方便。

8

多工位級進模

200×150

多工位級進模是精密高效,長壽命的模具。它適用于冷沖小尺寸,薄料,形狀復雜和大批量生產的冷沖零件。
模具為落料、沖孔、彎曲級進模,毛料由定位銷和擋料銷全程定位,為90度彎曲,尺寸不小于40×20×10  mm。

9

QQ級進模

150×85

QQ級進模采用浮動檔料裝置,導正銷導正.集導料槽與活動擋料等功能于一身.單模實現  沖孔、淺拉深、落料成型.配合氣動送料機可自動不間斷生產.成型產品50×44  ×0.3mm

10

V型翻板彎曲模

150×85

該模具為避免材料滑動,在定模部分高有兩塊翻板。當凸模壓下時,翻板隨材料彎轉,定位板始終與材料接觸,所成型的零件精度較高。
V
型零件尺寸不小于30×20×10  mm。

11

圓管沖模

150×85

該模具可將平坯料一次彎成圓管形零件。定模有兩件活動凹模由頂板托住,當凸模將材料壓下時,模塊相向轉動,將材料彎成圓形。凸模上升時,已彎成圓管零件就套在其上,隨之上升。圓型零件尺寸不小于Ф17×30  mm.。

12

︺型滑塊沖模

150×85

該模具可一次將平坯彎成兩內側角度小于90°的︺形零件。模具定模部分有兩個滑塊,平坯放在定位板上,當凸模下降時,平坯先被  彎成型  ,凸續繼下降,滑塊開始運動將形兩側向內彎成所需角度。
︺型零件尺寸為45×30×20  mm

13

兩圓相扣成型沖模

150×85

該模具成型零件需為兩圓環相扣結構件,模具設有自動下料結構,當模具工作時,首先切斷線材,通過上模原型芯完成單個圓環的成型,將已成型的圓環套于線材再重復一次圓環成型。即完成兩圓相扣成型。該工藝工序少,簡潔實用,沖出的產品接口平整,合格率高,能滿足使用要求
