該系列產品采用優質亞克力為原材料進行加工,模芯和模板用不同顏色加以區分,方便教學和學生掌握沖壓模具的結構原理。序號名稱尺寸mm特點1落料模150×150用模具沿封閉線沖切板料,沖下的部分為工作,其余部

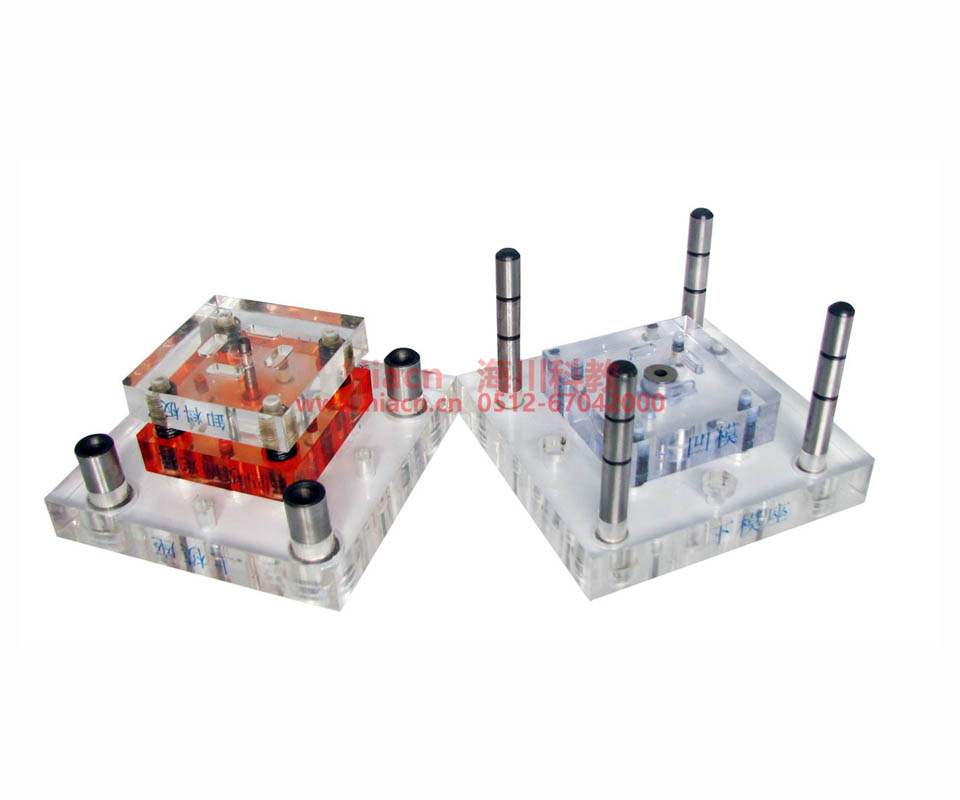

該系列產品采用優質亞克力為原材料進行加工,模芯和模板用不同顏色加以區分,方便教學和學生掌握沖壓模具的結構原理。
序號 | 名稱 | 尺寸mm | 特點 |
1 | 落料模 | 150×150 | 用模具沿封閉線沖切板料,沖下的部分為工作,其余部分為廢料,彈性卸料,動作可靠、模具壽命長、安裝方便。 |
2 | 沖孔模 | 150×150 | 用模具沿封閉線沖切板料沖下的部分為廢料,采用固定卸料板起卸料作用,防止折斷和提高沖孔精度。 |
3 | 折彎模 | 150×150 | 結構簡單,安裝調整方便,對材料厚度要求不嚴,凸模頂桿即起頂料作用,又起壓料作用,可防止材料偏移、精度高。 |
4 | 拉深模 | 150×150 | 將板料制成空心工作的模具,此模具帶壓邊裝置,拉深前毛坯套在壓邊圈上依靠外形定位,拉深后沖壓件從凸模上托出,凸凹模都沒有頂出結構,選用于首次拉伸。 |
5 | 級進模 | 150×150 | 模具為沖孔、彎曲,落料連續模,此模具采用彈壓導板模架,凸模和凸模固定板間為間隙配合,裝拆方便,模具機構緊湊,零件質量好。 |
6 | 正裝復合模 | 150×150 | 該模具在同一工位上同時完成沖孔和落料兩道工序,上模部分裝有落料凹模和沖孔凸模,下模裝有彈性卸料裝置,結構緊湊效率高。 |
7 | 倒裝復合模 | 150×150 | 該模具在同一工位上同時完成沖孔和落料兩道工序,上模部分裝有落料凹模和沖孔凸模,下模裝有彈性卸料裝置,結構緊湊效率高。 |
8 | 連續拉延模 | 150×150 | 制品首次拉深無法成型,需要多次拉延的模具。該模具用帶料一端順序拉延,直到最后一次拉延時才將制件由帶料上沖落。 |
