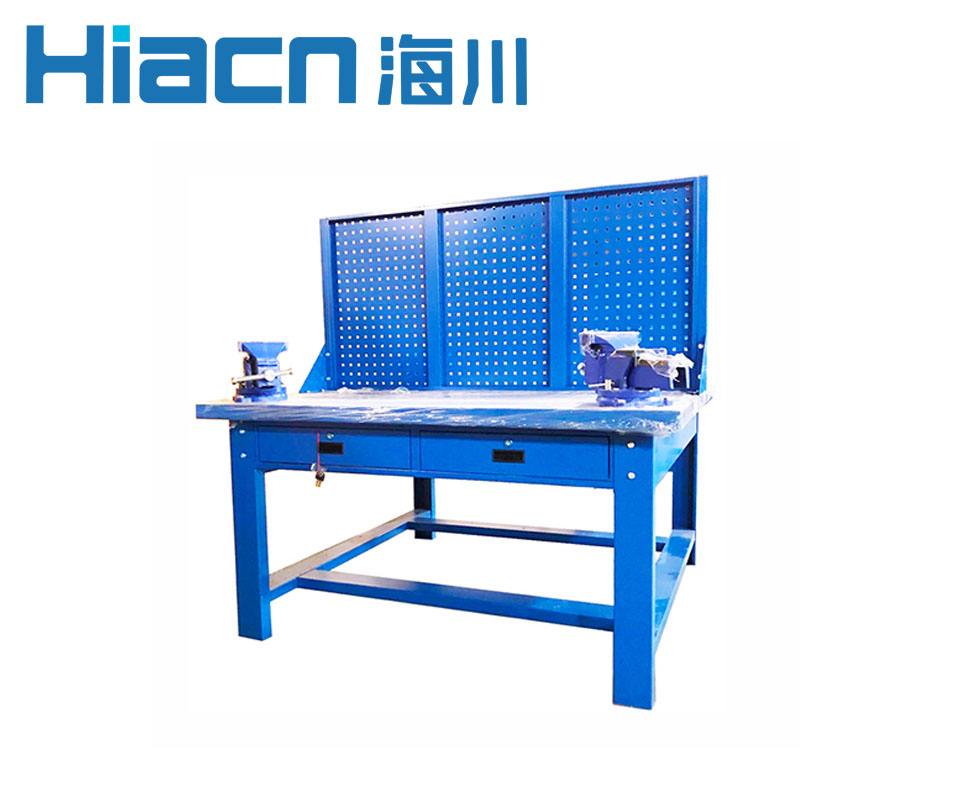

HC-QG2Z 增強型 雙座鉗工成套設備該套兩座鉗工實訓臺配有標準的鉗工操作工具套件,可以完成常用工具的認識和使用,包括錘、鋸、銼、鑿、劃線、裝配、調試、安裝、維修等,可有效提高學生的操作水平和動手能
序號 | 名??稱 | 規????格 | 單位 | 數量 |
?1 | 鉗工桌 |
1、鉗工桌尺寸(長寬高)1500×700×800mm(掛板高度500,含掛板高度1300mm); 2、內襯48mm厚板材,配表面蒙2mm厚鋼板(四周包角雙90°折邊,無死角、翹邊等刮傷學員的可能存在),承重不低于1500KG; 3、桌腿采用寶鋼一級冷軋鋼板100*50*1.5mm加硬冷軋鋼板,裸板即1.5mm足厚!加強梁和框架采用1.5mm鋼板。 4、掛板采用鋼板沖壓而成,可配套各種工業標準零件盒、掛鉤、掛架等使用。 5、2個抽屜,防滑落設計,承重高,抽拉方便,不易損壞。 6、表面為靜電粉末噴塑處理,組合式設計,拆裝簡易。 7、帶1個電氣面板位,方便接插角磨機、電鉆等電氣工具。 |
張 | 1 |
2 | 臺虎鉗 |
1、虎鉗尺寸:5寸; 2、鉗口采用粉末冶金壓制,鉗口吻合精度高; 3、活體鋼板整體壓制,不易斷裂; 4、臺鉗本體采用特殊材料鑄造,抗拉強度更強; 5、臺虎鉗凈重12.5KG??±5%。 (臺虎鉗可根據客戶需求調整;尺寸可調,重量等級可調,價格根據調整內容進行升降) |
臺 | 2 |
3 | 鋼據架 | ?鋁合金框架,塑柄,強度高pioneer plus | 把 | 2 |
4 | 圓銼刀 | 8??12寸各一(質量可靠,配塑柄) | 套 | 1 |
5 | 半圓銼刀 | 8??12寸各一(質量可靠,配塑柄) | 套 | 1 |
6 | 方銼刀 | 8??12寸各一(質量可靠,配塑柄) | 套 | 1 |
7 | 扁銼刀 | 8??12寸各一(質量可靠,配塑柄) | 套 | 1 |
8 | 三角銼刀 | 8??12寸各一(質量可靠,配塑柄) | 套 | 1 |
9 | 劃線平板 | 200×300mm | 臺 | 1 |
10 | 榔頭 | 1.5P | 把 | 2 |
11 | 鉗工劃規(圓規) | 鉗工專用 | 把 | 2 |
12 | 角尺 | 長120 mm | 把 | 2 |
13 | 塞尺 | 17片裝 | 把 | 1 |
14 | 鋼尺 | 150 mm | 把 | 2 |
15 | 劃針 | 長120mm | 支 | 2 |
16 | 樣沖 | 鉗工專用 | 支 | 1 |
17 | 內外卡鉗 | 一套為2把,內卡外卡各一把 | 套 | 1 |
18 | 三角刀 | 150mm | 把 | 2 |
19 | 油石 | ? | 塊 | 1 |
20 | 絲錐 | M3、M4、M5、M6、M7、M8、M9、M10、M12 ?高強度合金 ,攻Q235無壞絲 | 套 | 2 |
21 | 板牙 | M3、M4、M5、M6、M7、M8、M9、M10、M12 ?高強度合金,攻Q235無壞絲 | 套 | 2 |
22 | 絲錐扳手 | 同本清單序號20項內容相匹配的絲錐扳手 | 把 | 2 |
23 | 板牙架 | 同本清單序號21項內容相匹配的絲錐扳手 | 套 | 2 |
24 | 鉗工鑿子 | 高強度合金 | 套 | 1 |
25 | 什錦銼 | ? | 套 | 1 |
26 | 手虎鉗 | ? | 把 | 1 |
27 | 鋼據條 | ? | 盒 | 1 |
28 | 活動扳手 | 200×24 | 把 | 2 |
29 | 鋼絲鉗 | ? | 把 | 2 |
30 | 一字批 | ? | 把 | 2 |
31 | 十字批 | ? | 把 | 2 |
32 | 呆扳手 | 8-10、12-14、14-17 | 套 | 1 |
33 | 鐵皮剪刀 | ? | 把 | 1 |
34 | 尖嘴鉗 | ? | 把 | 2 |
35 | 鋼絲刷 | ? | 把 | 2 |
36 | 內六角扳手 | ? | 套 | 1 |
37 | 黑板 | 400*600雙面磁性黑板,鋁合金邊框 | 套 | 1 |
38 | 長夾 | 40CM長,金屬材質 | 套 | 1 |
39 | 磁性貼 | 圓形 | 個 | 5 |
40 | 圖紙壓條 | 長形30CM,帶磁性,可在黑板或掛板上夾圖紙用 | 個 | 1 |
41 | 其它 | 水筆(紅黑藍)、黑板擦 | 套 | 1 |
42 | 文化展板 |
包括:1、鋸削的知識介紹;2、鋸削基本操作;3、銼削基本操作;4、鏨削基本操作;5、鉗工的應用;6、鋸削的工具介紹;7、鋸條的分類及選用原則;8、鋸削的標準工作姿勢;9、起鋸角度;10、鋸削的注意事項;11、銼削的知識介紹;12、銼刀的組成和分類;13、銼刀的選用原則;14、銼刀手法示例;15、銼削加工方法;16、銼削的注意事項;17、鏨削的知識介紹;18、鏨子的分類和選用原則;19鏨削和手錘的手法示例;20、鏨削的注意事項;21、鉗工安全操作規程;22、鉗工實訓室管理制度;23、鉗工實訓安全管理制度。規格尺寸:600*800mm-1000*700mm;材質:1、展板中層為戶外級PVC材質、里層為復合材料撐板、外層為PMMA80N高透亮亞克力板;2、裝裱式樣:外框采用鋁合金,四邊打孔固定安裝。 (每實訓室共配1套) |
套 | 1 |
43 | 交互式鉗工多媒體教學資源 |
采用Flash等動畫形式表現的模擬場景形式,非VCD影音資料,該產品為在計算機上運行操作的多媒體套裝,同時又具有極強的交互性和操作性,創造了一種新型的教、學模式。配有相關紙質指導書和多媒體資源 ? (每實訓室共配1套) |
套 | 1 |
序號 | 名? 稱 | 規? 格 | 單位 | 數 量 | 備注 |
1 | 拆裝型配套工具貨架 | 1900×450×1800 | 臺 | 1 | (3層) |
2 | 工具柜 | 900*400*1800 | 臺 | ? | 1.0厚度鋼板,可帶門,可不帶門 |
3 | 工具車 | 規格請參考儲物柜系列產品數據 | 臺 | 1 | ? |
4 | 掛鉤、掛架、零件盒等 | ? | 套 | 1 | 請參考相關產品清單,或來電咨詢 |
5 | 塑面升降式圓凳 | Φ320×420-500 | 張 | 4 | ? |
6 | 不銹鋼升降圓凳 | Φ290×420-500 | 張 | 4 | ? |
7 | 鋼制移動式雙面翻轉黑板 | 1450×850、1000*2000 | 幅 | 1 | 每鉗工實訓室配1幅(多種規格可選) |
8 | 帶鋸床 | ? | 臺 | ? | 三相380V? 50Hz |
9 | 線切割 | ? | 臺 | ? | 三相380V? 50Hz |
10 | 平面磨床 | ? | 臺 | ? | 三相380V? 50Hz |
11 | 臺式砂輪機 | 直徑250 | 臺 | 1 | 三相380V? 50Hz |
12 | 鉆床 | 16、25等 | 臺 | 1 | 西菱牌380、220V均可 |
13 | 鍍鋅鉆床安置架 | 500*500*750mm | 臺 | 1 | 50*50*5mm材料,鉚在地面美觀牢固 |
14 | 游標卡尺 | 150 mm | 把 | 2 | ? |
15 | 萬能角度尺 | 320° | 把 | 2 | ? |
16 | 高度游標卡尺 | 200 mm | 支 | 2 | ? |
17 | 千分尺 | 0-25 mm(各種規格) | 把 | 2 | ? |
18 | 力矩扳手 | 300 | 把 | 2 | ? |
19 | 鉆頭 | Φ6、8、10、12、14(各種規格) | 套 | 2 | ? |
20 | 各類鉗工實訓耗材 | ? | Kg | ? | 尺寸根據客戶要求 |
21 | 鉗工實訓室管理制度 | 掛板900×600mm | 幅 | ? | 引自《機械實驗室規章制度》配雙面膠 |
22 | 鉗工實訓安全管理制度 | 掛板900×600mm | 幅 | ? | 引自《機械實驗室規章制度》配雙面膠 |
23 | 鉗工實習教師工作規范 | 掛板900×600mm | 幅 | ? | 引自《機械實驗室規章制度》配雙面膠 |
24 | 鉗工實習教師工作規范 | 掛板900×600mm | 幅 | ? | 引自《機械實驗室規章制度》配雙面膠 |
25 | 鉗工設備安全操作規程 | 掛板900×600mm | 幅 | ? | 引自《機械實驗室規章制度》配雙面膠 |
