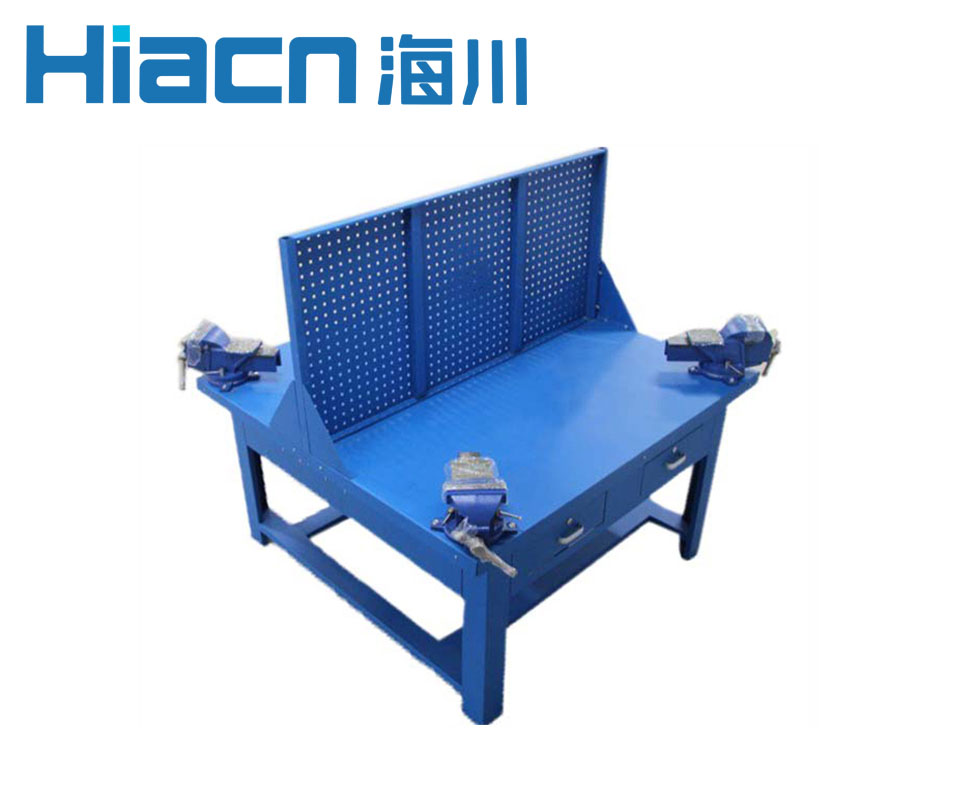

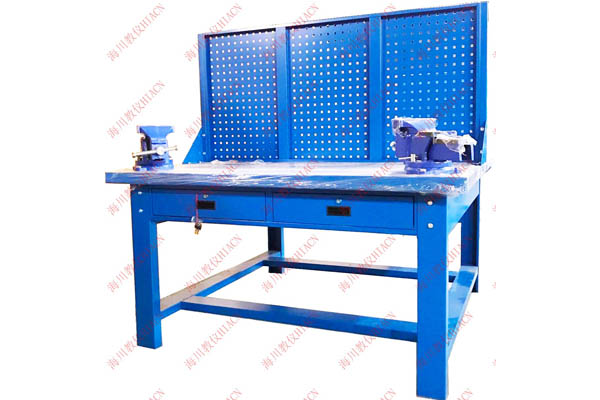

HC-QG4Z型 增強型四座鉗工成套設備在HC-QG4型 基本型四座鉗工成套設備的基礎上增加了如下配置:1、桌腿尺寸加大加厚;2、桌面增加2mm厚鋼板覆蓋,整體承載能力提升;3、掛板選擇了鋼板沖孔掛板
序號 | 名??稱 | 規????格 | 單 位 | 數 量 |
?1 | 鉗工桌 |
1、四工位鉗工桌尺寸(長寬高):1500×1500×1300mm;(800mm高度不含掛板尺寸,含掛板高度為1300mm); 2、50mm厚桌面,表面蒙2.0mm鋼板,內襯材料為48mm板材,承重不低于1250KG; 3、桌腿采用寶鋼一級冷軋鋼板折彎而成,尺寸為100*50*2.0mm(非方管或角鐵,比兩者承重和穩定性都要好)加硬冷軋鋼板,裸板即2.0mm足厚!加強梁和框架采用1.5mm鋼板。 4、掛板尺寸:1500X700X30mm,采用鋼板沖壓而成,非鋼絲網掛板(鋼絲網多為3*3或2*2CM鋼絲網,在學員敲打工件時不小心砸飛的情況下起不到很好的防護作用);更牢固、 美觀!可配套各種工業標準零件盒、掛鉤、掛架等使用。 5、4個抽屜,設計有安全扣開關,即拉即開,防止滑落。導軌采用2.5mm鋼板制作,承重高,抽拉方便,不易損壞。 6、表面為靜電粉末噴塑處理,組合式設計,拆裝簡易。 7、帶2個電氣面板位,方便接插角磨機、電鉆等電氣工具。 |
張 | 1 |
2 | 臺虎鉗 |
1、虎鉗尺寸:6寸; 2、鉗口采用粉末冶金壓制,淬火工藝處理,鉗口吻合精度高; 3、活體鋼板整體壓制,不易斷裂; 4、臺鉗本體采用特殊材料鑄造,抗拉強度更強。 5、精度>1 6、虎鉗凈重不低于16.5KG。 (臺虎鉗可根據客戶需求調整;尺寸可調,重量等級可調,價格根據調整內容進行升降) |
臺 | 4 |
3 | 重型鋼鋸架 | ?鋁合金框架,塑柄,強度高pioneer plus | 把 | 4 |
4 | 圓銼刀 | 8??12寸各一(質量可靠,配塑柄) | 套 | 2 |
5 | 半圓銼刀 | 8??12寸各一(質量可靠,配塑柄) | 套 | 2 |
6 | 方銼刀 | 8??12寸各一(質量可靠,配塑柄) | 套 | 2 |
7 | 扁銼刀 | 8??12寸各一(質量可靠,配塑柄) | 套 | 2 |
8 | 三角銼刀 | 8??12寸各一(質量可靠,配塑柄) | 套 | 2 |
9 | 劃線平板 | 200×300mm | 臺 | 2 |
10 | 榔頭 | 1.5P | 把 | 4 |
11 | 鉗工劃規(圓規) | 鉗工專用 | 把 | 4 |
12 | 角尺 | 長120 mm | 把 | 4 |
13 | 塞尺 | 17片裝 | 把 | 2 |
14 | 鋼尺 | 150 mm | 把 | 4 |
15 | 劃針 | 長120mm | 支 | 4 |
16 | 樣沖 | 鉗工專用 | 支 | 2 |
17 | 內外卡鉗 | 一套為2把,內卡外卡各一把 | 套 | 2 |
18 | 三角刀 | 150mm | 把 | 4 |
19 | 油石 | ? | 塊 | 2 |
20 | 絲錐 | M3、M4、M5、M6、M7、M8、M9、M10、M12 ?高強度合金 ,攻Q235無壞絲 | 套 | 2 |
21 | 板牙 | M3、M4、M5、M6、M7、M8、M9、M10、M12 ?高強度合金,攻Q235無壞絲 | 套 | 2 |
22 | 絲錐扳手 | 同本清單序號20項內容相匹配的絲錐扳手 | 把 | 2 |
23 | 板牙架 | 同本清單序號21項內容相匹配的絲錐扳手 | 套 | 2 |
24 | 鉗工鑿子 | 高強度合金 | 套 | 2 |
25 | 什錦銼 | ? | 套 | 2 |
26 | 手虎鉗 | ? | 把 | 2 |
27 | 鋼據條 | 鋸弓配套使用 | 盒 | 1 |
28 | 活動扳手 | 200×24 | 把 | 4 |
29 | 鋼絲鉗 | ? | 把 | 4 |
30 | 一字批 | ?質量優等 | 把 | 4 |
31 | 十字批 | ?質量優等 | 把 | 4 |
32 | 呆扳手 | 8-10、12-14、14-17 | 套 | 2 |
33 | 鐵皮剪刀 | ? | 把 | 2 |
34 | 尖嘴鉗 | ? | 把 | 4 |
35 | 鋼絲刷 | ? | 把 | 4 |
36 | 內六角扳手 | ? | 套 | 2 |
37 | 黑板 | 400*600雙面磁性黑板,鋁合金邊框 | 套 | 2 |
38 | 長夾 | 40CM長,金屬材質 | 套 | 2 |
39 | 磁性貼 | 圓形 | 個 | 10 |
40 | 圖紙壓條 | 長形30CM,帶磁性,可在黑板或掛板上夾圖紙用 | 個 | 2 |
41 | 其它 | 水筆(紅黑藍)、黑板擦 | 套 | 2 |
42 | 文化展板 |
包括:1、鋸削的知識介紹;2、鋸削基本操作;3、銼削基本操作;4、鏨削基本操作;5、鉗工的應用;6、鋸削的工具介紹;7、鋸條的分類及選用原則;8、鋸削的標準工作姿勢;9、起鋸角度;10、鋸削的注意事項;11、銼削的知識介紹;12、銼刀的組成和分類;13、銼刀的選用原則;14、銼刀手法示例;15、銼削加工方法;16、銼削的注意事項;17、鏨削的知識介紹;18、鏨子的分類和選用原則;19鏨削和手錘的手法示例;20、鏨削的注意事項;21、鉗工安全操作規程;22、鉗工實訓室管理制度;23、鉗工實訓安全管理制度。規格尺寸:600*800mm-1000*700mm;材質:1、展板中層為戶外級PVC材質、里層為復合材料撐板、外層為PMMA80N高透亮亞克力板;2、裝裱式樣:外框采用鋁合金,四邊打孔固定安裝。 (每實訓室共配1套) |
套 | 1 |
43 | 交互式鉗工多媒體教學資源 |
采用Flash等動畫形式表現的模擬場景形式,非VCD影音資料,該產品為在計算機上運行操作的多媒體套裝,同時又具有極強的交互性和操作性,創造了一種新型的教、學模式。配有相關紙質指導書和多媒體資源 ? (每實訓室共配1套) |
套 | 1 |
序號 | 名? 稱 | 規? 格 | 單位 | 數 量 | 備注 |
1 | 拆裝型配套工具貨架 | 1900×450×1800 | 臺 | 1 | (3層) |
2 | 工具柜 | 900*400*1800 | 臺 | ? | 1.0厚度鋼板,可帶門,可不帶門 |
3 | 工具車 | 規格請參考儲物柜系列產品數據 | 臺 | 1 | ? |
4 | 掛鉤、掛架、零件盒等 | ? | 套 | 1 |
更多附件請參考:鉗工實訓臺掛鉤掛架零件盒系列 |
5 | 塑面升降式圓凳 | Φ320×420-500 | 張 | 4 | ? |
6 | 不銹鋼升降圓凳 | Φ290×420-500 | 張 | 4 | ? |
7 | 鋼制移動式雙面翻轉黑板 | 1450×850、1000*2000 | 幅 | 1 | 每鉗工實訓室配1幅(多種規格可選) |
8 | 帶鋸床 | ? | 臺 | ? | 三相380V? 50Hz |
9 | 線切割 | ? | 臺 | ? | 三相380V? 50Hz |
10 | 平面磨床 | ? | 臺 | ? | 三相380V? 50Hz |
11 | 臺式砂輪機 | 直徑250 | 臺 | 1 | 三相380V? 50Hz |
12 | 鉆床 | 16、25等 | 臺 | 1 | 西菱牌380、220V均可 |
13 | 鍍鋅鉆床安置架 | 500*500*750mm | 臺 | 1 | 50*50*5mm材料,鉚在地面美觀牢固 |
14 | 游標卡尺 | 150 mm | 把 | 2 | ? |
15 | 萬能角度尺 | 320° | 把 | 2 | ? |
16 | 高度游標卡尺 | 200 mm | 支 | 2 | ? |
17 | 千分尺 | 0-25 mm(各種規格) | 把 | 2 | ? |
18 | 力矩扳手 | 300 | 把 | 2 | ? |
19 | 鉆頭 | Φ6、8、10、12、14(各種規格) | 套 | 2 | ? |
20 | 各類鉗工實訓耗材 | ? | Kg | ? | 尺寸根據客戶要求 |
21 | 鉗工實訓室管理制度 | 掛板900×600mm | 幅 | ? | 引自《機械實驗室規章制度》配雙面膠 |
22 | 鉗工實訓安全管理制度 | 掛板900×600mm | 幅 | ? | 引自《機械實驗室規章制度》配雙面膠 |
23 | 鉗工實習教師工作規范 | 掛板900×600mm | 幅 | ? | 引自《機械實驗室規章制度》配雙面膠 |
24 | 鉗工實習教師工作規范 | 掛板900×600mm | 幅 | ? | 引自《機械實驗室規章制度》配雙面膠 |
25 | 鉗工設備安全操作規程 | 掛板900×600mm | 幅 | ? | 引自《機械實驗室規章制度》配雙面膠 |
