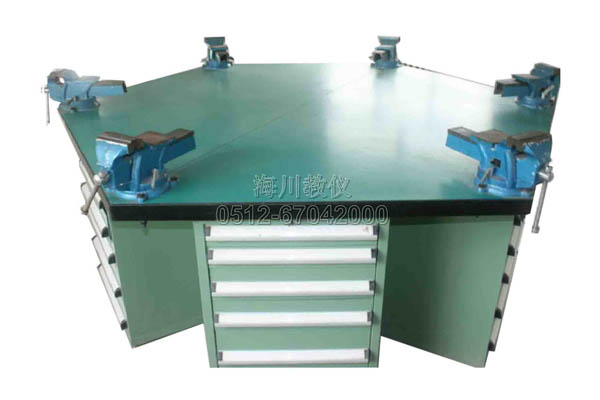

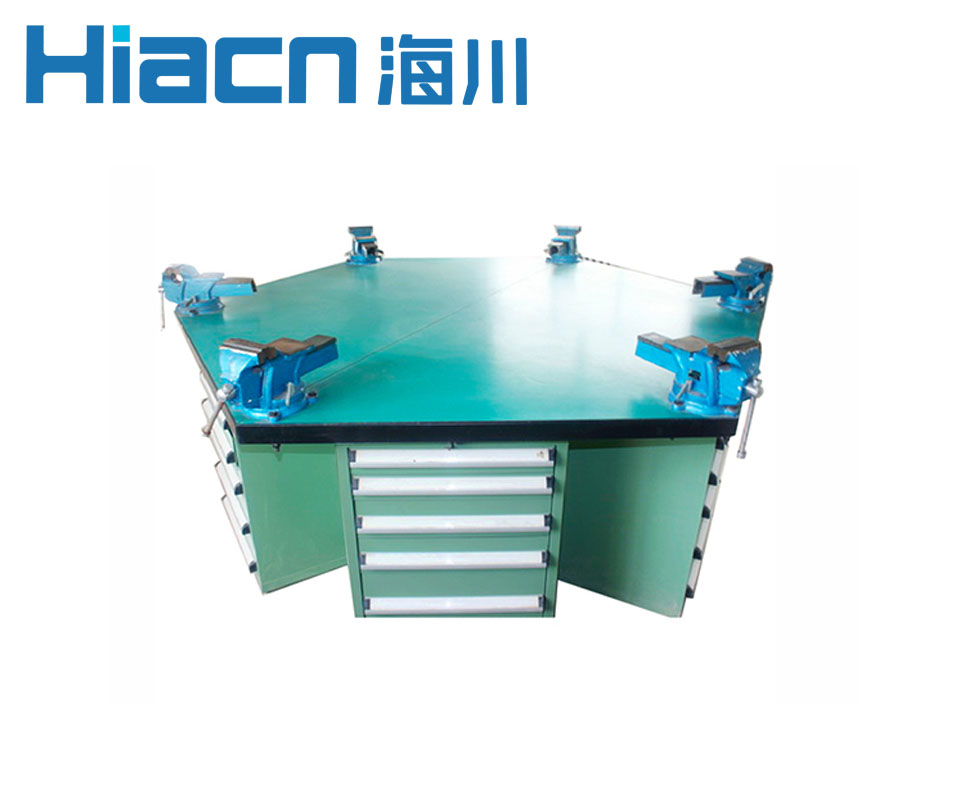

該六工位鉗工桌選材嚴謹,人體工學設計,使用方便美觀大方,桌面可按學校要求選定,常用的六工位鉗工桌桌面有:復合桌面、實木桌面,內嵌實木桌面表面蒙鋼板(或不銹鋼鋼板,一般厚度1.5-2.0mm)、內嵌密度
該六工位鉗工桌選材嚴謹,人體工學設計,使用方便美觀大方,桌面可按學校要求選定,常用的六工位鉗工桌桌面有:復合桌面、實木桌面,內嵌實木桌面表面蒙鋼板(或不銹鋼鋼板,一般厚度1.5-2.0mm)、內嵌密度板表面蒙鋼板(或不銹鋼鋼板,一般厚度1.5-2.0mm)等;
該套六工位鉗工臺配有教學過程中常用到的鉗工操作工具套件,并有一些選配內容可供學校采購六工位鉗工桌時進行選購。
該六工位鉗工桌可以使學生完成常用工具的認識和使用,包括錘、鋸、銼、鑿、劃線、裝配、調試、安裝、維修等,可有效提高學生的操作水平和動手能力。
鉗工大多是在鉗工臺上用手工工具操作,對工件進行加工。手工操作的特點是技術性強,加工質量的好壞主要取決于操作者技術水平的高低,它的工作范圍較廣,具 有萬能性和靈活性的優勢且不受設備、場地等條件的限制,因此凡是采用機械加工方法不太適宜或難以進行機械加工的場合,通常由鉗工來完成,尤其是機械產品的 裝 配、調試、安裝和維修等更需要鉗工,所以說鉗工現代工業制造中應用最廣泛的工種之一,鉗工實驗室設備也是各大院校,技校不可缺少的實訓教學設 備。
鉗工實驗室(一張桌6座/組)每組詳細配置如下:
序號 | 名??稱 | 規????格 | 單 位 | 數 量 | 備注 |
?1 ? ? ? ? ? |
六工位鉗工桌 |
1、六角工作臺邊長1100、(900、1100、1150、1200、1250mm可選),規格:2200*1905*800mm; 2、桌面標配內嵌50mm厚木板,表面蒙2.0厚鋼板;(四周包角雙90°折邊,無死角、翹邊等刮傷學員的可能存在),承重不低于1500KG; (桌面可選:1、復合桌面、內襯密度板表面1.5-2.0鋼板、2內襯純實木表面蒙1.5-2.0不銹鋼) 3、六工位鉗工桌配有6臺工具柜,工具柜為4抽設計,加厚單軌軸承抽屜,承重高、使用壽命有保障,并設計有安全鉤,。 4、表面為靜電粉末噴塑處理,組合式設計,拆裝簡易。 |
張 | 1 | 六工位鉗工桌的桌面、附柜樣式、鋼板厚度等內容,均可按學校要求指定制作 |
2 | 臺虎鉗 |
1、虎鉗尺寸:6寸; 2、鉗口采用粉末冶金壓制,最新淬火工藝處理,鉗口吻合精度高; 3、活體鋼板整體壓制,不易斷裂; 4、臺鉗本體采用特殊材料鑄造,抗拉強度更強。 5、精度>1 6、虎鉗凈重不低于16.5KG±5%。 |
臺 | 6 |
虎鉗規格及質量等級可按學校要求指定,詳細參數指標請參考公司網站鉗工系列內的HC-QHQ型 虎鉗產品系列 |
3 | 鋸弓(鋼鋸架) | 8-12寸,合金手柄? 460*117mm | 把 | 6 | ? |
4 | 圓銼刀 | 8??12寸 | 套 | 3 | ? |
5 | 半圓銼刀 | 8??12寸 | 套 | 3 | ? |
6 | 方銼刀 | 8??12寸 | 套 | 3 | ? |
7 | 扁銼刀 | 8??12寸 | 套 | 3 | ? |
8 | 三角銼刀 | 8??12寸 | 套 | 3 | ? |
9 | 銼刀柄 | 木制 | 個 | 30 | ? |
10 | 劃線平板 | 200×300mm,精度1級 | 臺 | 3 | 機械精研 |
11 | 榔頭 | 1.5P | 把 | 6 | ? |
12 | 鉗工劃規(圓規) | 鉗工專用 | 把 | 6 | ? |
13 | 角尺 | 長120 mm | 把 | 6 | ? |
14 | 塞尺 | 17片裝 | 把 | 6 | ? |
15 | 鋼尺 | 150 mm | 把 | 6 | ? |
16 | 劃針 | 長120mm | 支 | 6 | ? |
17 | 樣沖 | 鉗工專用 | 支 | 6 | ? |
18 | 內外卡鉗 | 一套為2把,內卡外卡各一把(優質) | 套 | 6 | ? |
19 | 三角刀 | 150mm | 把 | 3 | ? |
20 | 油石 | ?200目 | 塊 | 3 | ? |
21 | 絲錐 |
M3、M4、M5、M6、M7、M8、M9、M10、M12 ?高強度合金 ,攻Q235無壞絲 |
套 | 6 | ? |
22 | 板牙 |
M3、M4、M5、M6、M7、M8、M9、M10、M12 ?高強度合金 ,攻Q235無壞絲 |
套 | 6 | ? |
23 | 絲錐扳手 | 同本清單序號21項內容相匹配的絲錐扳手 | 把 | 6 | ? |
24 | 板牙架 | 同本清單序號22項內容相匹配的板牙架 | 套 | 6 | ? |
25 | 鉗工鑿子 | 高強度合金 | 套 | 6 | ?鉗工專用 |
26 | 什錦銼 | ? | 套 | 3 | ? |
27 | 手虎鉗 | ? | 把 | 3 | ? |
28 | 鋼據條 | ?鋸弓配套使用 | 盒 | 1 | ? |
29 | 活動扳手 | 200×24 | 把 | 6 | ? |
30 | 鋼絲鉗 | ?7寸 | 把 | 6 | ? |
31 | 一字批 | ? | 把 | 6 | ?品牌得力 |
32 | 十字批 | ? | 把 | 6 | ?品牌得力 |
33 | 呆扳手 | 8-10、10-12、12-14、14-17 | 套 | 3 | ? |
34 | 鐵皮剪刀 | ? | 把 | 3 | ? |
35 | 尖嘴鉗 | ?7寸 | 把 | 6 | ? |
36 | 鋼絲刷 | ? | 把 | 6 | ? |
37 | 內六角扳手 | ? | 套 | 3 | ? |
38 | 文化展板 |
包括:1、鋸削的知識介紹;2、鋸削基本操作;3、銼削基本操作; 4、鏨削基本操作;5、鉗工的應用;6、鋸削的工具介紹; 7、鋸條的分類及選用原則;8、鋸削的標準工作姿勢;9、起鋸角度; 10、鋸削的注意事項;11、銼削的知識介紹;12、銼刀的組成和分類; 13、銼刀的選用原則;14、銼刀手法示例;15、銼削加工方法; 16、銼削的注意事項;17、鏨削的知識介紹; 18、鏨子的分類和選用原則;19鏨削和手錘的手法示例; 20、鏨削的注意事項;21、鉗工安全操作規程; 22、鉗工實訓室管理制度;23、鉗工實訓安全管理制度。 規格尺寸:600*800mm-1000*700mm; 材質:1、展板中層為戶外級PVC材質、里層為復合材料撐板、 外層為PMMA80N高透亮亞克力板;2、裝裱式樣: 外框采用鋁合金,四邊打孔固定安裝。 |
套 | 1 | (配置為一個實訓室1套) |
