一、用途:HC-JP-ZC2型透明整車解刨模型直觀形象的展示了整車構造和工作原理,是配合汽車專業學校駕駛員和汽車修理技工培訓教學之用。通過汽車專業課程教學與本模型的同步演示,加快適應學院對全車底盤的初
一、用途:

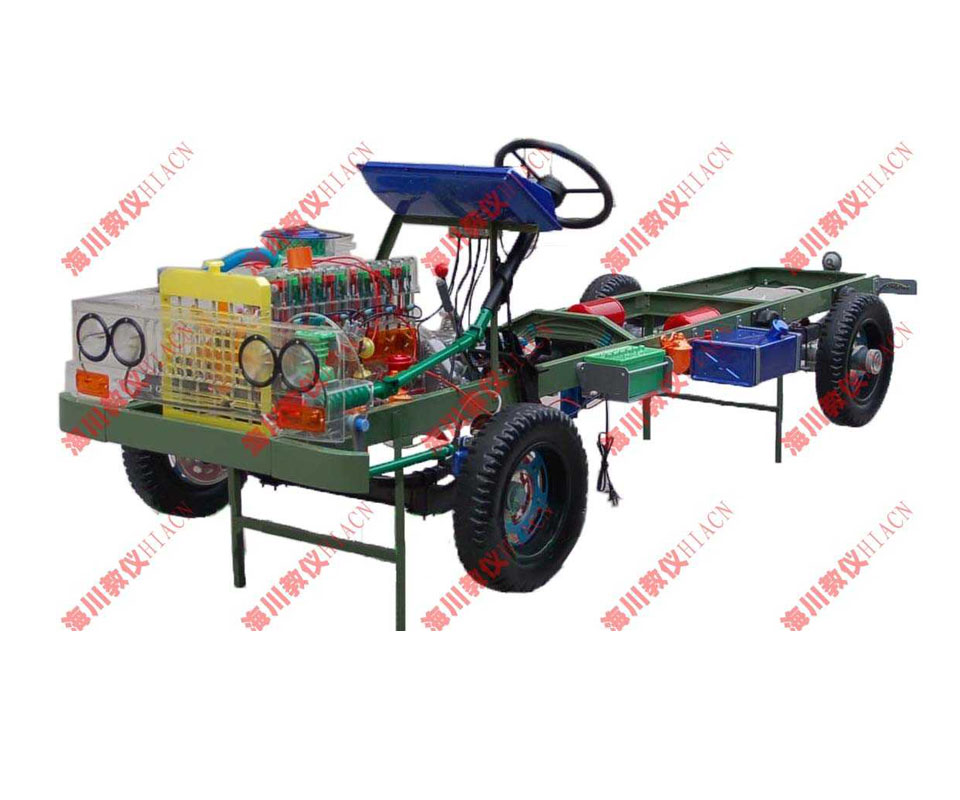

HC-JP-ZC2型透明整車解刨模型直觀形象的展示了整車構造和工作原理,是配合汽車專業學校駕駛員和汽車修理技工培訓教學之用。通過汽車專業課程教學與本模型的同步演示,加快適應學院對全車底盤的初步了解,零部件的裝配位置,清楚可見地步基本結構。便于學院掌握汽車駕駛和修理技能。
二、主要材料:
透明、彩色有機玻璃、工程塑料。
三、制造工藝:
采用模具高溫壓模冷卻形成,注塑,經手工精心制造。
四、使用說明:
(一)儀表板功能開關
霧燈在霧、雨、雪天氣中或灰塵過大時使用,其燈光為黃色,射出的光線傾斜度大,能照亮車前30m以內的區域。霧燈開關裝于儀表板前左面。當需要時打開。
轉向開關:向右為右轉向,向左為左轉向。
(二)起動開關
有四個位置:未用(左);停止位(中左);開啟位(中右);起動為(右)。
(三)操縱手柄
變速桿五個前進檔位,還有一個倒檔,中間為空擋;左前為倒檔;左后為一檔;中前為二檔;中后為三檔;右前為四檔;右后為五檔。換擋時力度要適中,以免損壞變速操縱系統。
(四)按下油門踏板里程表轉速不變,發動機轉速升高。
(五)制動系
自動管路作示教學,按下制動踏板時,后制動燈亮。
(六)演示時插上220V電源,打開起動開關至起動位置,使發動機運轉,小心輕巧操縱變速桿,演示各檔傳動。
(七)轉向嚴禁用力過大,請慢轉方向盤。
五、技術參數
●額定電壓:220V~
●相、頻率:單相、50Hz
●額定功率:50W
●使用電壓:電機24V-;燈光12V-
●凈質量:83kg
●外形尺寸:3220mm×1200mm×1140mm
六、注意事項
1、教學模型,固度有限,謹慎操縱。
2、嚴禁陽光直射。
3、安裝時要小心輕放。
4、傳動軸十字軸要經常加潤滑油。
