一、概述

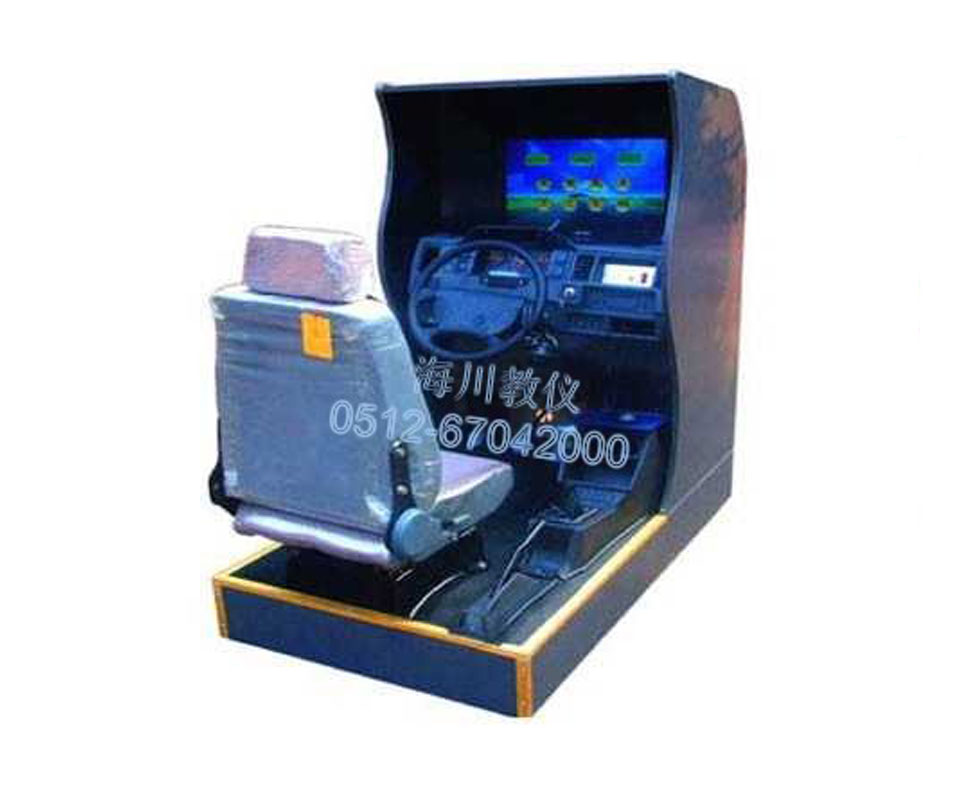

HC-QMN-G型 觸屏款 駕駛模擬器由駕駛艙座,視景計算機,視屏(19寸顯示器)帶觸摸功能, 操作傳感器,數據采集卡,耳機和話筒等組成。座艙包含了與真實車輛相同的操作部件,“五大”操縱機構:方向盤、離合器,腳剎,油門和手剎。真車變速器:倒 檔、一檔、二檔、三檔、四檔、五檔和空擋(自動檔只含前進檔、倒車檔和駐車檔)。真車操作開關:左轉向燈、右轉向燈、應急燈、喇叭、點火開關、總電開關、 安全帶、車門、雨刷、遠光燈、近光燈、遠近光交替。
座艙既可以進行聯網訓練,也可以進行單機訓練。利用主控臺計算機,最多可以將30臺座艙連接到一個訓練場景進行訓練。
學員通過操作不同的操作部件,經過各自的傳感器產生不同的操作信號,這些操作信號通過數據采集卡傳送給計算機,經過各種訓練模型的逼真運算,最后在視屏上輸出與操作相對應的三維場景與各種聲音。
二、主要功能
駕駛艙配備最新的WM2010駕駛模擬器軟件V1.2版,該軟件為我公司最新開發完成,具有自主知識產權。
軟件采用汽車多自由度數學模型,實現汽車轉向、制動和加速的逼真模擬;另外利用最新的計算機技術,實現真實的三維場景及逼真的聲音模擬。
訓練按照三個難度級別分別進行訓練:初級駕駛,中級駕駛和高級駕駛。
BZ2010駕駛模擬器軟件技術指標
訓練車型選擇 場地訓練選擇界面
面板提示語(關鍵詞語):
▲ 三級課程訓練模式:初級、中級、高級
▲ 14種全新訓練車型
▲ 全自動配置被動駕駛訓練文件
▲ 豐富的駕駛培訓教學錄像
▲ 最新理論考試題庫(四選一)
▲ 自動檔、手動檔合而為一
▲ 特別設計太陽炫目訓練場景
▲ 多種特殊氣候訓練
▲ 原地駕駛(換檔訓練)
▲ 加油站、收費站等訓練場景
▲ 操作信號實時示
▲ 30臺駕駛艙聯網訓練
1 訓練模式:原地駕駛(換檔訓練),單機訓練,被動駕駛,網絡互動。
原地駕駛(換檔訓練):專為初次學習駕駛的學員設計,訓練在操作車輛的時候車輛位置不動,幫助學員將主要精力用于練習換檔。
單機訓練:?jiǎn)闻_(tái)駕駛艙獨立訓練,訓練時候場景內部的其他車輛、自行車、行人等由系統根據交通規則及交通模型發出,模擬真實的交車、會車、跟車等。
被動駕駛:系統根據已經配置好的被動駕駛文件播放視頻以及操作語音提示,學員可以在沒有教練指導下按照操作語音提示學習,學習正確的操作順序。被動駕駛文件實行全自動配置,只要教練在模擬器上操作一遍后,系統自動錄制并配置相應的提示聲音。
網絡互動:通過中央控制臺可以最多連接30臺駕駛艙,實現聯網訓練,場景中可以看見其他駕駛艙所駕駛的車輛,并看見其他駕駛艙所駕車輛的轉向燈、剎車燈以及聽見其他車輛的喇叭。
2 設計6種最新訓練車型:手動檔小汽車,自動檔小汽車,手動檔吉普車,自動檔吉普車,手動檔大貨車,手動檔箱式貨車,手動檔大客車,自動檔大客車,手動檔農用車,自動檔面包車,手動檔警車,手動檔小排量車。
3 訓練場景包括:
簡單場景:環形、寬敞的訓練車道,適合初級水平學員進行訓練。
炫目道路:專門設計一條經常出現太陽炫目效果訓練場景,訓練學員適應炫目情況下的駕駛技巧。
一般道路:場景中有加油站、鐵道路口、單行道、限定距離換檔等內容。
高速公路:場景中有收費站、超車道、行車道、出口等交通標志牌,車距確認、隧道、高速公路出入口等內容。
城市道路:場景中有學校路口、行人通過十字路口,立交橋、十字路口、丁字路口、環形島、環城路、行人橫穿道路等內容。
危險道路:危險場景中設置有行人突然橫穿公路、路口突然出現橫穿自行車、路口突然出現汽車、道路維修等危險狀況。
場地訓練:曲線穿樁、倒車移位、 “8”字型路、直角彎路、蛇行路、就位停車、順心停車、斜位停車、雙邊橋、右單邊橋、左單邊橋、單凸橋、雙凸橋、橫斷路、騎越障礙、山區道路、坡道。
場地9項:通過連續障礙、通過單邊橋、直角轉彎、側方位停車、上坡定點停車與坡道起步、限速通過限寬門、百米加減檔、起伏路駕駛、曲線行駛。
4 訓練天氣選擇
學員可以選擇“睛天”、“雪天”、“霧天”、“雨天”及“黑夜”,體會不同天氣狀況下的駕駛特點(例如,雪天路面極滑,霧天視線極其不好等)。逼真的雪花、雨點落在擋風玻璃上,引起視線極差,需要使用雨刮清除雪花和雨點。
5操作信號實時顯示
在進行場地和道路訓練時,道路界面下方實時顯示操作信號,方便學員了解操作是否到位。
6 測試調整功能
機器是否正常,只要打開測試界面便一目了然??勺鳛閷W(xué)員模范教練操作曲線。
7 豐富的教學錄像功能
利用該功能,可以播放汽車培訓教學錄像。 例如,系統提供最新的8種交通警察手勢信號(原交通警察手勢為11種)教學錄像,離合器工作原理錄像等等。
8 歷史記錄及錯誤明細
訓練完畢后,學員可以查看訓練過程中所出現的錯誤動作,并且可以將訓練成績及錯誤明細表作為歷史記錄保持下來。
9 復現功能
訓練結束后,學員可以以俯視的方式查看最后3分鐘的駕駛過程,從而仔細分析錯誤駕駛發生的原因,以便以后改正。
10 操作錯誤檢測項目
系統對學員操作各操作部件正確與否進行判斷,如啟動時是否踩下離合器、闖紅燈、啟動時是否關閉車門、是否系上安全帶等。
11 最新理論考試
采用最新(2007年4月公布的最新標準,四選一)標準化試題,題庫里共有1500道試題,另外還可以添加地方題庫。
12 交通標志、標線及交通法規
交 通標志、標線包括所有的禁令標志、禁止標線、警告標線、警告標志、指路標志、指示標線、指示標志。交通法規包括:道路交通安全法、道路交通安全法實施條 例、道路交通安全違法行為處理程序規定、道路交通事故處理辦法、道路交通事故處理程序規定、高速公路交通管理辦法、機動車登記辦法、機動車登記規定、機動 車駕駛員培訓管理規定、機動車駕駛證申領和使用規定、交通違章處理程序規定。
13 中央控制臺
通過中央控制臺,可以連接30臺駕駛艙進行聯網訓練。中央監控臺由 P4計算機、17″顯示器、打印機、 100M 網絡交換機等組成。監控計算機可以監控任意一臺模擬器,監視窗口將顯示與被監視模擬器完全一樣的畫面,并實時圖形顯示其“五大”操作件——方向盤、離合 器、腳制動、油門及手制動當前的狀態;另外檔位、喇叭、轉向燈、點火開關等的狀態也通過圖示表示出來。監控計算機可以查看聯網的每一臺模擬器當前錯誤操作 的明細情況,并將訓練成績進行打印。
訓練場景科目
高速公路 側方停車 鄉村道路 城市道路雪天 倒樁
1 教學錄像配置功能
增加教學錄像編輯功能,系統提供兩個錄像“新交通手勢信號”和 “離合器工作原理”,另外可以自行增加相應的錄像:將錄像文件拷貝至VCD目錄下,然后點擊增加按鈕即可將錄像文件增加進來,錄像的文件名稱會顯示在左側 的列表框中。如果覺得添加不合適,也可以刪除相應錄像,系統自動保存錄像配置。
2 程序主界面更新
程序主界面按照“初級駕駛”,“中級駕駛”,“高級駕駛”區分,其他訓練選項在點擊相應的訓練項目后選擇。
1 增加訓練車型
增加為14種訓練車型,依次為:
(1)手動檔小汽車(2)手動檔吉普車 (3)手動檔大貨車 (4)手動檔大客車 (5)手動檔農用車 (6)自動檔面包車(7)自動檔小客車 (8)手動小排量車
(9)自動檔警車:警車為自動檔,最高車速可達206公里/小時,喇叭為警車專用喇叭,區別于其他車輛。
(10)自動檔大客車 (11)手動箱式貨車 (12)自動檔小汽車 (13)手動檔面包車
(14)手動檔小貨車
2 標定程序修改
修改標定方法,方向盤需要標定5個數據,依次為:方向盤左打一圈,方向盤左打滿,方向盤回正,方向盤右打一圈,方向盤右打滿。
修改標定程序后,可以保證方向盤回正時候在正確的位置。
3 被動駕駛自動配置
實現被動駕駛文件自動錄制,目前只支持一般道路,高速公路和城市道路。點擊“設置”菜單欄上的“被動駕駛自動錄制”,然后選擇相應的道路,即進入了訓練界面,如下圖所示。
錄制開始前,最好將操作部件復位,如掛到空檔,關閉點火開關,關閉雨刷、車門、車燈、轉向燈等,拉起手制動。
準 備好后,點擊錄制開始,然后按照正常操作開車就可以了,由于錄制過程中需要添加提示語,所以每個操作(如踩油門和掛檔)之間最好間隔時間長一些。錄制完成 后,點擊“錄制停止”,點擊“保存錄制”可以將現有的訓練過程作為被動文件自動保存,并自動配置提示聲音。如果錄制得不滿意,可以點擊“清除數據”,然后 重新錄制。
在一般道路、高速公路和城市道路被動訓練中,現有的被動文件是我利用這個系統錄制的,你們要覺得不滿意,可以重新錄制,也可以教客戶按照直接的方式錄制,聲音是自動配置的。
4 聯網訓練
聯網訓練可選車型增加為14種,這樣場景種就可以出現14種不同的車輛(原來只有6種)。
另外在主控制程序中采用靜態編號,即IP地址為192.168.0.X的駕駛艙就是第X號模擬器。原來的程序采用動態編號,即哪臺模擬器先連接進來,哪臺就是1號模擬器,接下來連接的模擬器依次編號。動態編號很難對應具體的駕駛艙。
5 后視鏡和觀察模式
在訓練界面中,用鼠標單機相應的后視鏡,可以關閉/打開相應的后視鏡。單擊訓練界面,可以在正視、俯視、側視等觀察方式進行切換。(原來軟件為雙擊切換)。
6 扣分模式修改
原來的扣分模式為錯誤一次扣一次的分(即重復扣分),現在改為在一次訓練中,一種錯誤只扣一次分,但是每次扣分的分值加大。另外廠家或教練也可以自行修改扣分模式,點擊主界面菜單“設置”下面的“錯誤提示設置”,打開如下設置界面。
可以針對不同的錯誤類型設置扣除分值,扣分次數??鄯执螖?shù)分為:
“關閉此錯誤”:在訓練中不提示此錯誤,如“轉向燈未關閉”默認關閉。
“只扣分一次”:在訓練中,重復的錯誤只扣分一次。默認的為扣分一次。
“重復扣分”:訓練中重復扣分。
設置某個錯誤類型后,需要點擊“設置當前錯誤”才能將當前設置記錄下來,并且最后退出時候需要點擊“保存并退出”。
