(一)、產品簡介HC-QZX-B型液壓助力轉向與前懸掛實訓裝置由原廠液壓助力式方向機、轉向角、減震器、方向盤、輪胎、可移動式臺架等組成。采用國產車系列液壓助力式轉向系統實物為基礎,充分展示汽車轉向系統
(一)、 產品簡介

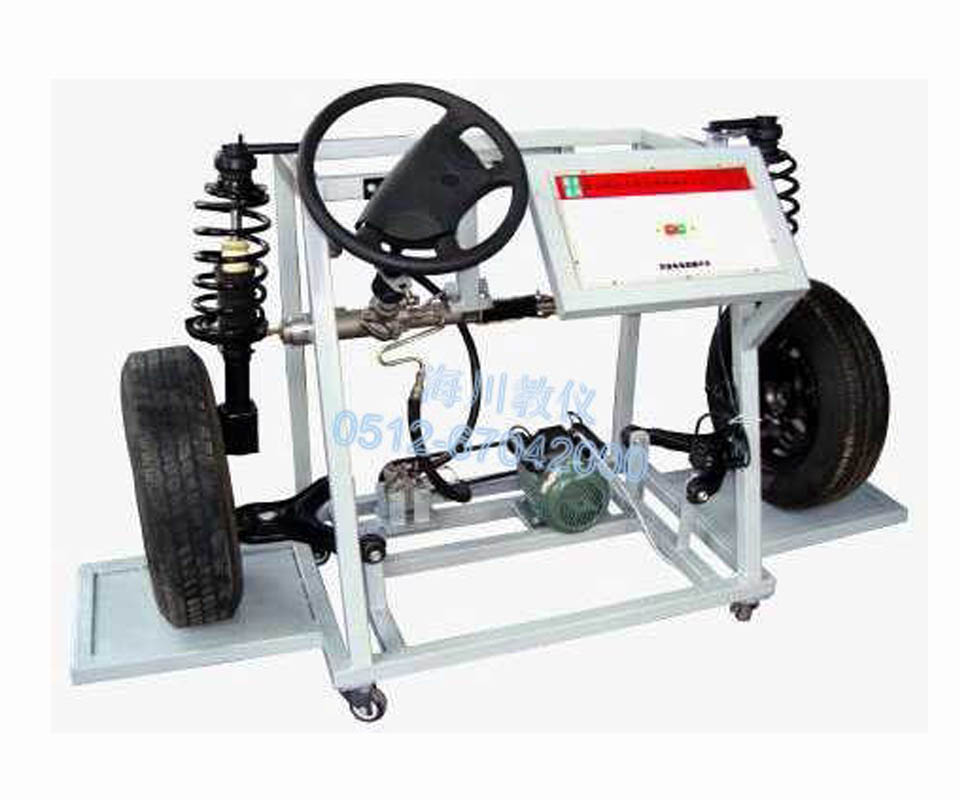

HC-QZX-B型液壓助力轉向與前懸掛實訓裝置由原廠液壓助力式方向機、轉向角、減震器、方向盤、輪胎、可移動式臺架等組成。采用國產車系列液壓助力式轉向系統實物為基礎,充 分展示汽車轉向系統的組成結構和工作過程。適用干中高等職業技術院校、普通教育類學院和培訓機構對汽車底盤的理論和維修實訓的教學需要。本實訓臺功能齊全、操作方便、安全可靠。
(二)結構組成
原廠方向機、轉向盤、助力泵、交流電動機、減震器、方向盤、輪胎、可移動式臺架等。
(三)功能特點
1、油壓表顯示轉向助力動力油壓;
2、刻度盤顯示轉向角度大小(選裝);
3、可進行前輪定位檢測與調整;
4、萬向腳輪臺架,便于移動教學
5、演示原車轉向系統的工作過程。
6、演示液壓助力的原理、作用、變化。
7、前輪定位三要素的調整和作用。
8、演示懸掛系統工作情況。
9、拆裝實操。
10.底架部分采用鋼性結構焊接,表面烤漆工藝,帶自鎖腳輪,安全可靠;
11.實訓配備有使用說明書及相關資料。
(四)技術參數
1500mm × 1000mm × 1200mm(長×寬×高)
電機:380V/750W;220V/750W
電源:380V;220V
