  • 車刀量角臺
>

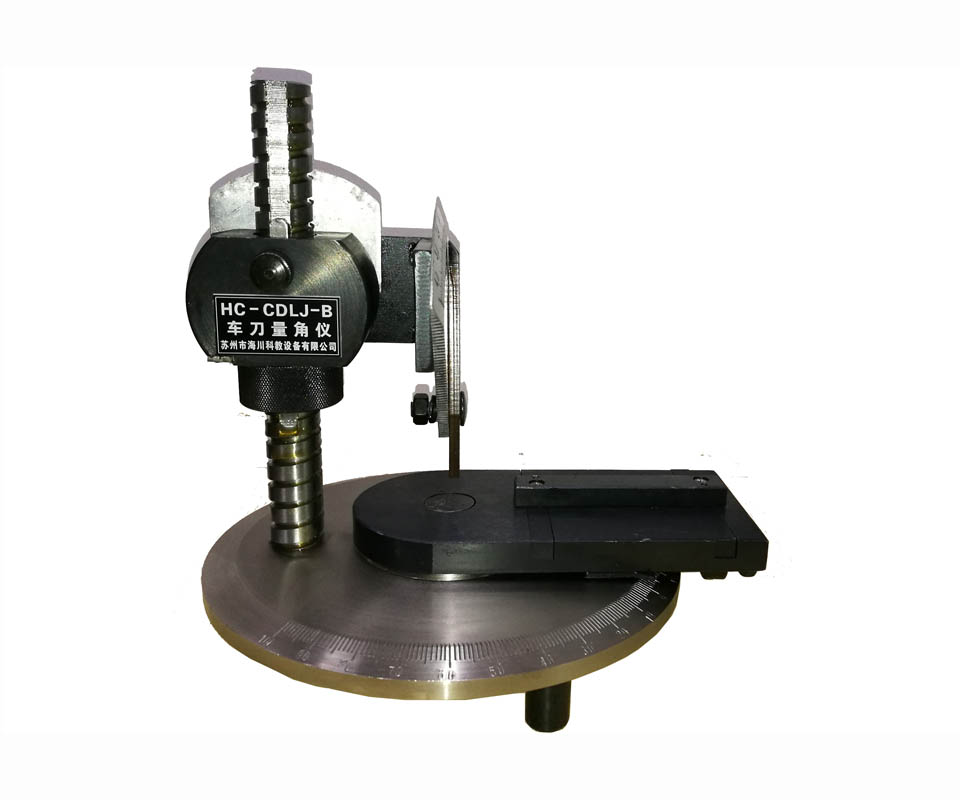

車刀量角臺

該車刀量角儀主要用測量各種車刀主剖、法剖面、縱剖面的ISO制的幾何角度,即可以作為刀具制造廠和機械工廠工具車間測量角度的輔助工具,也是金屬工藝學及切削原理課程教學與實驗的必備儀器之一,也是金工實習實踐

  該車刀量角儀主要用測量各種車刀主剖、法剖面、縱剖面的ISO制的幾何角度,即可以作為刀具制造廠和機械工廠工具車間測量角度的輔助工具,也是金屬工藝學及切削原理課程教學與實驗的必備儀器之一,也是金工實習實踐中磨刀必備儀器。 通過親手測量可以讓 學生增加加對刀具角度的理解和認識。

  技術參數:

  1.功能:可測量前角、后角、刃傾角、主(副)偏角。測量范圍±30°,刻度盤標定范圍±40°。

  2.配置車刀六把:絲刀(螺紋車刀)、挖刀(挖內孔)、45°車刀(車外圓、平端面、倒角)、90°車刀(精車刀、車外圓、平端面)、

  75°車刀(精車刀、車外圓、平端面)、切刀(切斷、切槽)。

  3.儀器材料:用45′鋼精工制作。

  4.金屬表面鍍鉻,發黑處理。

  5.外形尺寸不小于265×250×250mm。

  實訓項目:

  1、熟悉車刀切削部分的構造要素,掌握車刀標注角度的參考系及車刀標注角度的定義;

  2、了解車刀量角儀的結構,學會使用量角儀測量車刀標注角度;

  3、繪制車刀標注角度圖,并標注出測量得到的個標注角度數值;

  4、根據所測車刀的主偏角、副偏角、后角,設計并繪制車刀的前腳和刃傾角。

  .......................................................................................................................................................................................................................................................................................................................................................................
