HC-7125型教學型立式數控銑床是我公司最新研制的教學科研用數控銑床,該機床是典型的機電一體化產品,可選配高性能廣速數控系統(可選KND、發那科等系統),硬件配置更具有相當的剛性、強度及制造精度;該

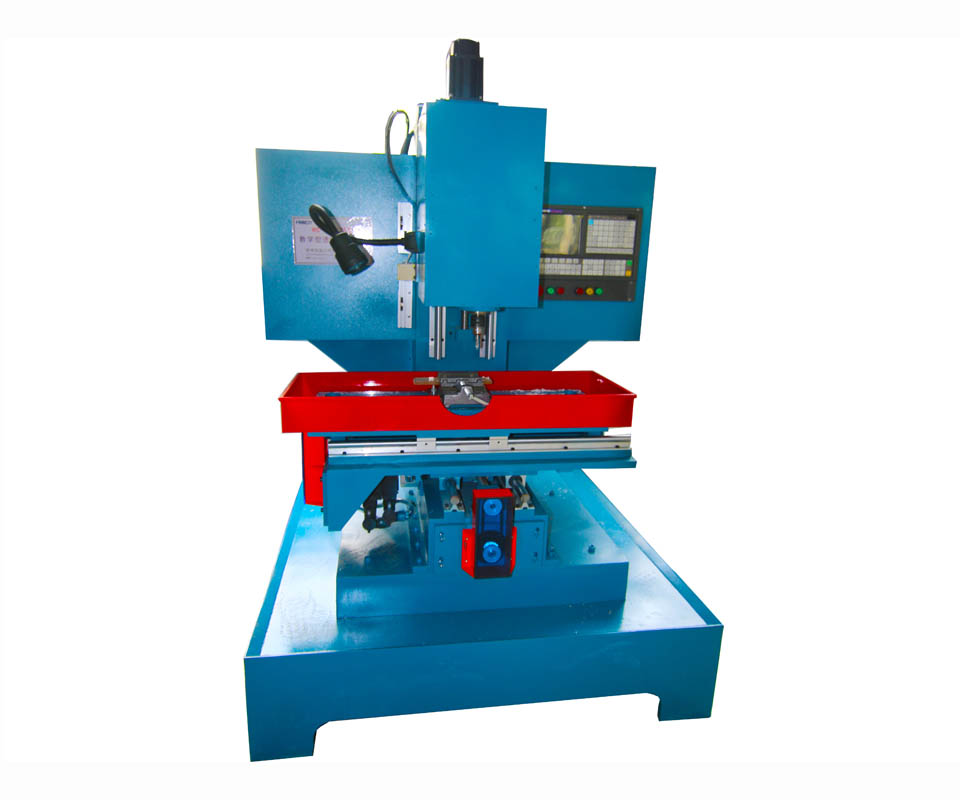

HC-7125型 教學型立式數控銑床是我公司最新研制的教學科研用數控銑床,該機床是典型的機電一體化產品,可選配高性能廣速數控系統(可選KND、發那科等系統),硬件配置更具有相當的剛性、強度及制造精度;該機床能實現三軸聯動控制,適合于對鋁合金、塑料、有機玻璃等材料加工各種幾何形狀復雜零件,如:凸輪樣板、靠模、弧形槽、塑料模具型腔及其他復雜異形曲面等,是各相關科研院所、高職學院及技術學校理想的實驗設備。
一. 特點
1.高性能的日本發那科數控系統;
2.高硬度、耐磨、小摩擦系數的直線導軌,高精度滾珠絲桿傳動,充分保證機床工作精度及使用壽命;
3.高精度變頻電機驅動主軸實現無級變速;
4.高精度伺服系統,機床脈沖當量為1μ(0.001 mm);
5.串行RS232、USB等通訊功能,可與計算機聯機通訊,進行DNC在線加工。
6.操作方便舒適,符合現代人機工程學的優化思想
7.外型美觀大方,彰顯實驗場所品質。
二、用途
1.相關專業科研院所對現代加工(數控及CAD/CAM)技術研究的實踐驗證;
2.各類高等院校及中級技術學校的數控技術應用、機電一體化及自動控制專業學生的綜合實驗;
3.各類高等院校及中級技術學校的機制、模具及其他相關專業數控技術的課堂輔助教學和教學實訓;
4.開展數控機床結構及控制原理、數控編程及機床操作、CDA/CAM等專業課程專項培訓。
三、數控系統主要功能:
1:編程指令采用國際標準的ISO格式G代碼。
2:三軸聯動
3:自動、手動、點動、單段、DNC、手輪、模擬運行功能齊備;
4:絲杠反向間隙補償;
5:刀具半徑、長度補償
6:菜單式操作
7:大容量程序存儲器
8:系統具有軟件、硬件限位,保證工作安全
9:輔助功能完善
合理緊湊的仿工業標準結構,剛性和精度優良的機械性能,穩定可靠的電氣系統控制,豐富靈活的操作功能,大方的整體造型,是靈巧的數控教學實驗設備,配備可靠的數控系統。 數控加工功能: 三坐標3軸聯動,三維曲面,模具輪廓,點陣絲孔和文字圖案加工。
序號 | 項目 | 參數 |
1 | 工作臺面積 | 250×500 mm2 |
2 | T型槽 | 3×12mm |
3 | 工作臺最大承重 | 30 Kg |
4 | X向行程 | 480 mm |
5 | Y向行程 | 250 mm |
6 | Z向行程 | 250 mm |
7 | X向快速移動速度 | 伺服:3m/min |
8 | Y向快速移動速度 | 伺服:3m/min |
9 | Z向快速移動速度 | 伺服:3m/min |
10 | 最小控制單位 | 0.001mm |
11 | 主軸孔錐度 | BT30 |
13 | 主軸電機功率 | 1.5Kw |
15 | 主軸最高轉速 | 2800 rpm |
16 | 選用刀具直徑范圍 | 1-12mm |
17 | 定位精度 | 0.02mm |
18 | 重復定位精度 | 0.01mm |
19 | 數控系統控制軸數 | 3軸 |
20 | 顯示界面 | 液晶顯示 |
22 | 機床外形尺寸(長寬高) | 1320*1400*1560 |
23 | 重量 | 約250kg |
24 | 數控系統 | 廣速 |
