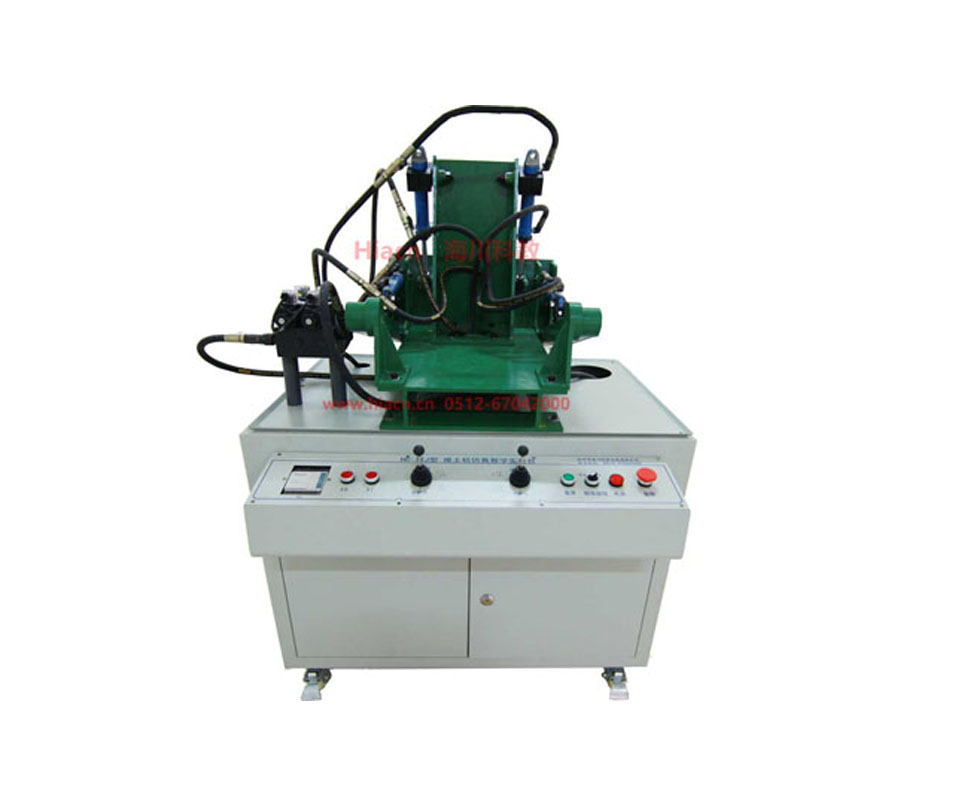

液壓推土機是以帶式拖拉機或輪胎式基礎車為主機體配以推土工作裝置和操縱機構組成的自行土石運輸施工機械,是工程機械中用途很廣泛的一個機種。它適用于大型土方施工工程,如
液壓推土機是以帶式拖拉機或輪胎式基礎車為主機體配以推土工作裝置和操縱機構組成的自行土石運輸施工機械,是工程機械中用途很廣泛的一個機種。它適用于大型土方施工工程,如建筑工地、施工筑路、水利工程、國防工事、修建路塹、平整場地、露天剝離等工程中推運、堆積、回填、平地、開挖和松土等作業。
一、實驗項目
1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。
2、液壓推土機械演示控制實驗。
3、可編程序控制器(PLC)電氣控制實驗:機-電-液一體控制實驗。
二、實驗內容
1、液壓推土機械演示控制實驗
鏟土 " 運土 " 卸土 " 空駛反回。
2、可編程序控制器(PLC)電氣控制實驗:機-電-液一體控制實驗。
1) PLC指令編程、梯形圖編程學習;
2) PLC編程軟件的學習與使用;
3) PLC與計算機的通訊、在線調試;
4) PLC在液壓傳動控制中的應用以及控制方案的優化。
三、性能與特點
1、實驗臺采用冷軋鋼板(并經過噴塑、防腐處理)制作,臺式結構,控制推操作于一體。
2、電氣操作控制為下置式,液壓站放置于液壓臺主柜內。整體結構緊湊,協調,布局美觀大方,實用性強,可供4-6人實驗。
3、推土機械按實物比例縮小的全金屬結構,實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。
4、挖掘機械是按實物的結構與縮小比例制作而成,能夠真實地體現其機械的實際工況,使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
5、實驗控制采用手動控制和自動控制兩種方式。
6、實驗部件采用耐壓膠管,壓力可達到25Mpa。
7、帶三相漏電保護、輸出電壓380V/220V,對地漏電電流超過30mA即切斷電源;電氣控制采用直流24V電源,并帶有過壓保護,防止誤操作損壞設備。
四、主要技術參數
電機型號:M3P4H523 功率:2.2KW 轉速:1420r/min
油泵型號:VAI-15F-A3 額定壓力:7Mpa 額定流量:8ml/rev
外形尺寸:1550×650×1800mm
五、液壓實驗臺的具體配置
序號 | 名稱 | 規格型號 | 數量 | 廠 家 | 備 注 |
---|---|---|---|---|---|
液壓站 | |||||
1. | 電機 | M3P4H523 | 1 | 捷佳 | |
2. | 變量葉片泵 | VAI-15F-A3 | 1 | 朝田液壓 | |
3. | 油箱 | 40L | 1 | 海川科教 | |
4. | 油位指示計 | YWZ-150 | 1 | 浙江東甌 | |
5. | 回油濾油器 | WU-160×100J | 1 | 浙江金洋 | |
6. | 空氣濾清器 | EF-25 | 1 | 浙江金洋 | |
7. | 液壓油 | 32# | 1 | 海川科教 | |
8. | 油路板集成塊 | 1 | 海川科教 | ||
液壓控制元件 | |||||
9. | 油缸 | M0B30/16/100LB | 2 | 上海正控 | |
M0B30/16/150LB | 2 | 上海正控 | |||
10. | 三位四通電磁換向閥 | D5-02-3C2 | 4 | 朝田液壓 | |
11. | 疊加式溢流閥 | MBP-02 | 1 | 朝田液壓 | |
12. | 節流閥 | MTP-02 | 4 | 朝田液壓 | |
13. | 疊加單向閥 | MCA-02 | 1 | 朝田液壓 | (動臂缸用) |
擴展機械模塊1(挖掘機械) | |||||
14. | 鏟斗 | 1 | 海川科教 | ||
15. | 斗桿 | 1 | 海川科教 | ||
16. | 轉動臂 | 1 | 海川科教 | ||
測控元器件 | |||||
17. | PLC | FX1S-20MR | 1 | 三菱 | |
18. | PLC通訊電纜 | 1 | 三菱 | ||
19. | 溫控儀 | XMTD-2001 | 1 | 上海 | |
20. | 熱電藕 | MT-PE00 | 1 | 上海 | |
21. | 加熱器 | 2KW | 1 | 蘇州 | 低溫時調節溫度用 |
22. | 接近開關 | LJ12A3-4-Z/BX | 2 | 長豐電子 | |
23. | 中間繼電器 | HH54P | 9 | 前進電器 | DC24V |
24. | 接觸器 | CJ20-25 | 3 | 德力西 | 20A 220V |
25. | 三相漏電保護開關 | DZ47LE | 1 | 德力西 | C20 |
26. | 塑料外殼式斷路器 | DZ108-20 | 2 | 德力西 | 6.3-10A |
27. | 單極斷路器 | DZ47-63 | 2 | 德力西 | C6 1P |
28. | 單極斷路器 | DZ47-63 | 2 | 德力西 | C3 1P |
29. | 緊停按鈕 | LAY50-11Z | 1 | 上海雙科 | |
30. | 自鎖帶燈按鈕 | LAY50-11DT/24 | 12 | 上海雙科 | |
31. | 兩檔旋鈕 | LAY50-11X2 | 2 | 上海雙科 | |
32. | 信號燈 | NXD-211 | 21 | 上海雙科 | 24V |
33. | 開關電源 | HS-150-24 | 1 | 上海明緯 | |
34. | 普通按鈕 | CAY50-11 | 9 | 上海雙科 | |
35. | 快速插頭插座 | XS12K2P | 18 | 錦連電器 | 二芯 |
36. | 二極管 | ZN4007 | 6 | MIC | 200V |
37. | 電器控制模塊 | 1 | 海川科教 | ||
軟件與文檔資料 | |||||
38. | PLC編程軟件 | 1 | 三菱 | ||
39. | PLC編程手冊 | 1 | 三菱 | ||
40. | 溫控儀使用說明書 | 1 | 上海德兆 | ||
41. | 實驗指導書 | 1 | 海川科教 | ||
42. | 裝箱單 | 1 | 海川科教 | ||
輔助元件 | |||||
43. | 三通接頭 | M16×1.5 | 6 | 海川科教 | |
44. | 三通接頭 | M14×1.5 | 6 | 海川科教 | |
45. | 耐壓膠管 | 20 | 上海 | ||
46. | 防震壓力表 | YTN60 (0-10MPa 2.5級) | 4 | 紅旗 | |
47. | 液壓閥過渡集成塊 | 4 | 海川科教 | 鋁合金和PVC組合模塊 | |
配套工具 | |||||
48. | 活動扳手 | 10,, | 1 | 上海 | |
49. | 活動扳手 | 12,, | 1 | 上海 | |
50. | 內六角扳手 | 1 | 上海 | ||
51. | 開口扳手 | 5-6 | 上海 | ||
52. | 開口扳手 | 8-10 | 1 | 上海 | |
53. | 開口扳手 | 12-14 | 1 | 上海 | |
54. | 開口扳手 | 17-19 | 1 | 上海 | |
55. | 螺絲刀(一字、十字) | 6,, | 各1 | 上海 | |
56. | 螺絲刀(一字、十字) | 2,, | 各1 | 上海 | 小型 |
57. | 螺塞 | M10×1 | 10 | 上海 | |
58. | 尖嘴鉗 | 1 | 上海 | ||
59. | 工具盒 | 1 | 上海 | ||
60. | 防塵罩 | 1 | 海川科教 | ||
易損件 | |||||
61. | 組合墊 | φ10 | 10 | 寧波 | |
62. | O型圈 | 20 | 寧波 | ||
63. | O型圈 | 10 | 寧波 | ||
64. | O型圈 | 10 | 寧波 | ||
65. | 堵絲 | 1/8 | 5 | 蘇州 | |
66. | 生料帶 | 1 | 蘇州 | ||
67. | 自鎖按扭 | 2 | 上海雙科 | ||
68. | 信號燈 | φ10 | 2 | 上海雙科 | 24V |
69. | 按鈕開關 | LAY50-11DT | 2 | 上海雙科 | 24V |
70. | 壓力表 | Y60-2.5MPa | 1 | 紅旗儀表 | |
實驗操作臺 | |||||
71. | 輔助平臺 | 1000×800×400mm | 2 | 海川科教 | |
72. | 推土機械 | 1200×900×700mm | 1 | 海川科教 |
