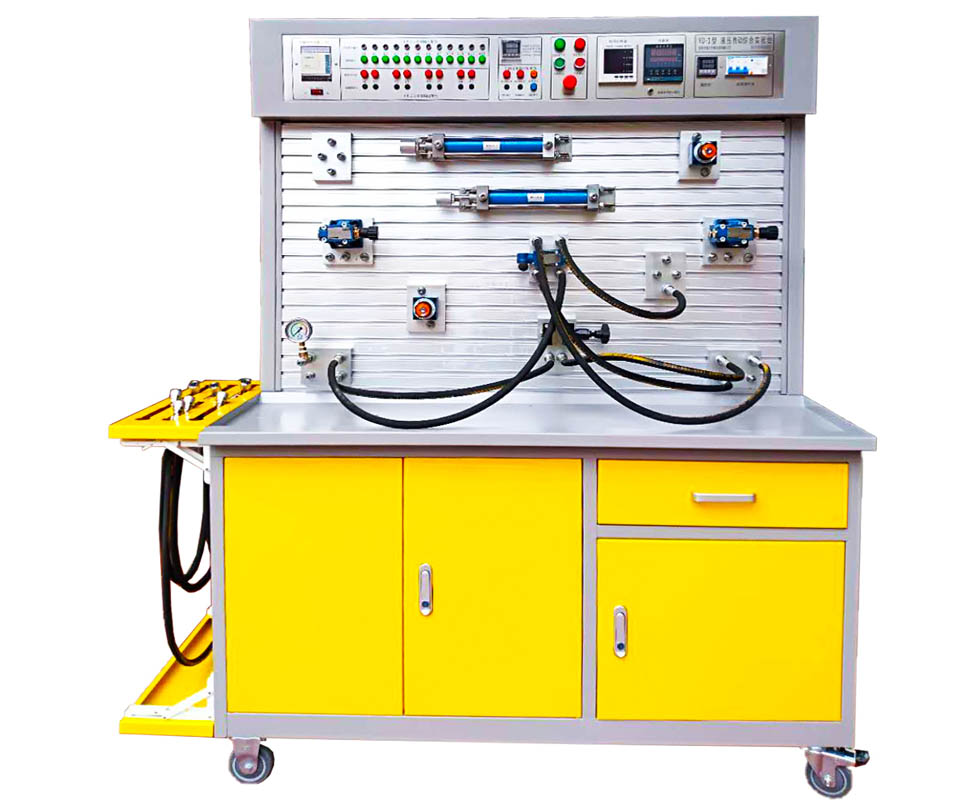

YD-1型液壓綜合實驗臺適用于各類工科院校液壓傳動課程的實驗教學,是現今較為主流的液壓課程教學實驗設備之一,它采用先進的力士樂型液壓元件和獨特的模塊化設計,構成插接方
YD-1型液壓綜合實驗臺適用于各類工科院校液壓傳動課程的實驗教學,是現今較為主流的液壓課程教學實驗設備之一,它采用先進的力士樂型液壓元件和獨特的模塊化設 計,構成插接方便的 液壓回路實驗系統。學生可按照自己的設計思路,通過自選式的液壓回路搭接形式進行實驗,通過實驗使學生對液壓系統的組成、液壓系統的工作原理、壓差與流量 的特性、主要元部件的靜、動態特性測試以及各種液壓回路的應用有了更深刻的認識,進而提高了學生對液壓系統的動手能力和設計水平,增強學生未來上崗后的液 壓系統的實際操作經驗和綜合運用的能力。
一、技術參數:
1) 輸入電源電壓:三線五線AC380V± 10% 50HZ;
2) 模塊和元件直流電壓:DC24V,4.5A,帶自動短路保護功能;
3) 使用環境:溫度-10℃~+40℃相對濕度<85%(25℃)海拔<4000m(防塵防潮);
4) 產品尺寸:長×寬×高=1600mm*620mm*1850mm;
5) 額定壓力:<=6.3Mpa;
6) 凈重:約為220kg ;
7) 液壓泵組:配有葉片泵和進口驅動電機(臺灣神宇),公稱容積50L;功率1.5KW,額定壓力6.3 Mpar,轉速1450r/min時流量為10L/min ,公稱排量6.67mL/r,容積效率 90%;
8) 儀器儀表:設備配有流量傳感器、溫度傳感器、光電傳感器、轉速傳感器、溫控儀、累時器、限位器等功能完整的儀器儀表,為液壓拓展實驗提供了良好的硬件基礎。
二、主要特點:
1、實驗臺:全鋼框架,泵組封閉隱藏式設計,實驗臺帶抽屜、存儲柜和液壓油管放置支架,實驗平臺設計有回油盤;裝有帶自鎖結構的萬向輪,方便設備的移動和定位。
2、實訓屏:實訓屏采用航天鋁材質開模制作,實訓屏設計結構為“T”型溝槽形式,配合液壓元件上的安裝底板可以快捷的進行液壓元件的安裝和更換。
3、連接方式及密封材料:液壓連接方式采用閉鎖式快換接頭,接頭內密封件均為密封性較好的器件,使用過程不漏油。
4、電氣元件:電源為臺灣明緯,電氣開關為HGG海格電氣,繼電器組為歐姆龍,交流接觸器為施耐德SE;
5、安全性能:該設備帶電氣接地、漏電保護(漏地電流超30mA自動斷電),缺相保護,直流過載保護??刂齐娐窞?4V直流安全電壓,電氣導線為安全高絕緣實驗導線。
6、軟件:本設備配備了功能強大的液壓仿真教學軟件,分別為:德國FESTO費斯托FluidSIM3.6液壓(氣動)仿真設計軟件;虛擬液壓回路組態仿真控制軟件;
7、多種控制方式:PLC控制、繼電器控制、手動控制、軟件控制等多種控制方式。
三、配套軟件
1、虛擬液壓組態仿真軟件:
該組態軟件能直接與液壓實驗臺的硬件進行通訊和控制,并且組態王中的I/O也直接能與PLC的I/0 進行通訊,可在計算機屏幕上形象的把液壓油的流動方向、各種液壓閥內部閥芯的工作狀態、油缸的工作過程和泵的工作原理實時的顯示出來。
1、顯示液壓仿真油管內部液壓的流向; 2、電磁鐵的工作指示燈;
3、液壓油缸; 4、三位四通電磁換向閥的結構圖,閥芯可根據實際工作位置切換;
5、接近開關,可實時的讀取到接近開關的工作狀態;(如上圖:綠顏色表示電磁鐵處于工作狀態,相對應的PLC端口輸出控制信號)
6、液壓回路工作原理圖;
7、虛擬壓力表;(可在虛擬面板里打開參數調節溢流閥控制壓力,并在壓力表虛擬讀數中顯示)
8、壓力表虛擬讀數; 9、定量齒輪泵工作部分;
10、液壓油源; 11、直動式溢流閥;
12、虛擬按鈕控制面板,可替代硬件PLC按鈕信號輸入;13、液壓系統工作狀態表。
2、德國(費斯托)FESTO液壓仿真軟件:
利用FluidSIM液壓(氣動)仿真設計軟件,不僅可以對各種閥的結構進行演示,還可設計回路,并進行參數調整及仿真動作。學生在實際搭接實驗回路前,可以利用該軟件在計算機上反復修改實驗方案,直至仿真運行成功。然后再運用液壓實驗裝置實際搭接設計回路,有前面仿真系統練習基礎,一般實際搭接較為順利。從而提高了實驗效率。
四、實驗項目:
1、液壓元件的結構實驗;
2、液壓元件性能測試實驗;
3、液壓回路組態畫面演示及控制實驗;
該組態軟件中的I/O口能直接與PLC的I/0口 進行通訊,可在計算機屏幕上形象的把各液壓回路中液壓油的流動方向、各種液壓閥內部閥芯的工作狀態、油缸的工作過程和泵的工作原理實時的顯示出來。能實時在計算機執行控制,能清晰看到不同的顏色演示的液壓回路油路的原理,使師生在實驗過程中能更加直觀的學習和了解實驗內容。
4、 液壓基本回路實驗
(1)、壓力控制回路實驗;
A、限壓回路:
B、變壓回路:
C、卸荷回路:
D、穩壓回路:
E、卸壓回路:
F、減壓回路
(2)、速度控制回路實驗;
A、調速回路:
B、同步回路:
(3)、方向控制回路實驗;
A、換向回路:
B、鎖緊回路:
C、順序回路:
D、平衡回路:
E、緩沖回路:
(4)、其它綜合組裝和擴展性回路實驗。
5、可編程序控制器(PLC)電氣控制實驗,機電液一體化控制實驗。
(1)、PLC的指令編程,梯形圖編程的學習;
(2)、PLC編程軟件的學習及使用;
(3)、PLC與計算機的通訊,在線調試、監控;
(4)、PLC對液壓傳動控制中的應用及控制方案的優化。
YD-1型液壓綜合實驗臺配置清單
序號 | 名 稱 | 規 格 型 號 | 數量 | 備 注 |
一、實 驗 臺 | ||||
1. | 實驗臺(鋁合金“T”型槽面板) | 1700mm x 620mm x 1680mm 全鋼結構,實驗臺主材為2mm厚度鋼板制作,整機亞光噴塑; | 1套 | 蘇州海川自制 |
2. | 油管放置架 | 附在實驗臺上 | 1件 | 蘇州海川自制 |
3. | 回油盤 | 油實驗平臺和液壓元件存入柜各一個 | 2件 | 蘇州海川自制 |
4. | 元件存入柜 | 1.5mm厚度金屬板制成,亞光噴塑 | 1組 | 蘇州海川自制 |
5. | 抽屜 | 導軌式組合抽屜,1.5mm以上鋼板亞光噴塑 | 1組 | 蘇州海川自制 |
6. | 實驗屏(鋁型材) | 1210mm*640mm*20mm 實驗屏為“T”型槽鋁型材 | 1套 | 蘇州海川自制 |
7. | 電氣柜 | 1.5mm鋼板亞光噴塑,放置電氣組件 | 1套 | 蘇州海川自制 |
8. | 萬向輪 | 2.5mm優質鋼材;帶自鎖功能;滾輪式軸承 | 4個 | 安裝在實驗臺底部 |
二、液壓部分 | ||||
1、液壓實驗臺 泵站 | ||||
9. | 驅動電動機(低噪) | 1-2HP 4P 采用銑鐵外殼運轉躁音低于60分貝,臥式Vp-12 泵組總功率1. 5KW | 1臺 | 臺灣神宇 |
10. | 葉片泵 | 流量10L/min 壓力8MPa、公稱排量8mL/r,容積效率 95%具有壓力調整和流量調節裝置,壓力和流量可調整,側板采用液壓平衡 | 1只 | 臺灣神宇 |
11. | 溫控儀 | 儀表顯示油箱油溫,并溫度超過設定值,自動斷電,起安全保護作用 | 1只 | 日本ORMON歐姆龍 |
12. | 油箱 | 50L,金屬鋼板折邊制作,蓋邊加厚材料作支撐,表面噴塑,外形美觀大方 | 1只 | 自制 |
13. | 空氣濾清器 | 活動網口徑φ32,通過流量大于20L/min | 1只 | 過濾精度300目 |
14. | 濾油器 | MF-03 過濾精度200目 | 2只 | 臺灣油升 |
15. | 油溫油面計 | 鍍銘鐵質外殼 | 1只 | 臺灣油升 |
2、液壓實驗臺 執行元件 | ||||
16. | 雙作用液壓缸 | 行程200mm,桿徑與活塞比1:2 | 2只 | 正控液壓 |
17. | 加載板 | 15mm后度金屬板制成 內置在實驗臺內 | 1塊 | 蘇州海川自制 |
3、液壓實驗臺 液壓元件 | ||||
18. | 節流閥截止閥 | 單向節流閥 ,螺紋口徑M16,流量24L/min ,最大壓力35MPa | 2只 | 北京華德液壓 |
19. | 單向閥 | 管式單向,流量:30L/min ,最高壓力31.5 MPa螺紋口徑 M16 | 2只 | 北京華德液壓 |
20. | 液控單向閥 | 液控單向閥, 口徑: φ10,最大流量:80L/min ,最小啟動壓力:0.5MPa | 2只 | 北京華德液壓 |
21. | 直動式溢流閥 | 板式最大流量:100L/min ,最大壓力31.5MPa | 2只 | 北京華德液壓 |
22. | 先導式溢流閥 | 先導溢流,口徑:10,壓力調節范圍:2-8MPa ,最大流量:100L/min ,最大壓力31.5MPa , 配置鋁安裝底座 | 1只 | 北京華德液壓 |
23. | 順序閥 | DZ1 最大流量:150L/min,最大壓力:31.5MPa ,壓力調節范圍:0.3-21 MPa,配置鋁安裝底座 | 2只 | 北京華德液壓 |
24. | 調速閥 | cf 0.05-4L/min ,free flow 20L/min max pressure 工作壓力21 MPa ,配置兩口流路板,螺紋口徑M16 | 2只 | 北京華德液壓 |
25. | 減壓閥 | 口徑: φ6 最大流量60L/min ,壓力調節范圍:0.3-25 MPa ,最大壓力31.5MPa, 配置鋁安裝底座 | 1只 | 北京華德液壓 |
26. | 二位三通電磁換向閥 | 流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件,帶LED顯示 | 1只 | 北京華德液壓 |
27. | 二位四通電磁換向閥(單) | 流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件,帶LED顯示 | 2只 | 北京華德液壓 |
28. | 三位四通電磁換向閥(O) | 流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件,帶LED顯示 | 1只 | 北京華德液壓 |
29. | 三位四通電磁換向閥(M) | 流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件,帶LED顯示 | 1只 | 北京華德液壓 |
30. | 三位四通電磁換向閥(H) | 流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件,帶LED顯示 | 1只 | 北京華德液壓 |
31. | 二位四通手動換向閥 | 流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件,帶LED顯示 | 1只 | 北京華德液壓 |
32. | 壓力繼電器 | 彈簧管式 | 1只 | 北京華德液壓 |
33. | 四通 | 鋁型材,鋁錠AL6063開模制成, | 4只 | 蘇州海川自制 |
34. | 甘油式壓力表 | 10MPa 硅油耐震 內紅色標簽分別顯示MPa值和psi值 | 3只 | 油升 |
4、液壓實驗臺 輔件 | ||||
35. | 高壓油膠管 | 各種實驗臺適用尺寸油管,兩端為公制螺紋,閉鎖式接頭膠層內置鋼絲,耐壓值28MPa | 1套 | 臺灣SANYANG |
36. | 開閉式快換接頭 (公接頭) | 8通徑,帶自動閉合功能,接插不漏油 | 1套 | 自制 |
37. | 開閉式快換接頭 (母接頭) | 8通徑,帶自動閉合功能,接插不漏油 | 1套 | 自制 |
38. | 接頭、液壓底板密封件 | 液壓件配套用 | 1套 | 德國油控 |
39. | 液壓元件底板 | 航天鋁開??稍趯?shí)驗屏上迅速搭接 | 1套 | 自制 |
40. | 液壓油 | 普力抗磨液壓油32# | 50升 | 中國石化 |
41. | 固定支架 | 每個支架帶T型固定鎖緊旋扭 | 4只 | 自制 |
5、液壓實驗臺 儀器儀表 | ||||
42. | 流量測試傳感器 | LWGY-6,渦輪式流量傳感器,精度0.5級,可4-20mA標準電流信號輸出,軸、軸承都采用硬合金材料 | 1只 | 中國國弈 |
43. | 流量積算儀 | XSM系列,測量頻率范圍 0.1-25kHz,基本誤差小于0.01% | 1只 | 中國廣控 |
44. | 轉速傳感器 | 二線制 | 1只 | 滬工 |
45. | 轉速顯示表頭 | HB48內含延時、累時、頻率、轉速計數等32種功能,并提供DC9V輸出 | 1只 | 北京匯邦 |
46. | 溫度傳感器 | 表面/液體熱電偶NR-81530 分度號:K、E、J,導線長度:2000㎜ 使用溫度范圍: -50℃ ~ 500℃ | 1只 | 上海群特 |
47. | 累時器 | HB48內含延時、累時、頻率、轉速計數等32種功能,并提供DC9V輸出 | 1只 | 北京匯邦 |
48. | 電感式接近開關 | PNP型 24V 0.5A,二線制,線長1.2米,絕緣等級高,耐油,耐腐蝕 | 4只 | 中國滬工 |
49. | 限位開關 | 上海 | 4只 | 上海新儀 |
6、液壓實驗臺 電氣控制單元 | ||||
50. | 可編程序控制器(PLC) | 三菱FX1S-20mr-001 | 1只 | 三菱 |
51. | 可編程控制通訊電纜 | 數據傳送電纜 | 1套 | 三菱 |
52. | 穩壓電源 | WV分別輸出DC24V 4.5ADC12V 1.5A | 1只 | 臺灣明緯 |
53. | 電源啟停模塊 | 含三相四線漏電保護(輸出380V/220V) | 1套 | HGG(海格電氣) |
54. | 交流接觸器 | 施耐德 | 1只 | 法國 施耐德SE |
55. | 按鈕模塊 | 啟動按鈕,編程控制器輸入輸出等 | 1套 | 上海遠大等 |
7、液壓實驗臺 軟件 | ||||
56. | FluidSIM3.6液壓仿真設計軟件 | 中文版 | 1套 | 德國費斯托 |
57. | 組態回路控制仿真教學軟件 | 中文版 | 1套 | 蘇州海川 |
8、液壓實驗臺 易損件 | ||||
58. | 密封膠帶 | (生料帶) | 1卷 | 上海 |
59. | 密封組合墊片 | Φ16 | 1套 | 德國油控 |
60. | 密封圈 | 接頭配套 | 1套 | 德國油控 |
61. | 開閉式快換接頭 | 雙閉鎖接頭 | 1套 | 自制 |
62. | 按鈕開關 | 安裝孔Φ10 | 1只 | 上海遠大 |
63. | 電器控制按鈕 | 遠大 | 3只 | 上海 |
64. | 電信號插頭、插座 | 上海精藝 | 1套 | 精藝 |
9、液壓實驗臺 資料 | ||||
65. | 實驗指導書 | 紙質 | 1冊 | 實驗指導書 |
66. | PLC編程手冊 | 紙質(電子檔) | 1冊 | PLC編程手冊 |
67. | 儀表說明書 | 紙質 | 1冊 | 儀表說明書 |
68. | 傳感器說明書 | 紙質 | 1冊 | 傳感器說明書 |
10、液壓實驗臺 工具 | ||||
69. | 活動扳手 | 10” | 1把 | 10” |
70. | 開口扳手 | 14-17 | 1把 | 14-17 |
71. | 橡皮錘 | 木柄 | 1把 | 滬工 |
72. | 內六角扳手 | 10mm | 1把 | 扳手 |
73. | 內六角扳手 | 8mm | 1把 | 扳手 |
74. | 內六角扳手 | 6mm | 1把 | 扳手 |
75. | 內六角扳手 | 5mm | 1把 | 扳手 |
76. | 內六角扳手 | 4mm | 1把 | 扳手 |
77. | 內六角扳手 | 3mm | 1把 | 扳手 |
78. | 內六角扳手 | 2.5mm | 1把 | 扳手 |
79. | 內六角扳手 | 2mm | 1把 | 扳手 |
80. | 內六角扳手 | 1.5mm | 1把 | 扳手 |
81. | 十字螺絲刀 | 3×75mm | 1把 | 十字螺絲刀 |
82. | 十字螺絲刀 | 5×75mm | 1把 | 十字螺絲刀 |
83. | 十字螺絲刀 | 6×100mm | 1把 | 十字螺絲刀 |
84. | 一字螺絲刀 | 3×75mm | 1把 | 一字螺絲刀 |
85. | 一字螺絲刀 | 5×75mm | 1把 | 一字螺絲刀 |
86. | 一字螺絲刀 | 6×100mm | 1把 | 一字螺絲刀 |
87. | 一字螺絲刀 | 6×150mm | 1把 | 一字螺絲刀 |
88. | 尖嘴鉗 | 滬工 | 1把 | 滬工 |
89. | 油棉 | 清潔用品 | 1包 | 清潔用品 |
90. | 毛巾 | 清潔用品 | 5條 | 清潔用品 |
