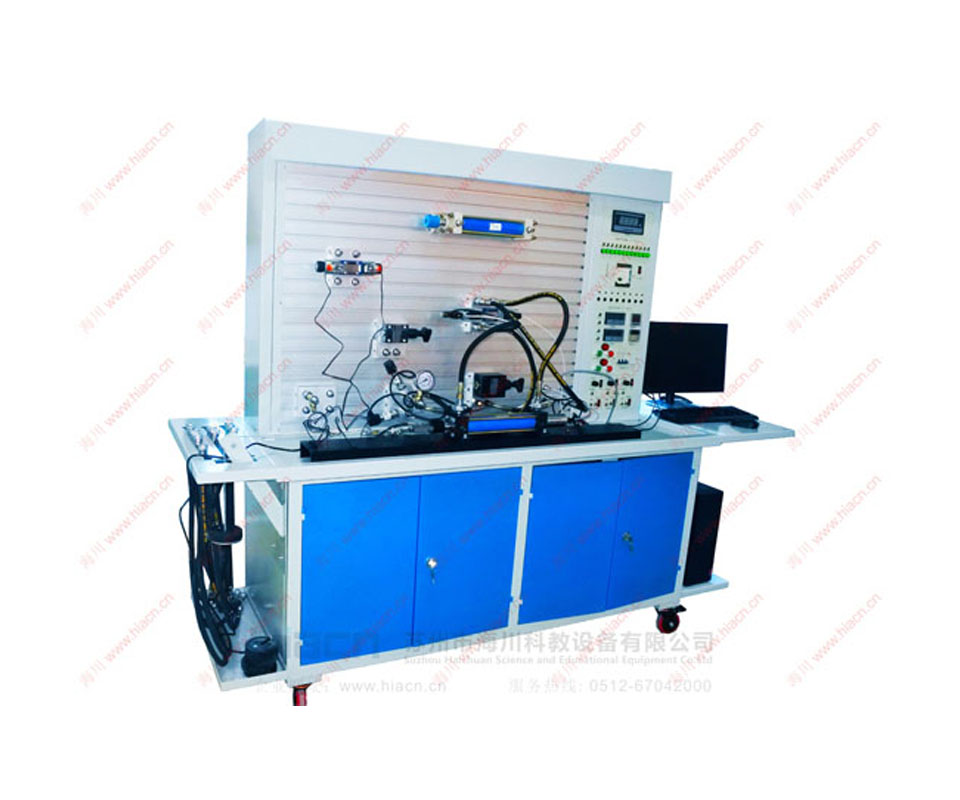

YD-3型比例型液壓PLC控制實驗臺是在YD-2型液壓實驗臺的基礎上,增加了比例溢流閥、比例電磁換向閥,通過專用的比例電路控制比例閥,達到對比例閥的認識及應用。一、液壓系統主要
YD-3型比例型液壓PLC控制實驗臺是在YD-2型液壓實驗臺的基礎上,增加了比例溢流閥、比例電磁換向閥,通過專用的比例電路控制比例閥,達到對比例閥的認識及應用。
一、液壓系統主要特點:
1、實驗臺結構 :2.0mm鋼板主體冷作而成,T型槽鋁型材操作平臺
2、元件模塊化 :各液壓元件成獨立模塊,配有方便安裝的底板,可以隨意在通用鋁合金型材板上組建各種實驗回路,操件簡單快捷
3、連接方式:快速可靠,密封性能好、不漏油、拆卸簡便省時
4、元件性能:采用標準的工業液壓元件,性能可靠、安全
5、系統安全性:采用進口電機泵組,低噪音、壓力流量自動限壓;電源帶漏電保護,漏電(漏地電流超30mA自動斷電),缺相,自動斷開總電源,控制電路均為24V直流安全電壓
6、測量?jī)x器:0.5級精確測量精度
7、控制方式:微機與可編控制器(PLC)通訊,可電氣自動控制、手動控制 可在線編程監控、遠程控制及故障檢測。
8.易維護性: 易維護設計,維護檢修工作量小,脫油前和脫油后元件分開放置、并設有回油盤可對資源進行回收實現二次利用。因?yàn)楠?dú)特的防護和易維護設計,需維護的器件特別少且易于維護,運行狀態下可以方便簡單地維護,整機維護一次一般不超過1小時,工作量極小,且不需要經常維護。極大地提高了系統的靈活性 先進性、安全性、穩定性、可管理性以及可擴展性的全面要求
二、實驗項目:
1. 標準系列液壓元件工作原理認識實驗液
2. 液壓元件能測試實驗,
a、液壓泵的特性測試;b、溢流閥的特性測試;
c、節流閥的特性測試;d、調速閥的特性測試;
e、減壓閥的特性測試;f、順序閥的特性測試;
g、液壓缸的特性測試。
h、比例溢流閥的特性測試
j、比例電磁換閥的特性測試
3. 液壓元件系統創意設計性實驗。
4. 11大類30大項擴展可達百余種典型回路及性能測試實驗
(1)液壓回路性能實驗
1.節流調速回路性能實驗 2. 壓力形成性能實驗
3.溢流閥一級遠程調壓 4. 多個溢流閥的遠程調壓
5.液壓泵的調壓回路
(2)減壓回路
6.減壓閥的一級減壓 7.減壓閥的二級減
(3)卸荷回路
8.電磁換向閥的卸荷回路 9.溢流閥與壓力繼電器的卸荷回路
10.先導式溢溢閥的卸荷回路 11.三位四通電磁換向閥中位機能泄壓回路;
(4)卸壓回路
12.節流閥卸壓回路 13.溢流閥閥卸壓回
14.用順序閥的卸壓回路
(5)平衡回路
15.順序閥的平衡回路 16.單向節流閥的平衡回路
17.采用液控單向閥的平衡回路; 18.采用單向調速閥的平衡回路;
(6)調速回路
19. 變量泵—液壓缸的容積式調速回路 20.變量泵—調速閥調速回路
21. 差動回路 22.串、并聯調速回路
23.節流閥控制的(進油、回油、旁油)節流調速回路
24.調速閥控制的(進油、回油、旁油)調速回路
25.電磁閥控制的減速回路 26.用變量泵-節流閥的容積調速回路27.調速閥并聯的二次進給回路 28.調速閥串聯的二次進給回路
(8)液壓缸同步回路
29. 液壓缸串聯同步回路 30.節流調速閥的同步回路
31.節流閥控制的同步回路
(9)液壓缸順序動作回路
32.壓力繼電器的順序動作回路 33.順序閥的順序動作回路
34.電容式接近開關的順序動作 35.時間繼電器的順序動作
36.換向閥控制換向回路
(10)緩沖回路
37.節流閥的緩沖回路 38.溢流閥的緩沖回路
39.用調速閥的緩沖回路;
(11)鎖緊回路
40.單向閥的鎖緊回路 41.電磁閥的中位機能的鎖緊回路
42.液控單向閥的鎖緊回路 43.換向閥閉鎖回路
44.用雙液控單向閥的鎖緊回路
5.常用液壓元件的性能測試:
(1)比例溢流閥的控制特性測試;(比例溢流閥的控制電壓和輸出壓力之間的關系)
(2)比例溢流閥的負載特性測試;
(3)比例溢流閥的動態特性測試;
(4)比例方向閥的控制特性測試;
(5)比例方向閥的節流特性測試;
(6)比例方向閥動態特性測試;
(7)電磁比例位置控制系統的性能試驗。
6.液壓比例控制相關實驗:
(1)電磁比例溢流閥的穩壓控制回路實驗;
(2)電磁比例溢流閥壓力控制系統;
(3)電磁比例方向閥的換向回路;
(4)電磁比例方向閥的截流特性的調速控制回路;
(5)比例控制系統的液壓缸位置控制實驗;
(6)比例系統的簡單液壓閉環控制實驗。
5. 智能化數據采集系統實驗:可進行實驗數據采集、分析、處理、即時顯示、實驗曲線自動生成等
三、實驗臺組成
實驗臺由實驗工作臺、液壓泵站、常用液壓元件、電氣控制單元、數據采集系統等幾部分組成。
1. 實驗工作臺
實驗工作臺由金屬板材主體、鋁型材操作面板構成。面板帶“T”溝槽形式的鋁合金型材結構,可以方便、隨意地安裝液壓元件,搭接實驗回路。
工作臺尺寸:長×寬×高=2000mm×750mm×1850mm (其包裝后約300kg)
2. 液壓泵站
系統額定工作壓力:6.3Mpa。(最大可至7Mpa)
?、? 電機—泵裝置(2臺)
變量葉片泵-電機
變量葉片泵:?jiǎn)蜗?,公稱排量6.67mL/r,容積效率 90%;
電機:三相交流電壓,轉速1450r/min;
定量葉片泵-電機
定量葉片泵:額定壓力7Mpa
電機:三相交流電壓,轉速1450r/min;
?、? 油箱:公稱容積50L;附有液位、油溫指示計,吸油、回油濾油器,安全閥等
3. 常用液壓元件
以國產力士液壓元件為主配置詳見配置清單。
液壓元件均配有油路過渡底板,可方便、隨意地將液壓元件安放在鋁合金型材面板上。
4. 電氣測控單元
可編程序控制器(PLC):日本MITSUBISHI系列,I/O口20點,繼電器輸出形式,電源電壓:AC 220V/50Hz,控制電壓為DC24V,設有手動,自動,延時,順序等控制功能,并配有壓力表、流量計、功率表、轉速表、累時器等測量工具。
5. 數據采集系統
計算機:DELL(戴爾),CPU P4,1G內存,160G硬盤,17’液晶顯示器
數據采集卡 1塊
壓力傳感變送器 2只;
流量傳感變送器 1只;
功率傳感變送器 1只;
溫度傳感變送器 1只;
計時器 2只。
