該實驗設備是隨著液壓傳動技術發展和應用而發展起來的的新型液壓實驗設備。其控制精度和響應的快速性遠遠高于普通的液壓傳動實驗設備。在液壓技術實驗教學環節中,能夠?qū)σ簤?/p>

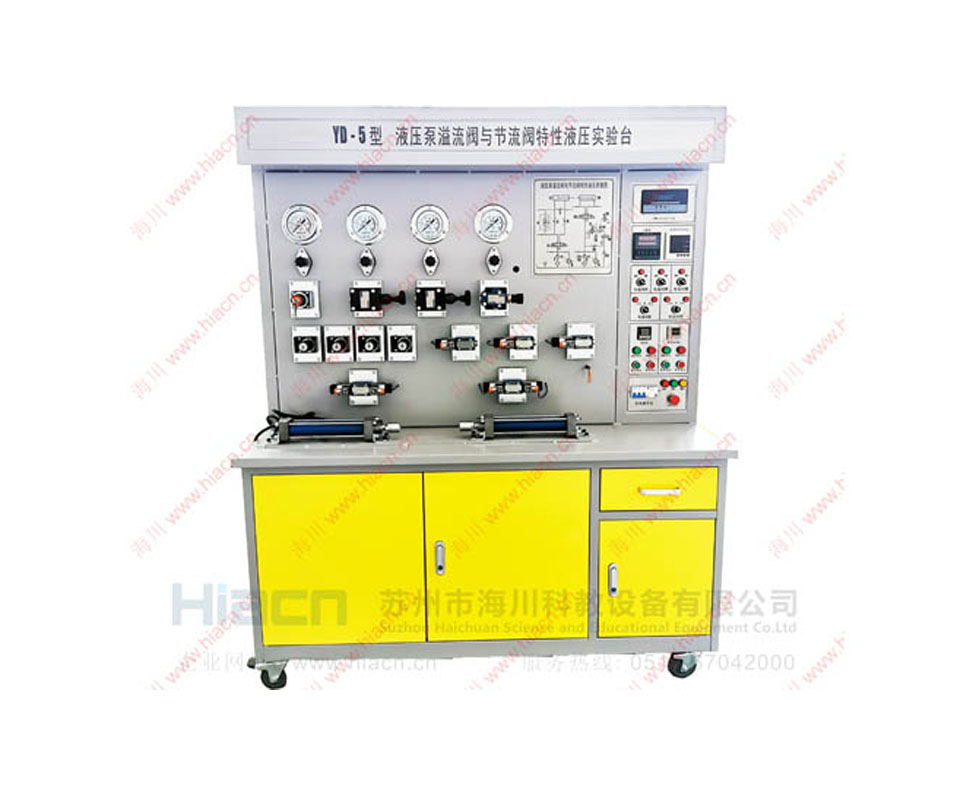

該實驗設備是隨著液壓傳動技術發展和應用而發展起來的的新型液壓實驗設備。其控制精度和響應的快速性遠遠高于普通的液壓傳動實驗設備。在液壓技術實驗教學環 節中,能夠?qū)σ簤洪y泵的靜態、動態性能測試,讓學生直觀的了解液壓系統核心元件的性能和主要技術參數。我單位設計開發的YD-3型 液壓閥泵性能測試實驗臺能夠滿足高等院校、職業院校的實驗教學及科研開發需要,并可以根據現場的實際需要經升級后增加新的實驗項目,具有良好的可擴展性。
參考實驗標準:
1.GB7935-87 液壓元件 通用技術條件
2.JB/T 7042-93 液壓齒輪泵 試驗方法
3. JB8104-87 流量控制閥 試驗方法
4. JB8105-87 壓力控制閥 試驗方法
5. JB8106-87 方向控制閥 試驗方法
6.JB/T 7044-93 液壓軸向柱塞泵 試驗方法
測試軟件
為了使軟件界面更加友好、操作更加簡單,我們開發了全中文的基于WindowsXP操作系統的測試軟件,界面美觀大方,提示信息及其幫助全部為中文,易于掌握,操作使用方便,系統穩定性和容錯性好。為了便于維護和使用,軟件在設計開發時采用了模塊化結構以及分層菜單和容錯技術。為提高數據采集的精度,程序中使用了多媒體定時器,采樣精度達到1ms。同時在軟件的編制中采用了多線程技術,采集、顯示和存儲分線程操作,提高采集和顯示的實時性,同時加速代碼執行速度,節約系統資源。數據庫采用SQLSERVER2000便于數據的保存和查詢。
在 主控模塊中,根據試驗項目及其擴展功能來設計菜單,測試軟件的主要菜單內容包括:文件、系統測試、報表管理、技術參數入庫、設置、工具和幫助等。對于每一 個測試項目,通過點擊菜單或者界面上的相關按鍵,程序?qū)σ簤合到y(tǒng)的相關電磁閥和電控系統的加載裝置自動進行相關設置,只需要填寫試驗的編號,手動填寫其他 相關參數,即可完成相關的試驗,操作方便,易學易用。用戶也可在界面上手動設置液壓系統和電控系統,進行其他一系列擴展試驗,靈活性高。報表管理給用戶和 數據庫之間建立了一個交互的平臺,可以輕松實現試驗數據和相關試驗圖線的查詢和打印。
測試系統的特點
(1) 系統動靜態性能測試采用同一個實驗臺,通過相應截止閥的開閉,實現動靜態性能試驗的切換。
(2)全部實現工控機輔助測試及遠程控制,軟件接口開放,可靈活擴展與升級。
(3) 系統加載采用比例節流閥,節省了人力和實驗時間,且實驗結果精確。
(4) 所有實驗所需的輸入信號,均由工控機的虛擬信號源產生,簡化了實驗設備(如超低頻信號發生器、頻響分析儀等) 。
(5) 實驗過程中的壓力、流量、輸入電流等信號,既可通過實物儀器儀表顯示也可通過虛擬儀器的軟面板顯示等。
測試系統的組成
1、實驗平臺;
2、實驗所需的液壓閥液壓泵等元件;
3、工控機;
4、測試系統;
5、傳感器等儀器儀表;
6、液壓泵組動力站系統;
7、實驗說明書、使用手冊等
