一、概述 本公司力求實用根據學校教學要求需要、特制一套《冷沖壓與塑料成型工藝及模具設計》與《塑料成型模具》等教材設計而成的模具陳列柜,模具陳列柜共分十個柜 和一臺CD解說控制臺。模型材料采用工程
一、概述

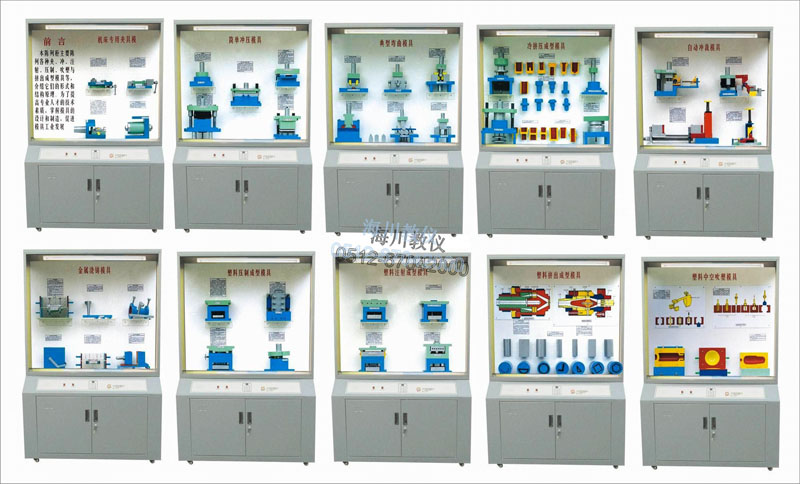

本公司力求實用根據學校教學要求需要、特制一套《冷沖壓與塑料成型工藝及模具設計》與《塑料成型模具》等教材設計而成的模具陳列柜,模具陳列柜共分十個柜 和一臺CD解說控制臺。模型材料采用工程塑料制作,板面附有必要文字說明,演示形象逼真,制作工藝美觀,使用模具陳列柜提高教學效果,是一套現代化模具設計課程應用陳列室設備。
二、性能規格特點
(1)陳列柜中的模型都配備了創新原理分析及設計過程文字說明。
(2)柜內板面為鋁塑夾層板,柜內大標牌采用中英文對照。
(3)陳列柜外形尺寸:1200mm寬×400mm厚×1800mm高。
(4)柜體材質:有鋼柜和鋁合金+板材兩種柜體可選。
三、各柜內容如下:
序號和名稱 | 陳列柜內模型內容 |
第一柜 機床專用夾具模 | 前言、蓋板式鉆床夾具、活動V形架的應用、加工支架的車床夾具、固定式鉆床夾具。 |
第二柜 簡單沖壓模具 | 簡單沖裁模、導板式簡單落料模、具有自動擋料裝置的連續模、整裝式復合模、倒裝式復合模。 |

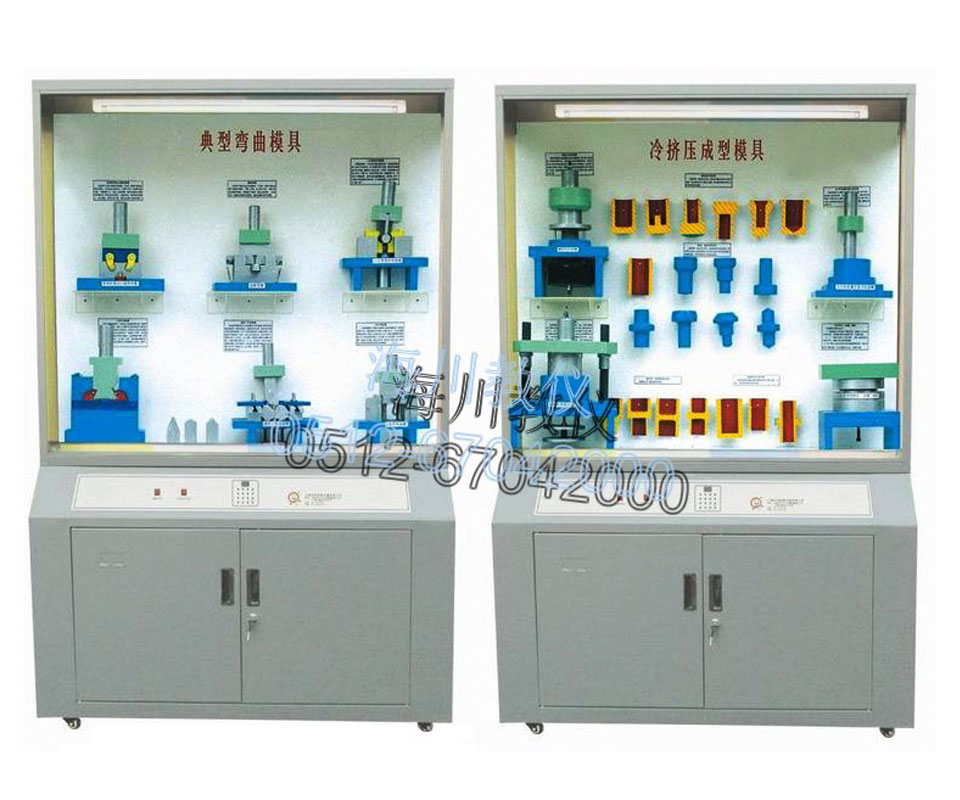

第三柜 典型彎曲模 | 帶滑輪擺動凸模的彎模、搖板彎模、一次彎成的彎圓模、U形件彎曲模、通用V形彎曲模、L形件彎曲模。 |
第四柜 冷擠壓成型模具 | 橡膠式壓料裝置、無壓料裝置的首次拉深模、落料拉深復合模、徑向擠壓(冷鐓)模具、杯形類冷擠壓件、管類、軸類冷擠壓件、杯桿類、雙杯類冷擠壓件、復雜形狀冷擠壓件。 |
第五柜 自動沖制模具 | 沖孔落料自動模、夾滾式送料自動連續模、滾柱夾持自動送料裝置、棘輪傳動的轉盤式送料裝置。 |
第六柜 金屬澆鑄模具 | 兩箱分模造型、澆注系統、帶有澆冒口的鑄件、芯盒造芯和導向刮板造芯、立式刮板造型、垂直分型式金屬造型。 |
第七柜 塑料壓制成型模具 | 典型壓模結構、溢式壓模、抽屜式壓模、手動抽芯壓模。 |
第八柜 塑料注射成型模具 | 單分型面注射模具、雙分型注射模具、帶橫向分型抽芯的注射模、熱流道模具。 |
第九柜 塑料擠出成型模具 | 管材擠出型機頭、棒材擠出型機頭、可視作寬扁孔的其他機頭(半圓環孔、L型、為端頭無側壁的方形環孔、六角環孔、三角環孔、圓形環孔)。 |
第十柜 塑料中空吹塑模具 | 擠出吹塑中空成型、注射吹塑中空成型、片材吹塑中空成型。 |
特別說明:
海川會盡力為您提供標準、全面的信息,但信息中的數據和參數可能隨時會更新調整。
產品圖片僅供參考,請以銷售實物為準。
產品內容如有變動,恕不另行通知
