一、功能概述:實驗臺采用模塊化結構形式,能夠完成“電路分析”、“電路原理”、“電工學”、“電機拖動”等相關課程的實驗教學。實驗臺配置三相交流可調電源、直流電源、信號源及頻率計、交直流測量儀表等儀器儀表
一、功能概述:

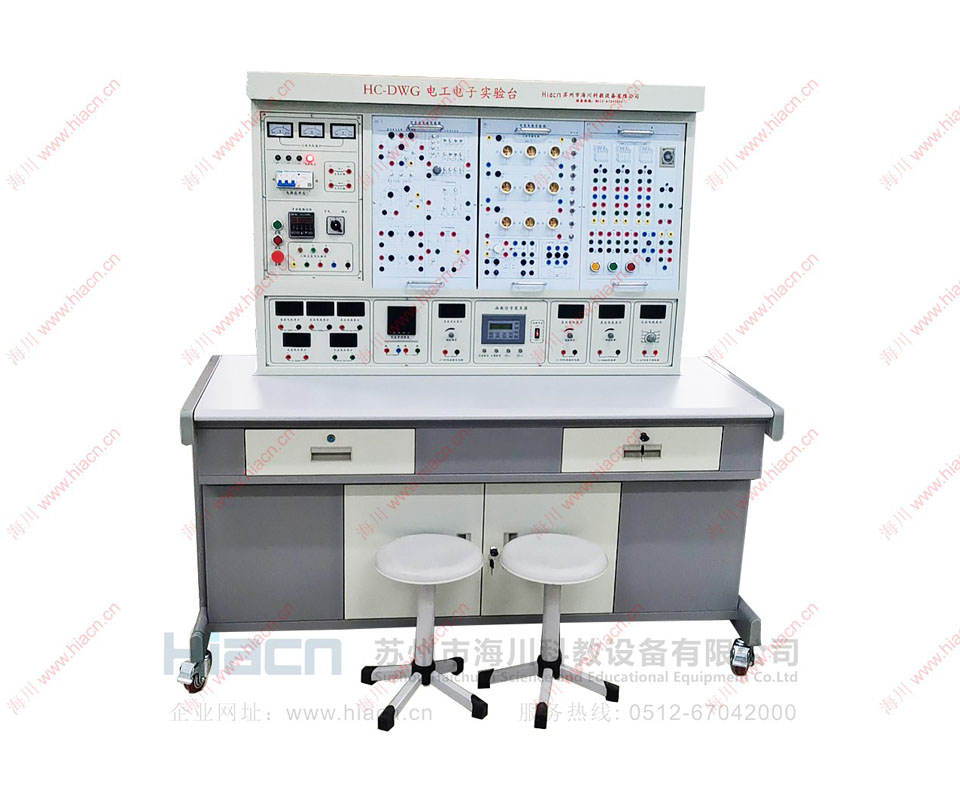

實驗臺采用模塊化結構形式,能夠完成“電路分析”、“電路原理”、“電工學”、“電機拖動”等相關課程的實驗教學。實驗臺配置三相交流可調電源、直流電源、信號源及頻率計、交直流測量儀表等儀器儀表,滿足電工基礎課程實驗教學。
二、部分設備配置(一套):
1、控制屏實驗桌一張,用于放置試驗臺,結實耐用,含2個抽屜和1個儲物柜。
2、凳子兩個,顏色與實驗桌配套,結實耐用。
3、軟件:電路原理虛擬仿真實驗系統。系統采用通用的仿真軟件平臺開發,系統軟件可搭建各種儀器儀表庫文件,學生能通過調用各種元器件模型搭建并連線與實際實驗相同的實驗電路,實現電工電子電路的仿真實驗和數據測量。
4、系統具有可擴展性,提供有充足的電路元件:包含電阻、電位器、電容、電感、電阻箱、二極管、穩壓管、運算放大器、電機等。提供各種實驗儀器、電源模型:包含三相可調交流電源、恒壓源、恒流源、信號源,智能直流電壓表、電流表,智能交流電壓表、電流表、功率表等??蛇M(jìn)行模擬電子和數字電子電路實驗仿真,包含電子元件庫。提供的模型要求與電工電子實驗臺的儀器模塊一致,學生可方便地在系統中找到實驗需要的模型,仿真操作與實際實驗操作一致。各儀器儀表、元器件之間的連線由學生自由連接,完成不同的實驗項目。
三、設備主要技術參數:
1、輸入電源:三相四線(或三相五線)~380V±10% 50Hz;
2、工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m;
3、裝機容量:約1.5kVA;
4、設備尺寸約 1600×700×1630mm
四、能夠完成實驗項目(配置相應元器件、電機等完成以下實驗項目):
1、電工儀表的使用與測量誤差的計算
2、減少儀表測量誤差的方法
3、元件伏安特性的測繪
4、電位、電壓的測定及電位圖的繪制
5、基爾霍夫定律和疊加原理的驗證
6、戴維南定理及最大功率傳輸定理的驗證
7、等效網絡變換原理與實驗測試
8、受控源實驗
9、雙口網絡實驗
10、互易定理實驗
11、一階電路的響應與測試
12、二階動態電路響應與測試
13、R、L、C元件阻抗特性的測定
14、回轉器的特性測試
15、雙T網絡的測試
16、RC選頻網絡特性測試
17、串聯諧振電路的研究
18、三相交流電路參數的測定
19、交流電路功率因數改善實驗
20、交流電路的互感測量
21、單相變壓器特性的測試
22、單相變壓器同名端判斷及其應用
23、三相交流電路電壓電流的測量
24、三相電路功率、功率因數
25、三相電路相序的測量
26、三相異步電機Y/Δ起動
27、三相異步電機正、反轉實驗
