一、產品概述:針對各高等院校須同時開設“單片機”和“可編程控制器”教學的需求和建議,我公司研發了“單片機·可編程控制器綜合實驗裝置”。它集單片機實驗板、專業仿真器、可編程控制器、模擬控制實驗板等于一體
一、產品概述:

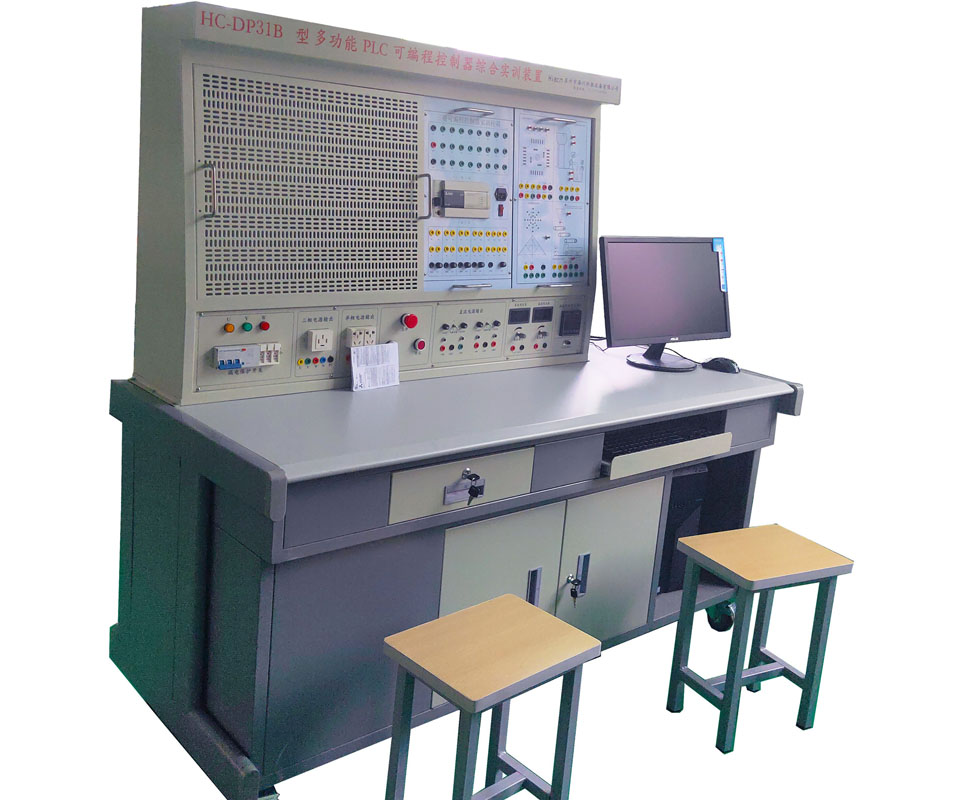

針對各高等院校須同時開設“單片機”和“可編程控制器”教學的需求和建議,我公司研發了“單片機·可編程控制器綜合實驗裝置”。它集單片機實驗板、專業仿真器、可編程控制器、模擬控制實驗板等于一體??芍庇^地進行單片機原理及各個應用領域的實驗、多個PLC實際應用的模擬實驗,適合各高等院校開設的“單片機原理及接口技術”、“可編程控制器技術”、“可編程控制器及應用”等課程的實驗教學。
二、裝置特點
1、本套系統含教師主站和學生從站實訓裝置,每套實訓裝置均由控制屏、實訓桌、PLC主機組件、單片機模塊、實訓模塊等組成。
2、單片機實驗系統:
豐富的接口電路,這些單片機接口電路涵蓋了MCU的各個應用領域,并能夠提供用戶領先的應用和設計的方法。CPU芯片引腳出,可以任意的連接自己的實際應用系統。具有編輯、編譯、下載、單步、跟蹤、斷點、運行等多種功能,可使用匯編和C語言進行編程。實驗系統提供了豐富的硬件接口電路和功能模塊,并提供各種接口電路的應用范例和測試程序以及詳細的應用說明,幫助用戶快速掌握這些接口的應用方法。
3、工控網絡組態監控實訓教學:通過RS-485現場總線網絡,將學生裝置(從站)PLC和教師主站PLC系統進行連接。學生裝置(從站)的PLC運行PLC控制對象的程序。利用網絡集中監控的功能,教師主站PLC可以對網絡進行實時監控,符合現場控制要求。每個學生單獨可以進行操作控制,通過PLC可以完成對上述各種實訓對象的控制,并通過MCGS組態軟件進行實時監控。
4、裝置設有電壓型和電流型漏電保護器,各電源輸出均有監示及短路保護等功能,各測量儀表均有可靠的保護功能,使用安全可靠,同時控制屏還設有定時器兼報警記錄儀,記錄實訓考核時間及誤操作次數。
三、技術性能
1、輸入電源:三相四線(或三相五線)~380V±10% 50Hz
2、工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
3、裝置容量:<0.5kVA
4、重 量:100kg
5、外形尺寸:1700mm×700mm×1560mm
6、安全保護:具有漏電壓、漏電流保護裝置,安全符合國家標準
四、實訓裝置的基本配置及功能
實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊、三相鼠籠異步電機等組成。
(一)控制屏
1、交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電,電網電壓表監控電網電壓,設有帶燈保險絲保護,控制屏的供電由鑰匙開關和啟停開關控制、同時具有漏電告警指示及告警復位。
提供三相四線380V、單相220V電源各一組,由啟停開關控制輸出,并設有保險絲保護。
2、定時器兼報警記錄儀
定時器兼報警記錄儀,平時作時鐘使用,具有設定時間、定時報警、切斷電源等功能;還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
3、直流電源、直流電壓/電流表、邏輯電平輸出及指示等
直流電壓:0~15V可調輸出;直流電流:0~20mA可調輸出;直流數字電壓表/電流表:電壓表量程0~200V、輸入阻抗為10MΩ、精度0.5級,電流表量程0~200mA、精度0.5級;同時設有邏輯電平輸出(點動、自鎖)、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。
5、教師桌配備
★智能主控臺語音控制系統:系統內置靈敏的智能語音識別系統,擁有極速語音操控能力,可以通過語音即可實現與室內家電的交互控制,是提升智慧教室品質的語音控制智能助手。開、關智能觸控黑板一體機、顯示器、觸控一體機、激光投影、電視機與各種顯示器屏幕、智能班牌、智慧課桌、低壓電器實驗設備等設備的電源,控制多種類型的空調、開關教室燈、打開智能窗簾、開關吊扇、遙控風扇、開關智能插座。無需網絡、無需WIFI、無需APP支持,插電即用,配置簡單,反應靈敏快,可輕松語音控制。
★通過RF無線插座與“教室智控”匹配后,即可實現語音控制插座以及與插座相連的電器設備包括電腦電源、實驗電器電源等,實現各種電器在關閉后完全斷電狀態的功能,防止電器火災發生與電器空載時安全節能。
★設備信號源:無需網絡信號支持,無需通訊連接線連接,無需WIFI連接,教室智控自備芯片對接信號源。
6、主機實訓掛箱組件:
三菱FX1N-40MR PLC(AC/DC/RELAY),內置數字量I/O(24路數字量輸入/16路數字量輸出);FX1N-485通迅模塊、配套SC-09編程電纜。
(二)模擬模塊掛箱
序號 | 名稱 | 功能備注 | 數量 | 單位 | 備注 |
1 | 實訓桌臺 | 實訓臺;1700×700×1630mm; 實訓柜可放置工具材料和實訓模塊。 | 1 | 套 | 實訓桌:1700mm×700mm×780mm; 實訓臺:1300mm×230mm×800mm;可放置計算機并進行操作 |
2 | 電源控制屏 | AC380V、220V電源各一組(提供2組三插AC200V插座)DC0~±10V可調輸出;DC4~20mA可調輸出; 數字電壓表量程0~30V、精度0.5級,電流表量程0~30mA、精度0.5級;三位半顯示、LED數碼管、選擇開關、蜂鳴器、直流24V繼電器、直流電壓輸出 | 1 | 套 | |
3 | 主機實訓掛件 | 三菱FX1N-40MR PLC(AC/DC/RELAY),內置數字量I/O(24路數字量輸入/16路數字量輸出);FX1N-485通迅模塊、配套SC-09編程電纜。 | 1 | 套 | |
4 | 觸摸屏實驗掛件 | 昆侖通態 TPC7062KX ,7英寸 STN256色。 | 1 | 套 | |
5 | 變頻器實訓掛箱 | 三菱FR-D720變頻器,帶有RS485通訊接口及BOP操作面板。 | 1 | 臺 | |
6 | 單片機實驗掛箱 | 學習實踐單片機硬件應用和C語言軟件編程 | 1 | 塊 | |
7 | 通訊電纜 | 長2000mm;用于學生機PLC主機與計算機之間的通訊; | 1 | 根 | |
8 | 國標 電源線 | 3腳標準插頭國標電源線 | 2 | 根 | |
9 | 安全護套線 | 1 | 套 | ||
10 | 編程軟件 | GX編程軟件 | 1 | 套 | |
11 | PLC組態仿真軟件 | MCGS組態棒圖教學軟件 | 1 | 套 | |
12 13 | PLC-2模塊 | 電機控制 | 1 | 塊 | |
多種液體自動混合 | |||||
自動沖壓系統 | |||||
自動售貨機 | |||||
14 | PLC-3模塊 | 自動送料裝車系統 | 1 | 塊 | |
七段數碼顯示和天塔之光 | |||||
交通信號燈自控和手控 | |||||
水塔水位自動控制 | |||||
15 | PLC-4模塊 | 電鍍系統 | 1 | 塊 | |
電梯控制模型 | |||||
自動洗衣機 | |||||
五相步進電動機控制 | |||||
16 | PLC-5模塊 | 機械手控制 | 1 | 塊 | |
郵件分揀機 | |||||
裝配流水線 | |||||
自控軋鋼機 | |||||
17 | 電氣實操單元 | 典型電動機控制實操單元:施耐德交流接觸器3只;時間繼電器1只,3個按鈕,3只交流指示燈,2只熱繼電器,元器件配置專用底座。 | 1 | 套 | |
18 | 網孔板 | 學會電氣控制系統中各元器件的布局規劃、安裝、調試過程知識。 | 1 | 塊 | |
19 | 三相異步電動機 | 三相380V/180W;轉速:1400r/min | 1 | 套 | |
20 | 學生凳 | 凳面是進口PP注塑成型;中管直徑50mm,管壁厚度1.2mm,圓管;裝飾套為ABS注塑成型。 | 2 | 張 | |
21 | 十字螺絲刀 | 1 | 把 | ||
22 | 尖嘴鉗 | 配套 | 1 | 把 | |
23 | 實訓指導書 | 《可編程控制器實訓指導書》、《變頻器實訓指導書》 | 1 | 套 |
(三)單片機詳細技術指標
1、電源:輸入交流220V/50HZ,輸出±5V/1A、±12V/0.5A,每路均帶有短路保護功能。
2、譯碼電路:配置一個3-8譯碼器74LS138和一個4-16譯碼器74HC154。
3、數據轉換電路
3.1 并串轉換電路:配置1個并串轉換電路74LS165。
3.2 串并轉換電路74LS164和74HC595。
3.3 模數轉換電路ADC0809、ADC0808,數模轉換DAC0832、DAC0808.數模和模數轉換一體PCF8591。
3.4 TTL電平/RS232轉換電路MAX232。
4、人機接口電路
4.1 8位開關控制輸出和16位開關量顯示電路。
4.2 4*4矩陣鍵盤、4個獨立按鍵電路。
4.3 8位七段數碼管顯示。
4.4 16*16LED點陣顯示器。
4.5 1602LCD字符型液晶顯示器。
4.6 12864LCD圖形液晶顯示器。
5、信號發生電路
5.1 音頻信號發生電路,自帶蜂鳴器。
5.2 555脈沖時序發生電路。
5.3 中斷擴展電路74LS148.
5.4 2路模擬電壓0~5V輸出電路。
6、外部接口控制電路
6.1 串行鍵盤顯示控制電路MAX7221應用。
6.2 可編程并行I/O擴展電路8255應用。
6.3 8K只讀存貯器擴展2764。
6.4 8K靜態存貯器擴展6264。
6.5 I2C總線擴展電路24C02。
7、傳感器
7.1 1總線數字溫度傳感器DSL8B20。
7.2 2總線數字溫度傳感器DS1621。
8、執行部件
8.1 繼電器控制電路。
8.2 兩種直流電機驅動和控制,LN298功率驅動和三極管組合驅動。
8.3 步進電機的驅動和控制UNL2003。
8.4 蜂鳴器控制電路。
(四)相關軟件
1、編程應用軟件
2、PLC仿真實訓軟件
1)通過FLASH虛擬環境實時顯示PLC的運行狀態
2)可以實現PLC虛擬接線,并對接線進行錯誤檢查
3)PLC編程訓練、PLC程序編寫測試等功能
4)實現PLC運行模擬,對錯誤程序進行檢查
3、工控組態軟件一套:
打開軟件編程環境,任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖,并進行實訓動態跟蹤教學
4、實驗室局域網實驗教學,每套“PLC實驗裝置”均配上電腦,構成PLC實驗室局域網,進行網絡化教學實驗。
(六)實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板;設有帶鎖抽屜,用于放置工具及資料,下方設有儲存柜放置模塊和實驗導線、電腦桌聯體設計,造型美觀大方。
(七)實訓工具套件:
配備常用的、尖嘴鉗、十字螺絲刀、一字螺絲刀、剪刀、等工具。。
(八)實驗凳:
凳面進口PP注塑成型,顏色為灰白色;升降結構為螺桿升降;中管選用直徑50mm,壁厚1.2mm圓管;裝飾套為ABS注塑成型。
(九)附件:
每個設備應備有實驗指導書及安裝、布線所需材料。
五、實訓項目
PLC基本技能實訓
1、PLC認知實訓(軟硬件結構、系統組成、基本指令練習、接線、編程下載等)
2、典型電動機控制實操實訓(點動、自鎖、正反轉、星三角換接啟動等)
3、PLC仿真實訓
PLC模擬控制應用實訓
1、電機控制
2、七段數碼顯示和天塔之光
3、交通信號燈自控和手控
4、水塔水位自動控制
5、郵件分揀機
6、電梯控制模型
7、機械手控制
8、五相步進電動機控制
9、自控軋鋼機
10、多種液體自動混合
11、自動送料裝車系統
12、自動售貨機
13、自動洗衣機
14、電鍍系統
15、裝配流水線
16、步進電機
五、實驗項目
(一)單片機實驗項目
1、燈的顯示:閃爍燈、花樣流水燈、交通燈模擬。
2、數碼管顯示:閃爍、循環顯示、滾動顯示、開關控制顯示等。
3、定時器應用:10s秒表的設計、10000s以內的計時設計、音階演奏、電子琴等。
4、中斷的應用:中斷計數、中斷控制條形顯示LED。
5、串行通信:單片機間的雙向通道、單片機與PC間通信。
6、串行鍵盤顯示控制應用實驗。
7、并行I/O口擴展8255應用實驗。
8、存貯器讀寫控制實驗。
9、ADC0808控制PWM輸出。
10、ADC0809數模轉換與顯示。
11、DAC0832生成鋸齒波。
12、DAC0808實現數字調壓。
13、PCF8591數模、模數綜合實驗。
14、LCD1602顯示仿真手機鍵盤按鍵字符。
15、用LCD12864設計指針式電子鐘。
16、高仿真數碼管電子鐘、頻率計、秒表。
17、直流電機轉速控制和方向控制。
18、步進電機轉速控制和方向控制。
19、溫度報警器的設計。
20、點陣屏的設計。
21、電子密碼鎖的設計。
22、用12864LCD顯示24C02保存的開機畫面。
23、溫控電動機的設計。
24、2路電壓表的設計。
25、整數計數器的設計。
26、模擬射擊器的設計。
27、數字調壓器的設計。
28、鍵控看門狗的設計。
29、可調式日歷與時鐘的設計。
