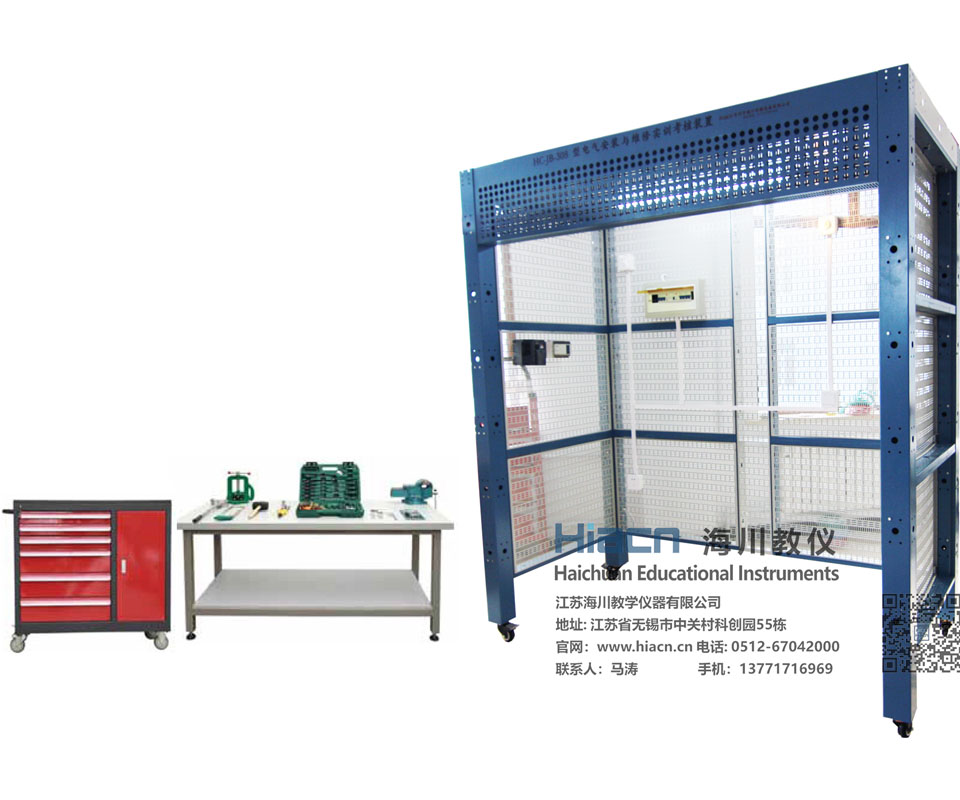

該設備采用鋼制網孔板和專用型材組接而成,裝有自鎖式腳輪,方便移動和使用,表面噴塑,色彩穩重。裝置設計高度以人站在一級人字梯即可方便操作的高度,既安全又能感受到施工現場環境。橫、叢向?qū)挾群线m,可以模擬現
該設備采用鋼制網孔板和專用型材組接而成,裝有自鎖式腳輪,方便移動和使用,表面噴塑,色彩穩重。裝置設計高度以人站在一級人字梯即可方便操作的高度,既安全又能感受到施工現場環境。橫、叢向?qū)挾群线m,可以模擬現場線路的轉向布置。網孔板可以方便拆下。為方便隱蔽工程施工,鋼制框架仿建筑隔斷用輕鋼龍骨的加寬加大度精心設計,帶有穿管孔,引出導線可穿入明裝底盒。同時,配套的PVC管,金屬線管彎管器,可方便的對PVC管、金屬線管進行任意角度的煨彎??蓪?shí)現金屬橋架、動力配電箱、照明配電箱的安裝與接線調試等。
技術要求及主要參數:
1、工作電源:三相五線 供電 AC 380 V/220 V ±7.5% 50 Hz;
2、工作環境:用絕緣地板(或使用絕緣地毯);
3、實訓裝置主網孔板尺寸:長×寬=798×768
4、實訓裝置外形尺寸:見配置清單
5、實訓裝置材料:鋼板。鋼板厚度≥1.5mm;
6、最大功率消耗 ≤1.5KW
安全保護措施:具有接地保護、過流、過載、漏電保護功能,符合相關的國家標準。
7、設備結構要求:
2人實訓組(單面):長×寬×高=2810mm×1003mm×2410mm
配電箱部分、照明套件、電氣控制箱、電機、傳感器、線路器材、電工工具、其他
8、其他:配備可組成一個完整的設備的線纜、編程軟件、氣管、工具、電腦推車、物料等。
(1)本設備可考察的職業能力:
(2)機械構件的裝配與調整能力;
(3)機電設備的安裝與調試能力;
(4)電路安裝能力;
(5)氣動系統的安裝與調試能力;
(6)機電一體化設備的控制程序的編寫能力;
(7)自動控制系統的安裝與調試能力。
(8)線路器材
序號 | 名稱 | 基本規格 | 單位 | 數量 |
1 | PVC管 | Φ16,3米 | 根 | 2 |
2 | PVC直通 | Φ16 | 只 | 10 |
3 | PVC杯梳 | Φ16 | 只 | 30 |
4 | 扎帶 | 3×100mm,500只/包 | 包 | 1 |
5 | M4*20螺絲(帶帽) | 200只/套,帶2只平墊、1只彈墊 | 套 | 1 |
6 | 行線槽 | 3025,2米/根 | 根 | 2 |
7 | 絕緣導線 | BVR1.5mm㎡,紅、綠、黃各1盤 | 盤 | 3 |
BVR1.0mm㎡,藍、雙色個1盤 | 盤 | 2 | ||
8 | PVC線槽 | 40×20mm,3米/根(白色) | 根 | 2 |
25×15mm,3米/根(白色) | 根 | 2 | ||
9 | 金屬橋架 | 50×30系列 | 套 | 1 |
10 | 異型號碼管 | 1.5mm | 米 | 6 |
11 | 冷壓叉 | SVΦ1.5,紅、綠、黃各80只,藍、黑各20只 | 只 | 280 |
12 | 纏繞帶 | Φ10(10米/包) | 包 | 2 |
13 | 管卡 | 16U型 | 只 | 30 |
14 | 金屬線管 | Φ16,3米/根 | 根 | 2 |
15 | 金屬線管直通 | Φ16 | 只 | 10 |
16 | 90°彎通 | Φ16 | 只 | 4 |
17 | 金屬杯梳 | Φ16 | 只 | 10 |
18 | 金屬暗盒 | 86型 | 只 | 2 |
19 | 自攻絲 | Φ6×15mm | 只 | 100 |
(9)電工工具
序號 | 名稱 | 基本規格 | 單位 | 數量 |
1 | 尖嘴鉗 | 125mm | 把 | 1 |
2 | 剝線鉗 | / | 把 | 1 |
3 | 壓線鉗 | / | 把 | 1 |
4 | 電工鉗 | 200mm | 把 | 1 |
5 | 一字螺絲刀 | Φ4×100mm | 把 | 1 |
6 | 十字螺絲刀 | Φ4×100mm | 把 | 1 |
7 | 電筆螺絲刀 | 500V | 把 | 1 |
8 | 萬用表 | MF500 | 盤 | 3 |
9 | 鋁合金人字梯 | 1.5米高 | 付 | 1 |
10 | 平銼刀 | 200mm | 根 | 3 |
11 | 鋼卷尺 | 3m | 只 | 1 |
12 | 電工刀 | 多用105mm | 把 | 1 |
13 | 鋼板尺 | 300mm | 把 | 1 |
14 | 直角尺 | 200mm | 把 | 1 |
15 | 活動扳手 | 6吋 | 把 | 1 |
16 | 六角扳手 | 7件套 | 套 | 1 |
17 | 手鋸弓 | / | 架 | 1 |
18 | 手鋸條 | 細牙 | 根 | 10 |
19 | PVC管彎管器 | 用于Φ16PVC管彎管 | 根 | 1 |
20 | 金屬管彎管器 | 付 | 1 |
(10)其他
序號 | 名稱 | 基本規格 | 單位 | 數量 |
1 | 電氣安裝與維修實訓考核裝置臺架 | 規格尺寸:2006mm×1003mm×2410mm,2人組標準配置; | 組 | 1 |
2 | 可移動工具臺 | 930mm×740mm×860mm | 輛 | 1 |
3 | 配電箱 | 明裝式 | 只 | 1 |
4 | 漏電型空氣開關 | / | 只 | 2 |
5 | 空氣開關 | / | 只 | 2 |
6 | 電腦推車 | 專用 | 臺 | 1 |
7 | 絕緣地毯 | / | ㎡ | 6 |
10 | 變頻器 | FR-D740S-0.75K-CHT | 只 | 1 |
11 | PLC主機 | FX1N-40MR | 只 | 1 |
12 | 計算機(用戶自配) | CPU:≥A8 Pro-7600B(3.1G/4M/4核)。 內存:≥4G DDR3 1600 ,四根內存插槽,最大支持32G,方便后期升級。 硬盤:SATAII 500G(7200 rpm) | 臺 | 1 |
9、實訓項目
(1)電表箱的安裝
(2)配電箱的安裝
(3)日光燈的安裝
(4)白熾燈的安裝
(5)吸頂燈的安裝
(6)節能燈的安裝
(7)高壓鈉燈的安裝
(8)PVC管的處理與布置
(9)PVC管的穿線
(10)開關與插座的安裝
(11)分線盒的安裝
(12)線路分配設計
(13)施工規范的學習與訓練
(14)安全施工要求學習與訓練
(15)兩地控制一盞燈
(16)線槽布線施工訓練
(17)隱蔽工程施工訓練
(18)隔離開關的安裝
(19)配電線路的接線實訓
a金屬橋架的組合與安裝實訓;
b塑料線槽的敷設實訓;
c金屬線管的敷設實訓;
(20)電氣控制箱的安裝
(21)電氣控制電路安裝實訓
a.三相異步電動機直接起動、停車的控制電路連接;
b.接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接;
c.按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接;
d.按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接;
e.三相交流異步電動機Y-△(手動切換)啟動控制電路的連接;
f.三相交流異步電動機Y-△(時間繼電器切換)啟動控制電路的連接;
g.定子繞組串聯電阻啟動控制電路的連接;
h.三相交流異步電動機能耗制動控制電路的連接;
i.三相交流異步電動機反接制動控制電路的連接;
j.多臺(3臺及以下)電動機的順序控制電路的連接
k.電動機的往返行程控制電路的連接;
l.直流電動機的正反轉控制;
m.直流電機的調速實驗;
n.普通車床控制電路的連接;
o.電動葫蘆控制電路的連接;
p.三相交流異步電動機既能點動,又能連續轉動的控制電路連接;
q.兩地控制電路的連接;
r.按鈕切換的雙速電動機調速控制電路的連接;
s.時間繼電器切換的雙速電動機調速控制電路的連接;
t.離心開關配合的反接制動控制電路的連接;
(22)變頻器面板功能參數設置和操作實訓;
(23)變頻器對電機點動控制、啟停控制;
(24)電機轉速多段控制;
(25)工頻、變頻切換控制;
(26)基于模擬量控制的電機開環調速;
(27)基于面板操作的電機開環調速;
(28)變頻器的保護和報警功能實訓;
(29)基于PLC的變頻器開環調速;
(30)PLC控制電機順序啟動;
(31)PLC控制三相異步電動機Y-△啟動電路;
數據保持 | 無 |
背光 | 無 |
最大顯示 | 1999 |
顯示器尺寸 | 48*16mm |
電源 | 9V電池(6F22) |
