  • 中級維修電工實訓考核裝置
>

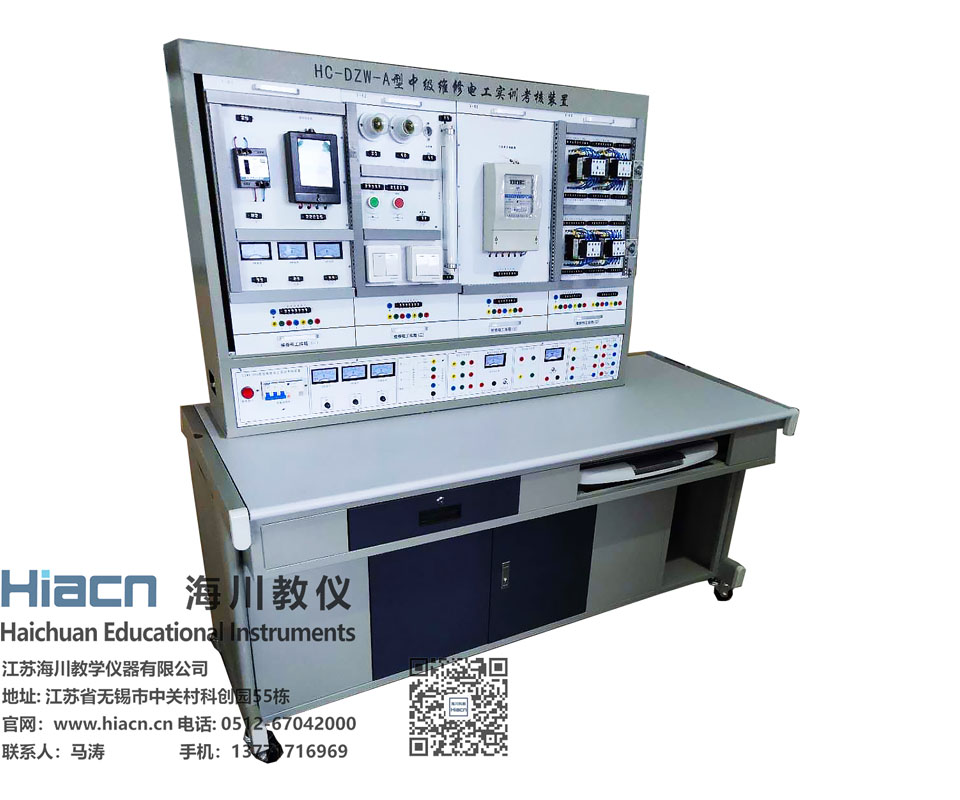

中級維修電工實訓考核裝置

本裝置采用國際常用的模塊化設計,根據不同的實訓考核內容配置相應的實訓模塊,實訓方便、布局合理、易于擴展升級,實訓內容涵蓋電工儀表、電工接線工藝、電子電路、電工照明配電、電力拖動、單片機、PLC綜合訓練

  本裝置采用國際常用的模塊化設計,根據不同的實訓考核內容配置相應的實訓模塊,實訓方便、布局合理、易于擴展升級,實訓內容涵蓋電工儀表、電工接線工藝、電子電路、電工照明配電、電力拖動、單片機、PLC綜合訓練、變頻調速、觸電急救、安全消防等,符合中、高級電工國家職業標準教、培、考的要求,適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實訓考核、技能鑒定。

  一、技術性能

  1.輸入電壓:三相四線制380V±10% 50Hz

  2.工作環境:環境溫度范圍為-5~+40℃

  3.裝置容量:<1KVA

  4.安全保護:漏電動作電流≤30mA 過流保護、熔斷器保護

  5.外形尺寸:1600mm×700mm×1450mm

  二、實訓裝置的基本配置及功能

  本實訓臺主要由實訓屏、實訓掛箱、實訓器材、實訓桌等到組成。

  (一)實訓屏

  實訓屏為鋁木結構,鋁合金面板,為實訓掛箱提供交流電源、直流穩壓穩流電源,具體功能如下:

  1、外部電源輸入指示燈亮(提醒操作者外部電源已與實訓臺接通)。

  2、推上三相漏電開關,三相電源向實訓掛箱等供電,三只450V電壓表指示輸出線電壓。

  3、低壓交流電源:輸出3V、6V、9V、12V、15V、18V、24V低壓交流電源。

  4、提供~220V插座2只,為外部設備提供工作電源。

  5、直流穩壓穩流電源:電壓0-30V連續可調,內置式繼電器自動換檔,多圈電位器連續調節,輸出電流2A,具有預設式限流保護功能。

  6、固定低壓直流電源:+5V、±12V有過載保護

  7、恒流源:4mA-20mA連續可調一路

  (二)實訓掛箱及器材配備

  1、YM-61維修電工掛箱(一)

  2、YM-62維修電工掛箱(二)

  3、YM-63維修電工掛箱(三)

  4、YM-64維修電工掛箱(四)

  5、YM-65維修電工掛箱(五)

  6、YM-PLC可編程控制器實訓組件:提供三菱FX1N-24mR-001型主機及配套轉換接口,SC-09編程電纜。(PLC增加多功能多擋控制功能)

  7、三相鼠籠異步電動機180W Y/△ 380V 1臺

  (三)實訓桌

  鐵質結構,桌面為防火、防水、耐磨高密度板,造型美觀大方,堅固耐用。

  三、實驗項目

  (一)電拖部分

  1.三相電機直接啟動控制

  2.三相電機點動控制

  3.三相電機自鎖運行控制

  4.帶電流表的點動與連續運行控制

  5.帶電能表的兩地控制

  6.單向運行反接制動控制

  7.時間繼電器控制電動機Y/△降壓起動控制

  8.工作臺自動往返行程開關控制

  (二)PLC綜合實訓

  1.PLC認識實訓(軟硬件結構、系統組成、基本指令練習、接線、編程下載等)

  2.PLC仿真實訓

  3.PLC控制臺三相異步電動機正反轉控制

  4.PLC控制臺三相異步電動機Y/△啟動控制

  5.PLC控制臺三相異步電動機降壓啟動控制

  6.PLC控制臺三相異步電動機能耗制動控制

  7.PLC控制臺三相異步電動機自鎖運行控制

  (三)室內照明配電

  1.插座和一個開關控制一盞燈

  2.日光燈線路的接線

  3.聲控開關控制白熾燈電路的接法

  4.單相電度表直接接線電路

  5.兩地控制一盞燈的接法
