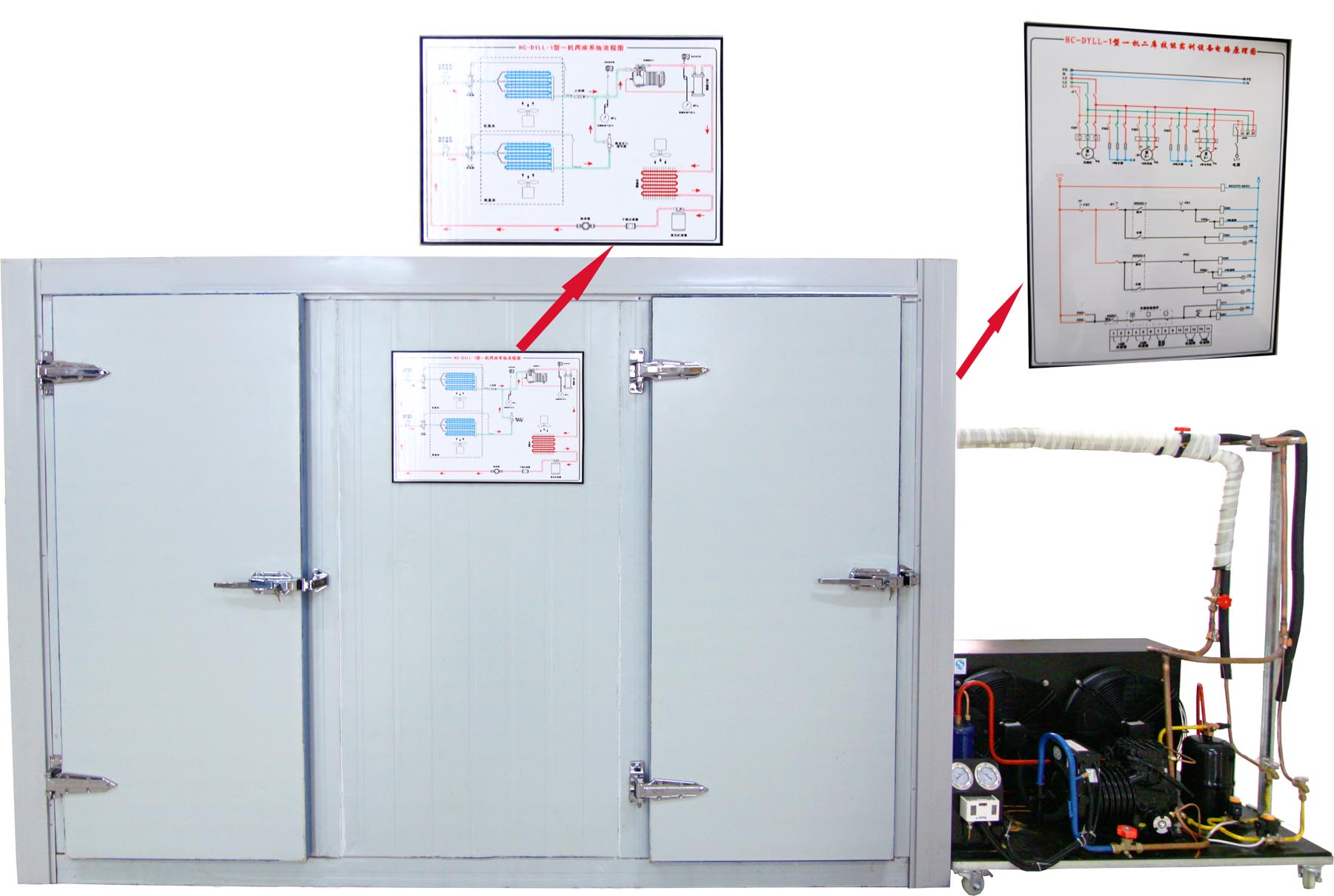

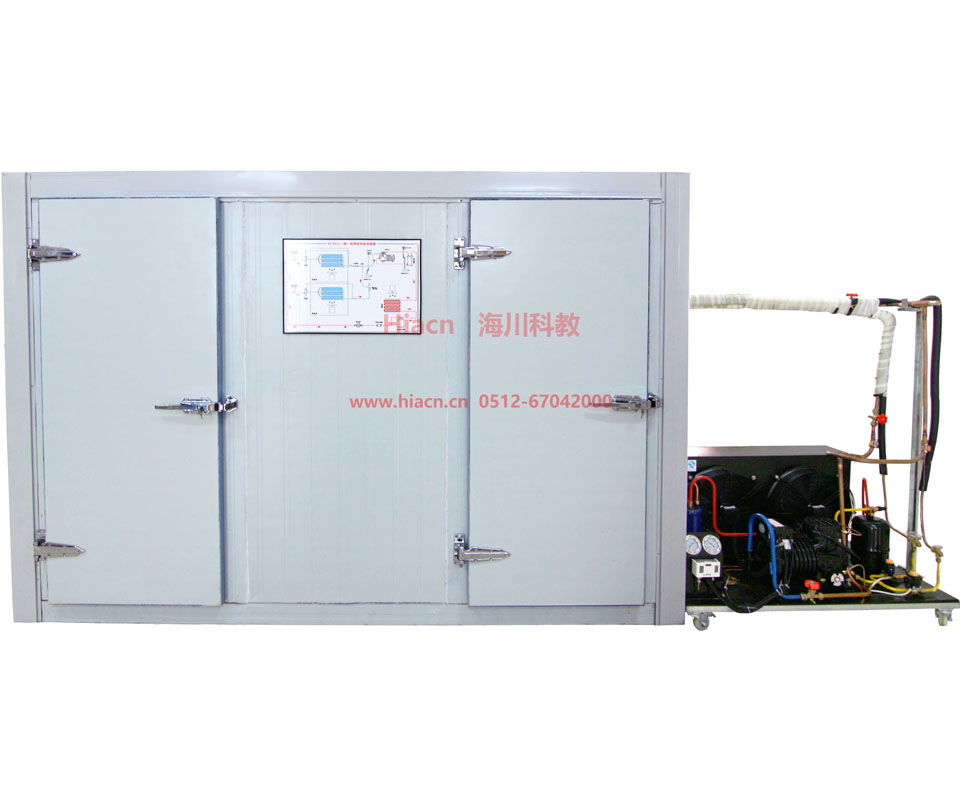

一機兩庫系統綜合實訓裝置

HC-DYLL-1型一機兩庫系統綜合實訓裝置“HC-DYLL-1型一機兩庫系統綜合實訓裝置”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”的教學要求,按照職業學校的教學和實訓要求研制和開發

  HC-DYLL-1型 一機兩庫系統綜合實訓裝置

  “HC-DYLL-1型 一機兩庫系統綜合實訓裝置”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”的教學要求,按照職業學校的教學和實訓要求研制和開發的產品。該裝置適合大專院校、中等職業學校和本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》《冷庫工程與運作管理》、《冷庫制冷工藝》等課程的實訓教學及中級、高級工的鑒定及考核。

  一、技術性能

  1、輸入電源:三相四線(或三相五線)~380V±10% 50Hz

  2、工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m

  3、裝置容量:<7kVA

  4、制冷劑:R22

  5、制冷量:5.3kW

  6、重 量:300kg

  7、外形尺寸(約):4000 mm×1900 mm×2100mm

  二、一機兩庫系統綜合實訓裝置技術要求

  (1) 輸入電源:三相四線(或三相五線)~380V±10% 50Hz;裝置容量:<7kVA;制冷劑:R22; 制冷量:5Kw; 外形參考尺寸:4000 mm×1900 mm×2100mm;

  (2) 交流電源:提供三相交流電源,可由電源總開關來控制。配有一只指針式交流電壓表,通過切換開關可指示輸入電網電壓值;

  (3) 指針式電壓表:0~450V; 真空壓力表:-0.1~1.5MPa; 真空壓力表:-0.1~3.5MPa; 數顯溫度表:采用PT100傳感器,測量范圍-50~150℃;

  (4) 一機兩庫電氣控制考核板:要求面板上印有一機兩庫電氣控制原理圖,并設有相應測試點;

  (5) 一機兩庫制冷系統流程板: 要求面板上印有真實的一機兩庫庫制冷系統系統流程圖,配有2只溫度控制器(分別測量和控制高溫庫和低溫庫的溫度)、1只冷庫專用化霜定時器(用于低溫庫);

  (6) 故障設置箱:要求內設24個鈕子開關,并且接到相應測試點;

  (7) 風冷制冷機組:包含5匹半封閉制冷壓縮機、風冷冷凝器、油分離器、視液鏡、儲液器、干燥過濾器、2只供液電磁閥、2只熱力膨脹閥、背壓閥(蒸發壓力調節閥)、止回閥(單相閥)、5只手閥等構成;

  (8) 拼裝式冷庫:庫體要求采用裝配式冷庫,庫體尺寸為2800×1900×2100mm,中間隔開分為兩個庫,高溫庫(0℃以上)和中溫庫(-18℃以上),設有滑動庫門前后各1扇。內部裝有吊頂式冷風機、化霜加熱絲等,冷庫外面留有出水口;

  (9) 整個實訓裝置材料除桌面板(高密度板)全部采用鐵質剛架結構,設有兩個大抽屜,設有四個萬向輪;

  (10) 可完成的實訓項目:一機兩庫系統的認識;一機兩庫電氣控制系統的運行實訓;一機兩庫制冷系統工況調試及保護技術;一機兩庫電氣故障的設置和檢測實訓。

  三、安裝、培訓要求:

  該設備需要安裝調試,現場培訓該設備的使用方法,注意事項及如何保養。
