電子裝配技能實訓考核裝置

HC-HGY-2型電子裝配技能實訓考核裝置(雙面四工位)●性能特點要求:(一)通用性強:即可通過實訓臺的編制組成多種產品生產流水線,配置器材后完成產品的電子工藝實訓,也可單臺獨立作為電子技能實訓平臺使

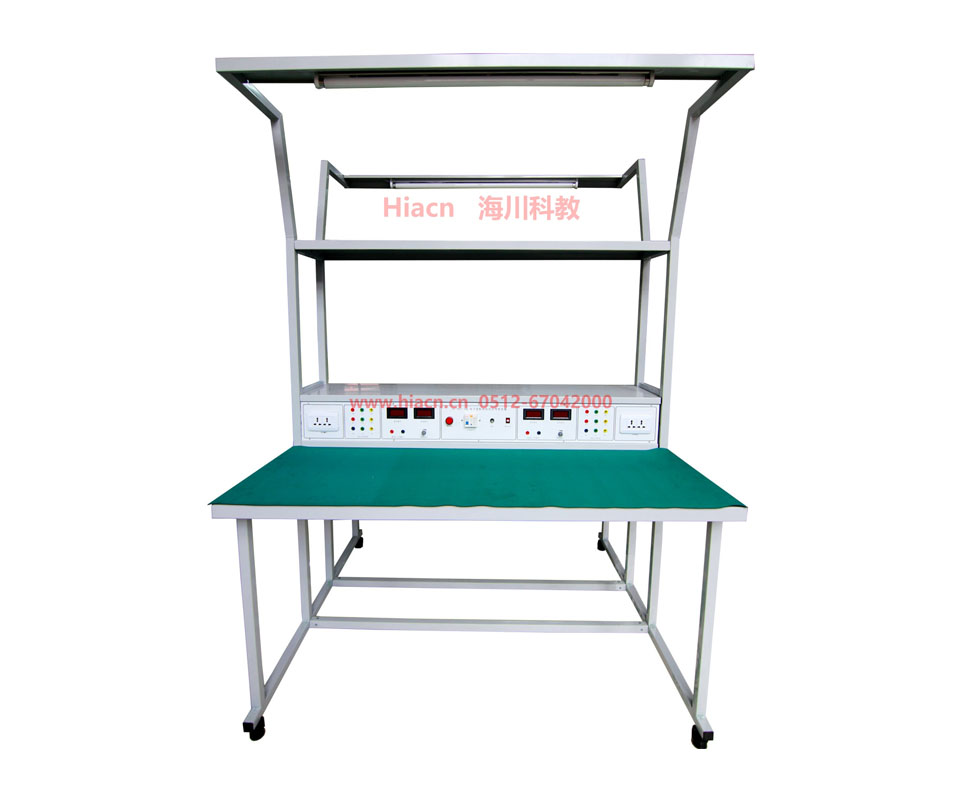

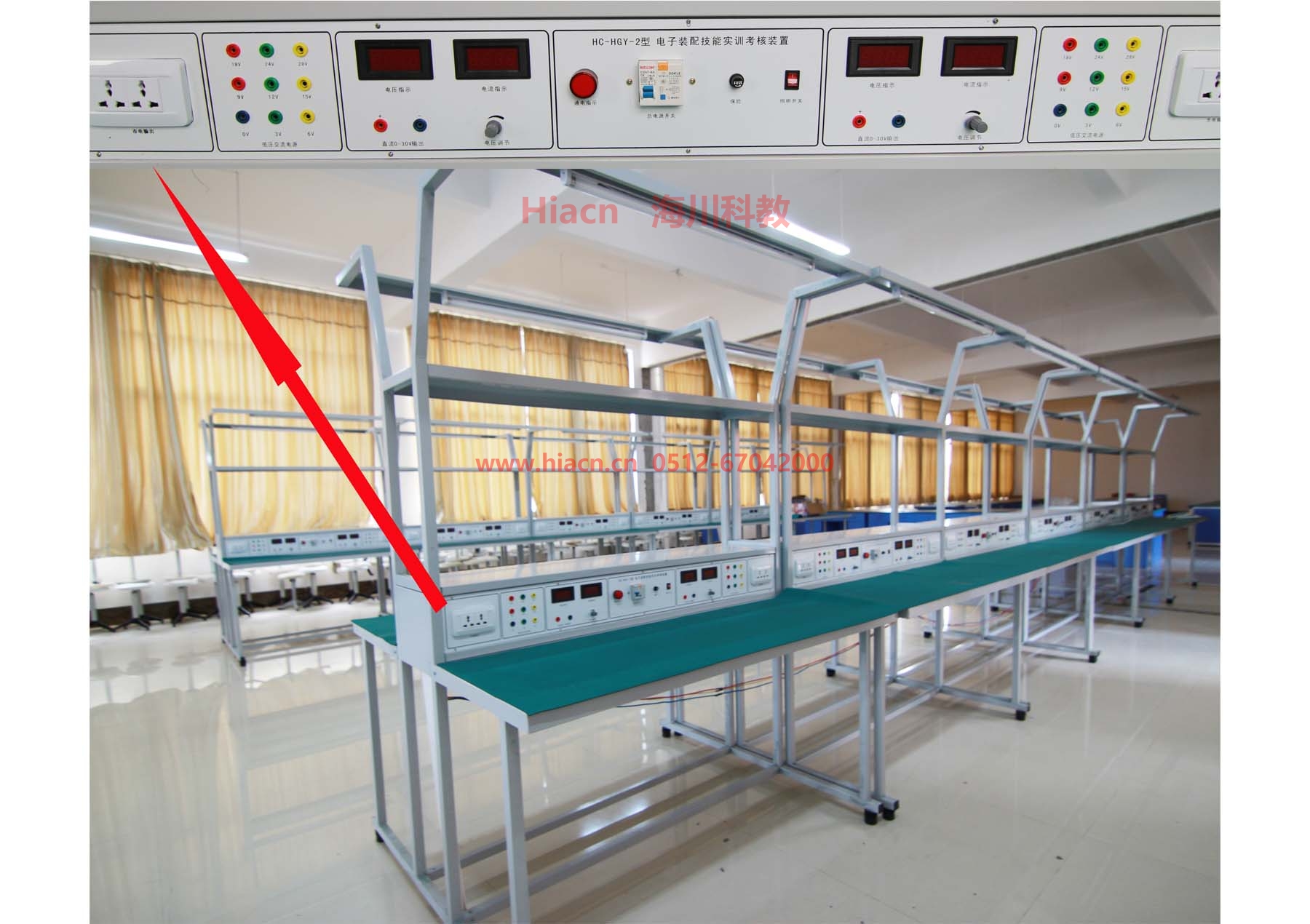

  HC-HGY-2型 電子裝配技能實訓考核裝置(雙面四工位)

8c9da9ad70c90583f836d38cb5c9108c

  ●性能特點要求:

  (一)通用性強:即可通過實訓臺的編制組成多種產品生產流水線,配置器材后完成產品的電子工藝實訓,也可單臺獨立作為電子技能實訓平臺使用。

  (二)綜合性強:可作為電子、電工、機械等專業課程手工焊接實訓、SMT焊接實訓、電子裝配實訓、整機裝配維修實訓平臺。

  (三)功能齊全:提供穩壓電源、交流低壓電流、函數發生器、蜂鳴器、多路插座、調壓器等,為電子產品的測量調試和開發新產品提供豐富的資源。安裝日光燈照明、看板(用來夾資料)、儀器架、工具架。

  ●主要技術指標:

  (一)輸入電源:單相三線 220V±10% 50Hz

  (二)輸出電源:

  直流穩壓電源:二路0-30V穩壓直流電源輸出,內置式繼電器自動換檔,多圈電位器連續調節,最大輸出電流2A,具有預設式限流保護功能,數字顯示電流電壓;

  (三)工作環境:溫度-10℃~+40℃

  (四)裝置容量:<500VA

  (五)外形尺寸:1200mm×750mm×2000mm

  ●裝置的基本配置

  實訓臺由實訓桌、控制柜、功能屏、工具包等組成。

  (一)實訓桌:鋼木結構,桌面為防靜電、耐磨材料制成。

  (二)控制柜:提供交直流電源、信號源、安全插座等。

  (三)工具套件:MF-47萬用表1只、剝線鉗1把、尖嘴鉗1把、斜口鉗1把、大小 + 字螺絲刀各1把、大小-字螺絲刀各1把、鑷子1把、剪刀1把、烙鐵1把、吸錫器1把、焊錫絲、松香若干。

  (四)示波器(校方自備)

  ●實訓項目

  任務一:多路搶答器生產

  1) 多路搶答器元器件認識及測量

  2) 多路搶答器原理圖識讀及工藝文件填寫

  3) 多路搶答器裝配工具與準備工藝

  4) 多路搶答器主板焊接

  5) 多路搶答器主板調試

  6) 多路搶答器電路板檢驗

  任務二:LED數字電子鐘生產

  1) LED數字電子鐘元器件認識及測量

  2) LED數字電子鐘原理圖的識讀及工藝文件填寫

  3) LED數字電子鐘的裝配工具與準備工藝

  4) LED數字電子鐘主板焊接

  5) LED數字電子鐘主板調試

  6) LED數字電子鐘主板檢驗

  任務三:六管超外差式調頻收音機整機生產

  1) 調頻收音機元器件認識及測量

  2) 調頻收音機原理圖識讀及工藝文件填寫

  3) 調頻收音機常用裝配工具與準備工藝

  4) 六管超外差式調頻收音機主板焊接

  5) 六管超外差式調頻收音機整機調試

  6) 六管超外差式調頻收音機整機檢驗

  7) 六管超外差式調頻收音機整機包裝

  任務四:數字電壓表生產

  1) 數字電壓表元器件認識及測量

  2) 數字電壓表原理圖識讀及工藝文件填寫

  3) 數字電壓表裝配工具與準備工藝

  4) 數字電壓表主板焊接

  5) 數字電壓表主板調試

  6) 數字電壓表電路板檢驗

  任務五:太陽能發電裝置生產

  1) 太陽能發電裝置的元器件認識及測量

  2) 太陽能發電裝置的原理圖識讀及工藝文件填寫

  3) 太陽能發電裝置的裝配工具與準備工藝

  4) 太陽能發電裝置的主板焊接

  5) 太陽能發電裝置的主板調試

  6) 太陽能發電裝置的電路板檢驗

  任務六:六位數顯頻率計生產

  1) 六位數顯頻率計元器件認識及測量

  2) 六位數顯頻率計原理圖識讀及工藝文件填寫

  3) 六位數顯頻率計裝配工具與準備工藝

  4) 六位數顯頻率計主板焊接

  5) 六位數顯頻率計主板調試

  6) 六位數顯頻率計電路板檢驗
