該設備適合各職業院校、技工類學校的樓宇自動化、機電自動化等電梯相關專業及職業資格鑒定中心和培訓考核機構使用?!娞蓦姎鈱嵱柤翱己搜b置1.1.控制柜主要技術參數(1)電梯控制柜需為真實的電梯控制柜;(2
該設備適合各職業院校、技工類學校的樓宇自動化、機電自動化等電梯相關專業及職業資格鑒定中心和培訓考核機構使用。

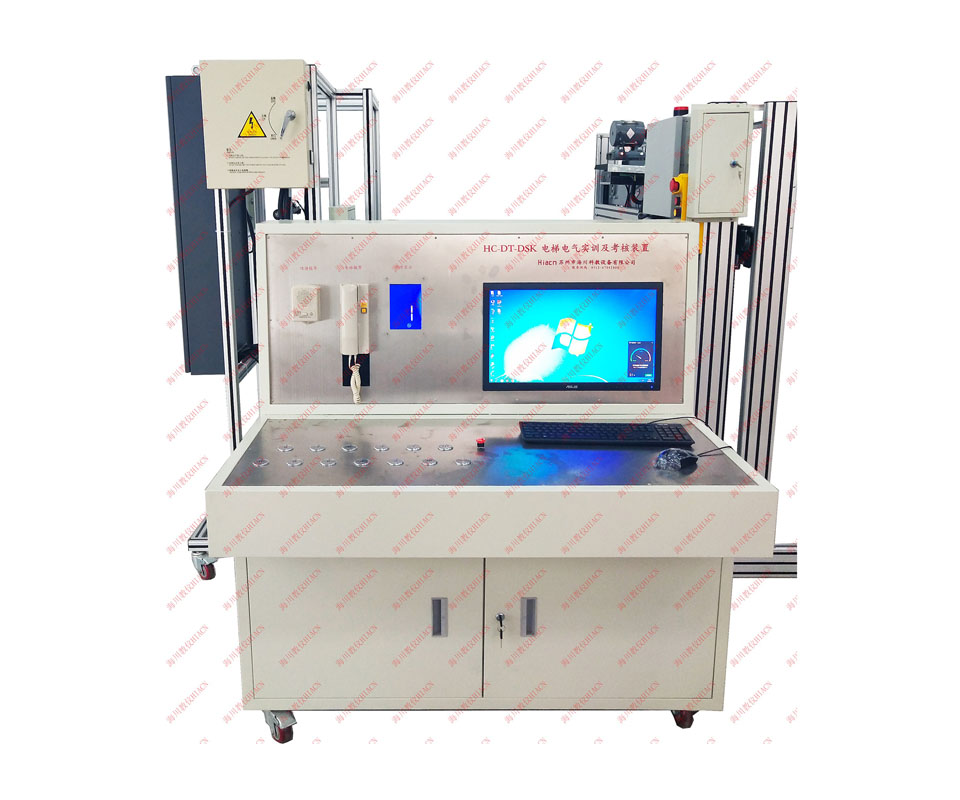

▲電梯電氣實訓及考核裝置
1.1.控制柜主要技術參數
(1) 電梯控制柜需為真實的電梯控制柜;
(2) 控制柜需取得符合國家標準《電梯制造與安裝安全規范》要求的“特種設備型式試驗合格證”;
(3) 工作電源:三相五線 AC380V±7% 或單相AC220V±4%;
(4) 控制方式:一體化控制器(參考品牌:默納克);
(5) 額定功率: ≤5.5KW。
1.2.曳引機主要技術參數
(1) 曳引機為真實的電梯用曳引機;
(2) 曳引機需取得符合國家標準GB 7588-2003《電梯制造與安裝安全規范》要求的“特種設備型式試驗合格證”,供貨時供業主查驗;
(3) 額定電壓:AC380V±7% 或 AC220V±4%;
(4) 曳引裝置:國內行業主流應用的永磁同步曳引機或異步有齒輪曳引機;
(5) 額定功率:≤5.5KW;
(6) 額定載重:不大于800Kg;
(7) 額定速度:不大于1.0m/s。
1.3.電梯控制柜檢測調試臺主要技術參數
(1) 供電電壓:AC380V±7% 或 AC220V±4%。
(2) 轎內樓層顯示采用7寸多媒體液晶。
(3) 控制裝置采用一體機裝置。
(4) 可通過指示燈顯示曳引機運轉方向。
(5) 采用真實的電梯轎廂內選按鈕和樓層召喚按鈕。
(6) 設計有臺式計算機液晶顯示器安裝位置。
(7) 檢測對象:國內行業主流應用的一體化控制器(參考品牌:默納克)控制柜檢測臺主要功能:
(1) 可向控制柜提供1~10樓的內選及外呼指令;
(2) 可向控制柜提供1~10樓的模擬井道信息,模擬井道信息可通過軟件編程(電梯控制柜控制裝置采用PLC模擬仿真);
(3)可與控制柜交互電梯開關門指令及反饋信號;
(4)可與控制柜交互超載、滿載、鎖梯、消防、司機等信號;
(5)進線電源電壓通過數字顯示,有錯相、缺相保護;
(6)控制柜進線主電源通過檢測臺控制,緊急情況下,可方便切斷主電源;
(7)可通過上位機軟件監控電梯運行狀態。
1.4.上位機專用臺式計算機(標配 品牌商務整機)
可與控制系統通訊,查看電梯基本參數信息。
1.5.“層轎門開門機”設備主要技術參數
主要組成部分:門機結構框架(含門套),門機控制器和交流變頻門電機,門機演示裝置組件(包括但不限于主要電線電纜)等。
1) 工作電源:單相 AC220V ±4% ,50Hz;
2) 開門尺寸:不大于800mm;
3) 開門形式:中分雙扇,門扇高度不高于1200mm;
4) 驅動控制:國內主流品牌;
5) 外形尺寸:不大于1600*1800*500 mm (W*H*D)
6)采用為國內主流結構型式,完全采用真實電梯門機構及部件組成。
7)層門和轎門可分開,單獨進行調整和實訓,組合后可進行廳門轎門聯動實訓。
8)采用電氣或機械聯鎖,防止誤操作。安全標示,信號和顯示清晰易辨,預防由于人為的誤操作而引起安全事故。
1.6.電梯電氣實訓考核裝置組件
采用電梯上用1:1的完全真實的機房電源箱、轎頂檢修箱、轎頂接線箱、底坑檢修箱、底坑開關盒、井道照明、機房照明等。
1.7.電氣故障快速設置和恢復系統
同時滿足職業技能鑒定和競賽需求、《電梯安裝工》與《電梯維修工》標準要求,不少于40個的典型電梯電氣故障設置開關。
1.8.實訓項目
★電梯電氣系統主要組成部件認知實訓;
★控制器參數設置;
★永磁同步曳引機磁極角度位置辨識;
★電梯井道參數自學習;
★曳引電動機變頻驅動控制電路檢測調節及故障查找實訓;
★曳引機制動器機械調節及故障查找實訓;
★轎內操縱箱控制電路故障查找及排除實訓;
★廳外召喚盒控制電路故障查找及排除實訓;
★轎頂檢修箱控制電路故障查找及排除實訓;
★照明控制電路故障查找及排除實訓;
★通訊電路故障查找及排除實訓。
