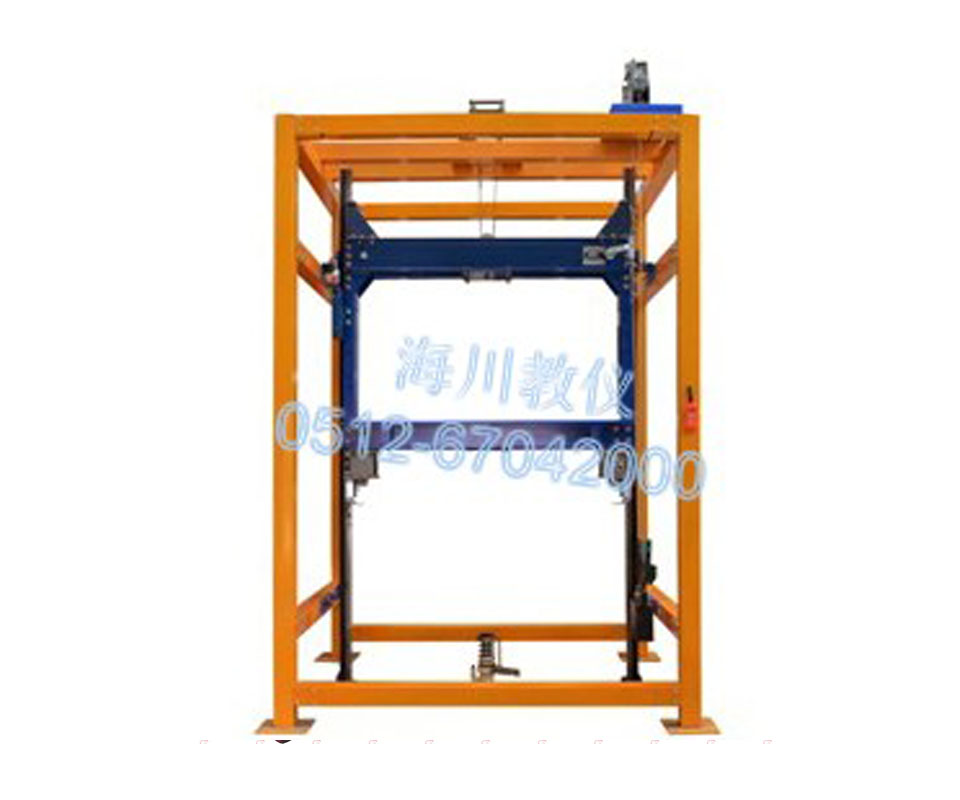

HC-DT-AQQ2型電梯限速器安全鉗教學實訓裝置
一、產品概述
該裝置采用真實的電梯實物部件。特殊的設計能夠使學生更直觀地了解限速器與安全鉗的結構,更有效地幫助學生掌握其工作原理。通過電動提升裝置,可實現限速器安全鉗聯動。另外學生也可根據相關要求,借助模擬井道對限速器安全鉗進行安裝與保養。
二、技術指標要求
電源輸入:三相四線 AC220V 50Hz ;
工作環境:海拔< 1000m ;溫度 -10 ℃~ +40 ℃;濕度< 95%RH 無水珠凝結;環境空氣中不應含有腐蝕性和易燃性氣體;
整機功耗:≤ 0.5KW ;
最大起重量:≤ 600kg ;
限速器額定速度:≤ 1.0m/s ;
安全鉗動作速度:≤ 1.0m/s ;
整機重量:≤ 600kg ;
外形尺寸: 2100mm × 2000mm × 3500mm (長×寬×高)。
三、配置清單
序號 | 名稱 | 數量 | 單位 | 備注 |
1 | 井道框架 | 1 | 臺 | 材料: Q235 / 表面噴塑處理 |
2 | T 型導軌 | 2 | 條 | T75-3/B |
3 | 導軌支架 | 4 | 對 | 材料: Q235 / 表面噴漆處理 |
4 | 壓導板 | 8 | 個 | |
5 | 轎廂龍門架 | 1 | 套 | 材料: Q235 / 表面噴漆處理 |
6 | 安全鉗提拉連桿 | 1 | 套 | 材料: Q235 / 表面噴漆處理 |
7 | 限速器安裝底板 | 1 | 塊 | 材料: Q235 / 表面噴漆處理 |
8 | 限速器-漲緊裝置 | 1 | 套 | 額定速度:≤ 1.0m/s |
9 | 安全鉗 | 2 | 只 | 額定速度:≤ 1.0m/s |
10 | 上導靴 | 2 | 只 | 滑動導靴( 10mm) |
11 | 下導靴 | 2 | 只 | 滑動彈性導靴( 10mm) |
12 | 液壓緩沖器 | 1 | 臺 | 額定速度:≤ 1.0m/s ;總質量: 600kg ~ 3000kg |
13 | 電動提升機 | 1 | 臺 | 2T |
14 | 電氣控制箱 | 1 | 個 | 材料: Q235 / 表面噴塑處理 |
15 | 按鈕盒 | 1 | 個 | |
16 | 限位開關 | 2 | 個 | S3-1370B |
17 | 限位開關支架 | 2 | 個 | 材料: Q235 / 表面噴漆處理 |
18 | 安全鉗開關 | 1 | 個 | UKS |
19 | 安全鉗開關底板 | 1 | 個 | 材料: Q235 / 表面噴漆處理 |
20 | 鋼絲繩 | 7 | 米 | 公稱直徑:? 8mm ;結構: 8 × 19S+FC |
21 | 鋼絲繩夾 | 6 | 個 | ? 8 |
22 | 安裝工具 | 1 | 套 | 詳見配套工具清單 |
23 | 隨機資料 | 1 | 份 | 實訓指導書及相關說明書等資料 |
四、配套工具
序號 | 名稱 | 型號 | 數量 | 單位 | 備注 |
1 | 鋁合金人字梯 | 2.5 米 | 1 | 張 | |
2 | 開口扳手 | 24 ~ 27 | 1 | 把 | |
3 | 梅花扳手 | 24 ~ 27 | 1 | 把 | |
4 | 開口扳手 | 13 ~ 16 | 1 | 把 | |
5 | 梅花扳手 | 13 ~ 16 | 1 | 把 | |
6 | 開口扳手 | 18 ~ 21 | 1 | 把 | |
7 | 梅花扳手 | 18 ~ 21 | 1 | 把 | |
8 | 錘子 | 3P | 1 | 把 | |
9 | 卷尺 3m | 3m | 1 | 把 |
五、實訓項目
1、T 型導軌(轎廂導軌)安裝與調整;
2、轎廂龍門架的安裝;
3、上導靴的安裝;
4、安全鉗連桿的安裝;
5、限速器的安裝;
6、漲緊裝置的安裝與調整;
7、下導靴的安裝;
8、安全鉗與下導靴的調整;
9、安全鉗開關的安裝與調整;
10、限位裝置的安裝與調整;
11、T 型導軌與導靴的保養;
12、限速器-安全鉗的保養;
13、限速器安全聯動功能試驗。
