HCDT-702D電梯控制線路實訓考核設備一、設備概述HCDT-702D電梯控制線路實訓考核設備,是根據勞動部對"電梯維修工"及"維修電工"相關標準設計而成,符合《現代電梯構造與使用》、《電梯安裝與維

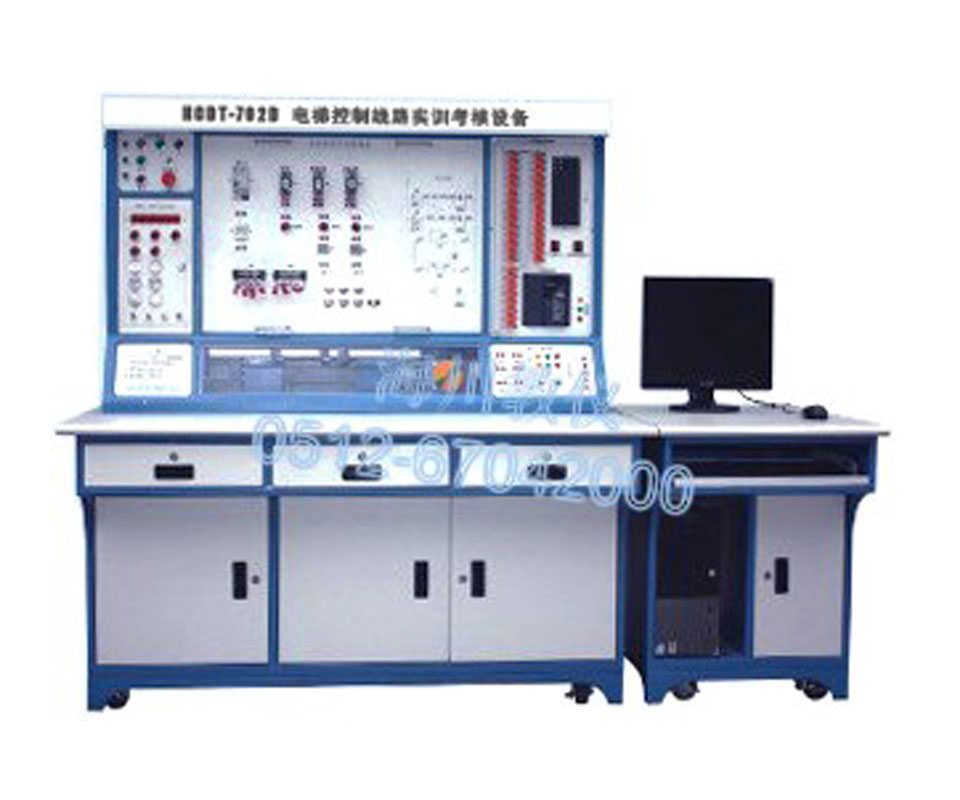

HCDT-702D電梯控制線路實訓考核設備
一、設備概述
HCDT-702D電梯控制線路實訓考核設備,是根據勞動部對"電梯維修工"及"維修電工"相關標準設計而成,符合《現代電梯構造與使用》、《電梯安裝與維修》等流行教材中的知識要點,尤其是對控制線路方面的,采用多種模塊設計,可靈活改變電路形式以便達到教學目的。HCDT-702D電梯控制線路實訓考核設備的電路采用模塊化設計,內容包括平層電路、門機電路、曳引機電路等,并配備了開放性的實訓模塊,學員可以通過自行接線達到電梯控制線路實操的目的,但可以通過傳統的繼電線路控制電梯,而且可以通過現代控制技術PLC應用,使學員的控制技能更上一個臺階。
由于該采用了?;脑O(shè)計,升級和擴展變得十分容易方便,該套設備還能不斷更新增加新的控制線路,和控制系統,變頻器技術、單片機控制技術都能在此套設備上得意應用,真正實現了切合實際、操作便捷、擴展容易、技術先進的實訓與考核。
二、設備結構:
1、桌身部分:采用優質鋼板做骨架,經過機械加工成型,外表面噴涂彩色環氧聚塑,整機既堅固耐用,又美觀大方。桌子的底部采用帶剎車的萬向輪,移動和固定兩相宜,方便調整設備的擺放位置。
2、桌面部分:采用25mm厚高密度纖維板外貼進口防火板(亦可選用全鋼桌面),PVC截面封邊,桌邊鴨嘴型設計。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點。
3、實訓屏部分:實訓屏分上下兩部分,上部分掛箱(模塊)空位,以及PLC,公用按鍵指示燈板,漏電開關;下部分是門機系統模擬控制區和三相電機,操作過程及結果直觀移動,并設置了門機減速開關位置調節,并且控制端都以插線端子的形式引出,方便學員實訓。
4、實驗?zāi)K:采用掛箱式模塊化設計,標準化的尺寸設計,元器件布局合理,更換操作容易,固定牢靠。并且具有故障設置裝置以及電路切換裝置。面板安裝工藝采用 "隱形螺釘"固定技術,文字符采用現代彩色蝕刻噴描技術處理,使面板標識清晰且經久耐用。采用 "碰珠式" 設計模塊安放區,使操作更加方便,固定更加牢固。提供通用市電電源接頭,方便老師帶到其他地點演示操作。
5、實驗導線:所有接插件連接線均采用安全型迭接插頭,為學生實驗提供了極高的安全性。
三、實訓考核項目:
A、電梯線路控制實訓
1、門機線路控制實訓
2、門機線路原理圖與線路工作同步演示
3、門機線路換速延時原理及調節
4. 安全觸板線路實訓
5、關門減速、加速物理定位調節實訓
6、開門減速、加速物理定位調節實訓
7、關門減速、加速電路調速實訓
8、開門減速、加速電路調速實訓
9、電梯運行線路控制實訓
10、電梯平層原理實訓
11、繼電線路控制實訓
12、呼叫存儲電路原理
13、平層開關實訓電路
14、運行線路原理圖與線路工作同步演示
15、樓層指示電路
16、主電路控制實訓
17、主電路原理圖與電路工作同步演示
18、主電路換速實訓
19、PLC控制門機線路實訓
20、PLC控制電梯運行線路
21、PLC控制主電路
B、電氣線路排故實訓
1、門機線路排故與檢修(8處故障)
2、電梯運行線路排故與檢修(15處故障)
3、主控線路排故與檢修(12處故障)
四、技術參數 :
1、工作電源:AC380±5%(三相五線)50Hz
2、額定功率:≤ 0.8 KW
3、相對濕度:≤ 85%
4、環境溫度:-10℃ ~40 ℃
5、外形尺寸:2100×750×1620mm(帶電腦桌)
6、安全保護:電流型漏電保護、過流短路保護、失壓保護、隔離變壓器保護
7、三相電機:380V 90W
8、直流電機:24VDC 2A 16r/min
9、PLC主機:三菱FX2N-48MR(帶FX2N-8EYR)
五、配置與要求:
序號 | 配置名稱 | 型號 | 單位 | 數量 | 備注 |
1 | 電源控制實驗屏 | HC-702-01 | 套 | 1 | |
2 | 鋼制實驗臺 | HC-702-02 | 張 | 1 | |
3 | 鋼制電腦桌 | 張 | 1 | ||
4 | 學生電腦 | 臺 | 1 | 用戶自備 | |
5 | 門開關控制電路模塊 | 套 | 1 | ||
6 | 電梯運行控制線路模塊 | 套 | 1 | ||
7 | 主控線路控制模塊 | 套 | 1 | ||
8 | PLC控制線路模塊 | 套 | 1 | ||
9 | 多功能實操模塊 | 套 | 1 | ||
10 | 工具包 | 套 | 1 | ||
11 | 鋼制模塊貯存柜 | HC-608-06 | 套 | 配套 | |
12 | 學生ABS注塑凳 | 張 | 2 | ||
13 | 實驗導線 | 套 | 配套 | ||
14 | 《HC-702D實訓指導書》 | 本 | 1 |
