HCDT-AT8-03型電梯電氣控制維保實訓裝置該裝置是根據當前真實電梯的電氣安調和維保需求而開發的一種電氣實訓考核平臺,適合各職業院校、技工類學校的樓宇自動化、機電自動化等電梯相關專業及職業資格鑒定

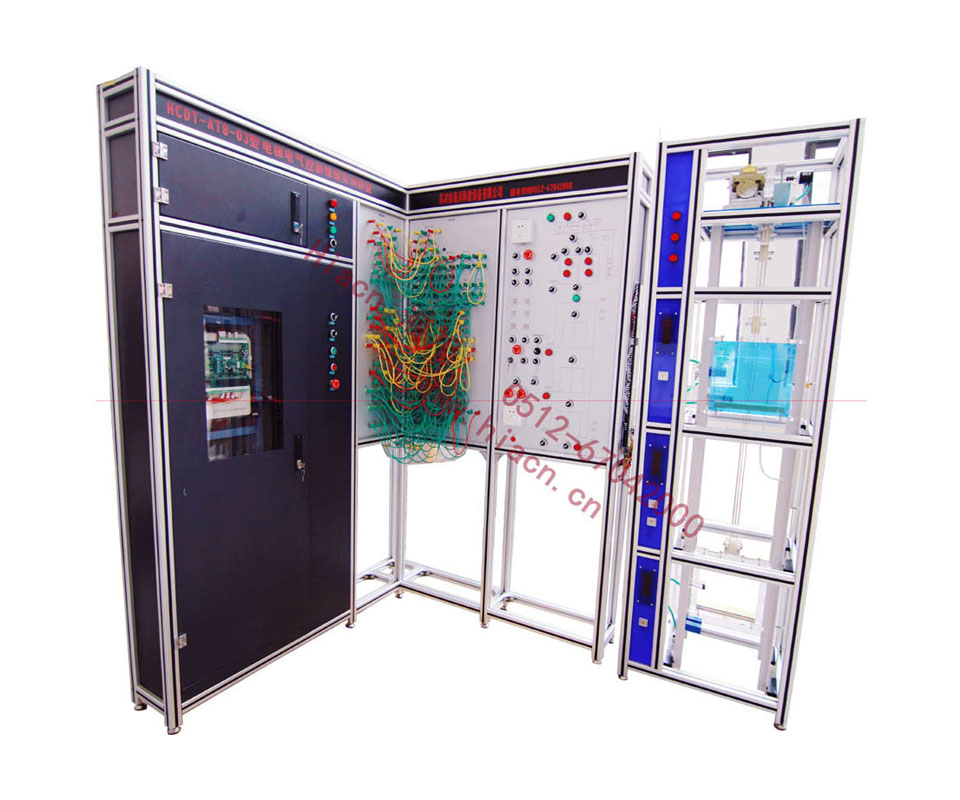

HCDT-AT8-03型電梯電氣控制維保實訓裝置
該裝置是根據當前真實電梯的電氣安調和維保需求而開發的一種電氣實訓考核平臺,適合各職業院校、技工類學校的樓宇自動化、機電自動化等電梯相關專業及職業資格鑒定中心和培訓考核機構使用。
本裝置采用真實的電梯總電源箱和微機控制柜成套機房設備,曳引機組及三層井道電氣器件均采用模擬型式,學生借助電梯電氣圖對這兩部分進行安全型插線連接,通過模擬運行檢驗連接的正確性,排除出現的故障,使學生能夠通過實訓初步掌握電梯電氣原理與規范標準、連接、調試、運行及維修技能,為真實電梯電氣的安調與維保打下基礎。
一、產品特點
1、采用了“L”形支架結構能夠減少占地面積,同時多臺并排布置時能夠形成實訓室工位式布局;
2、采用了真實的電梯總電源箱和微機控制柜,使學生學到的與實際應用的一致;;
3、采用了模擬器件嵌入電梯井道結構圖形的形式,使調試運行過程更加簡單直觀;
4、采用了高絕緣的安全型插座與帶絕緣護套的高強度安全型插線,可區分強、弱電流的不同規格的插座與插線,確保操作人員的安全。
二、技術參數
1、電 源輸入:三相五線 AC380V 50Hz;
2、安 全保護:接地,漏電(動作電流≤30mA),過壓,過載,短路;
3、整機功耗:≤0.75KW;
4、整機重量:≤150KG;
5、外形尺寸:1600mm×1150mm×2100mm(長×寬×高)。
6、模擬梯:3層3站,尺寸800*600*2100mm(長×寬×高);轎廂、曳引機、配置、控制按鈕配置齊全。
三、主要配置
序號 | 名稱 | 數量 | 單位 | 備注 |
1 | 支架 | 1 | 臺 | 高級鋁型材 |
2 | 總電源箱 | 1 | 臺 | 斷路器、空氣開關、指示燈、照明開關及插座等 |
3 | 微機控制柜 | 1 | 臺 | 一體化控制器(NICE1000)、空氣開關、斷相與相序保護繼電器、計數器、接觸器、開關電源、變壓器、制動電阻、端子排、上下行按鈕、急停及檢修開關等 |
4 | 安全型插線端子板 | 2 | 塊 | |
5 | 外呼梯顯示板 | 3 | 塊 | |
6 | 曳引機組模擬器件 | 1 | 套 | 三相異步電動機與編碼器 |
7 | 井道模擬器件 | 1 | 套 | 上下極限、上下限位、上下減速、上下急停、安全鉗、平層、開關門限位、超載、及照明開關 |
8 | 底坑模擬器件 | 1 | 套 | 張緊輪與照明開關,照明燈,插座 |
9 | 樓層模擬器件 | 3 | 套 | 門鎖、消防及鎖梯開關,上下呼梯按鈕 |
10 | 機房模擬器件 | 1 | 套 | 限速器與盤車開關 |
11 | 轎廂模擬器件 | 1 | 套 | 照明燈,風扇及光幕 |
12 | 轎廂操縱箱模擬器件 | 1 | 套 | 開關門、樓層、急停、檢修、上下行、照明、風扇、司機及直駛開關 |
13 | 轎頂控制箱模擬器件 | 1 | 套 | 上下行與共用按鈕,急停、檢修及照明開關,照明燈,插座 |
14 | 運行狀態指示 | 1 | 套 | 開關門、啟動及制動 |
15 | 安全型插線 | 1 | 套 | |
16 | 電氣檢修工具 | 1 | 套 | 萬用表與電筆等 |
17 | 隨機資料 | 1 | 份 | 實訓指導書與相關圖紙等 |
四、實訓項目
1、 電梯電氣照明回路的連接與調試;
2、 電梯電氣安全回路實訓項目
3、 電梯電氣主控回路的連接與調試;
4、 電梯電氣安全回路的連接與調試;
5、 電梯曳引機組的連接與調試;
6、 檢修回路、制動與運行實訓項目
7、 實物電梯控制器(默納克NICE1000)故障碼的查詢與檢修。
五、故障診斷及對策
故障類別說明:
電梯一體化控制器有近60 項警示信息或保護功能。電梯一體化控制器時刻監視著各種輸入信號、運行條件、外部反饋信息等,一旦異常發生,相應的保護功能動作,電梯一體化控制器顯示故障代碼。電梯一體化控制器是一個復雜的電控系統,它產生的故障信息可以根據對系統的影響程度分為5 個類別,不同類別的故障相應的處理方式也不同,對應關系見下:
1 級故障:顯示故障代碼;故障繼電器輸出動作;各種工況運行不受影響。
2 級故障:顯示故障代碼;故障繼電器輸出動作;脫離電梯群控(并聯)系統;可以進行正常的電梯運行。
3 級故障:顯示故障代碼;故障繼電器輸出動作;距離控制時停在最近的??繉?,然后禁止運行;其他運行工況下立即停車;停機后立即封鎖輸出,關閉抱閘。
4 級故障:顯示故障代碼;故障繼電器輸出動作;各種工況運行不受影響。距離控制時系統立即封鎖輸出,關閉抱閘,停機后可以進行低速運行,如反平層,檢修等;有故障代碼的情況下可以進行低速運行。
5 級故障:顯示故障代碼;故障繼電器輸出動作;系統立即封鎖輸出,關閉抱閘;禁止運行;
