一、概述平臺以工業機器人與機器視覺為核心,將機械、氣動、運動控制、電氣控制、伺服驅動、變頻調速、傳感檢測、條碼或二維碼讀取、RFID 讀取、編碼器技術、PLC 控制技術有機地進行整合,結構模塊化,便于
一、概述

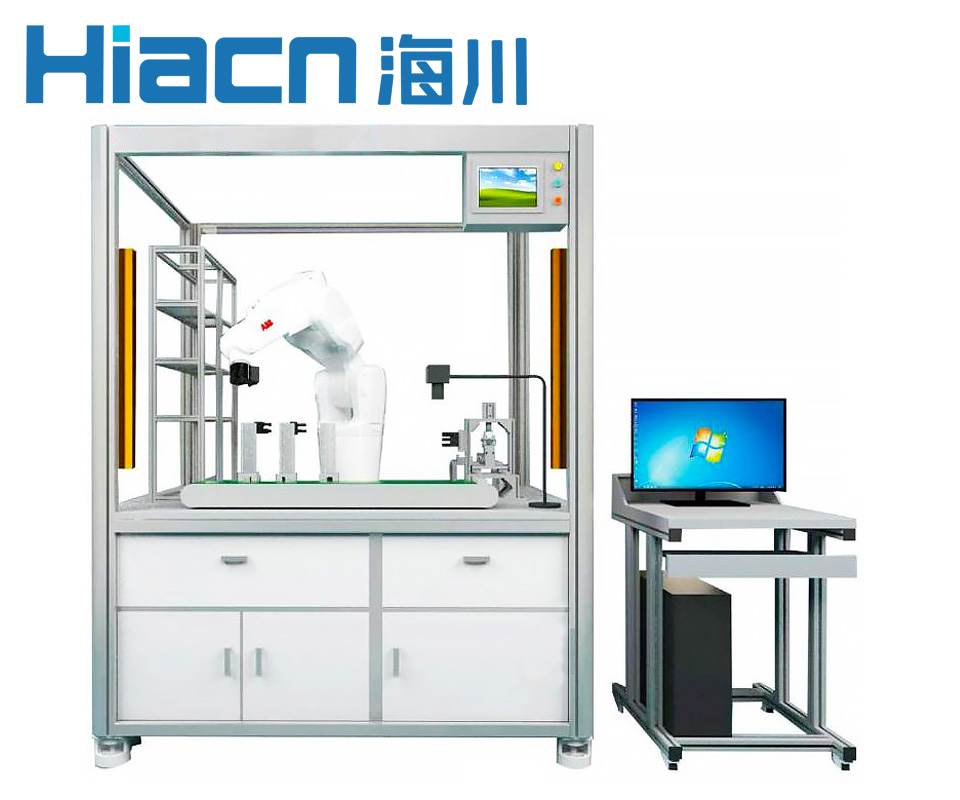

平臺以工業機器人與機器視覺為核心,將機械、氣動、運動控制、電氣控制、伺服驅動、變頻調速、傳感檢測、條碼或二維碼讀取、RFID 讀取、編碼器技術、PLC 控制技術有機地進行整合,結構模塊化,便于組合,實現對高速傳輸線上的不同物料進行快速的檢測、組裝。為了方便實訓教學,系統進行了專門的設計, 可以完成各類機器人單項訓練和綜合性項目訓練,可完成各類機器人單項訓練和綜合性項目訓練??梢赃M(jìn)行六軸機器人示教、定位、抓取、裝配、物流等訓練,可以在此基礎上進行產品柔性包裝、零件組裝、激光焊接、三維檢測、點膠、鎖螺絲等實際工業應用項目。
二、實訓設備要求:
序號 |
名稱 |
數量 |
詳細技術參數 |
1 |
工業機器人 |
1
臺 |
★本體: 1) 具有 6
個自由度,串聯關節型工業機器人 2) 工作范圍 560mm-600mm; 3) 額定負載不小于 3kg; 4) 重復定位精度高于 0.01mm 5) 安全性至少包括安全停、緊急停、2 通道安全回路監測、3 位啟動 |
|
|
|
裝置 6) 集成信號源為手腕設至少 10
路信號 7) 集成氣源為手腕設至少 4 路空氣(不小于 5bar) 控制器: 1) 采用先進的工業機器人控制軟件 2) 采用高級工業機器人編程語言 3) 內置不小于 16
路輸入/16
路輸出的數字量 I/O 模塊示教器: 1) 圖形化彩色觸摸屏 2) 操縱桿 3) 熱插拔,運行時可插拔底座: 1)材料鋁合金 2)尺寸 250mm×250mm×15mm(±5%) |
2 |
快換工具 |
1
套 |
1) ★工具快換系統:機器人手臂安裝有法蘭端快換模塊,可實現不同工具間無需人為干涉自動完成切換,6 路氣動信號,額定負載不小于3kg,厚度 38mm(±5%),重量 125g(±5%); 2) 膠槍工具:含有工具端快換模塊與法蘭端快換模塊配套,總長135mm-145 mm,外殼為鋁合金材質,可以配合軌跡圖紙實現模擬零件外殼涂膠的軌跡編程實訓,可更換筆芯設計且筆芯可 10mm
竄動防止碰撞損壞 3) 夾爪工具:含有工具端快換模塊與法蘭端快換模塊配套,可穩固抓取搬運碼垛物料,總長 135mm-145 mm,夾頭為鋁合金材質,采用氣動驅動,內徑 20mm,重復精度±0.01mm,閉合夾持力不小于 40N, 開閉行程 9-10mm 4) 吸盤工具:含有工具端快換模塊與法蘭端快換模塊配套,總長100mm -110mm,結構為鋁合金材質,至少配 4mm 直徑吸盤 1 個、 20mm
直徑吸盤
2
個,可穩固抓取各種形狀的芯片零件及蓋板 |
|
|
|
5)鎖螺絲工具:含有工具端快換模塊與法蘭端快換模塊配套,結構為鋁合金材質,可實現對 M4
內六角螺釘?shù)逆i緊。 |
3 |
涂膠單元 |
1
套 |
1) 3D 軌跡圖板尺寸不小于:440mm×250mm,具有半經至少 45mm 的拱形面,材質碳鋼烤漆,厚度
3mm 2) 軌跡路徑包含圓形、三角形、復雜輪廓和樣條曲線,以及不同位置、不同指向的基準坐標系 3) 提供工具 TCP
參數標定用尖錐,材質不銹鋼,可以隨意固定在 3D 軌跡圖板的任何位置 4) 包含 2
張軌跡圖紙,可自動吸附在 3D 軌跡圖板上 |
4 |
碼垛單元 |
1
套 |
1) 原料臺由鋁型材配合不銹鋼導槽構成,利用高度差實現物料自動排列,可滿足最多 6
個物料的存儲 2) 碼垛臺由臺面和支撐構成,臺面為 POM,尺寸 110mm×110mm× 15mm(±5%),采用鋁合金型材支撐,高度:150 mm -160mm,可滿足多種形式的碼垛 3) 包含模擬物料,材質 PVC,尺寸 65mm×32.5mm×15mm(±5%) , 數量不少于 6
個,采用工形設計方便夾爪夾持,可實現在兩個碼垛臺 間的搬運、碼垛實訓 |
5 |
視覺檢測單元 |
1
套 |
1) ★視覺檢測采用 CCD 拍照檢測,有效像素?cái)?shù)不低于 1600×1200, 彩色檢測,攝像面積不低于 7.1mm×5.4mm,場景數不少于 128
個, 可存儲圖像數不少于 40 張,可利用流程編輯功能制作處理流程,支持串行 RS-232C
和網絡 Ethernet 通訊,提供高速輸入 1
點、高速輸出4 點、通用輸入 9
點和通用輸出 23 點的并行通信,提供 DVI-I
監控輸出 2) 提供環形光源,內圓直徑 90mm(±5%),外圓直徑 120mm(± 5%),供電電壓
24V,供電電流 440mA 3) 視覺檢測結果和采集圖像信息通過不小于 10 英寸顯示器即時顯示, 方便視覺檢測參數調整和狀態監控 |
6 |
裝配 |
1
套 |
1)安裝檢測單元至少含
4
個功能相同的裝配檢測工位,可與工業機器 |
|
檢測單元 |
|
人配合完成 PCB
異形芯片的安裝及檢測功能,4
個工位的安裝由鋁型材搭建的框架支撐 2) 安裝檢測工位整體尺寸為 410mm×190mm×180mm(±5%),結構為鋁合金材質,分為底板、安裝平臺和檢測支架 3) 安裝平臺安裝在雙列線性滑軌上, 寬度 9mm-10mm , 長度300mm-310mm,采用氣動驅動,內徑 16mm,有效行程不低于 200mm,安全保持力 140N 4) 檢測支架升降由氣動驅動,內徑 16mm,有效行程 20mm-25mm, 安裝有 LED 導光板,尺寸為 100mm×100mm×1.5mm(±5%),可在檢測過程中亮起 5) 底板安裝有紅、綠兩色指示燈,用于在檢測完成后提示安裝是否有 誤、芯片是否有缺陷 |
7 |
螺絲供料單元 |
1
套 |
1) 采用全自動設計,旋轉式分料設計,螺絲供給速度快,機器震動小,穩定的螺絲供料和取料效果 2) 供料速率約為 1
粒/秒 3) 可實現對 M4 內六角螺釘?shù)姆€(wěn)定供料 4)外形尺寸約為
205.5mm×149mm×122.4mm(±5%),凈重約為3kg |
8 |
原料料庫 |
1
套 |
1) 單層至少 4 個料區,可分別用于存放異形芯片零件、蓋板和 PCB 電路板 2) 整體弧形設計,內圓半徑 500mm-550mm,方便機器人抓取物料 |
9 |
電子產品PCB 電路板 |
5
套 |
1) 電子產品 PCB 電路板由異形芯片零件、PCB 電路板和蓋板組成, PCB
電路板和蓋板由螺絲緊固 2) 異形芯片零件,包括圓形、小矩形、大矩形、方形等不同形狀和不同顏色的芯片,用以代表 CPU、集成電路、電阻、電容、三極管等元件 3) PCB 電路板,尺寸 120mm×120mm(±5%),厚 12mm ,上繪制 了模擬電路線路圖,留有不同異形芯片零件的安裝位置,每個 PCB |
|
|
|
電路板的線路圖和芯片零件安裝位置都不相同,代表不同電子產品, 四角提供螺釘孔 4)蓋板,尺寸 120mm×120mm(±5%),厚 5mm
,外殼雕刻文字 代表不同電子產品,四角提供螺釘孔 |
10 |
操控面板 |
1
套 |
1) 提供工作站啟動、停止、模式控制和急停按鈕,可實現對設備運行操作 2) 提供故障及設備運行狀態指示燈 3) 提供多個故障設置點,可模擬不同情況下的故障 4) 提供多個電路信號及氣路信號的快接插口,可以方便完成電氣接線及調試訓練 5) ★包含工業觸摸屏作為人機交互接口,顯示器不低于 7
英寸 TFT, 分辨率 800×480,亮度 350,對比度 500:1,背光類型 LED,觸控面板類型為 4 線電阻式,Flash 存儲器 128MB,RAM 存儲器為 128MB, 處理器為 ARM
RISC 528MHz,提供 RS-232
和
RS-485
串行接口 |
11 |
總控系統 |
1
套 |
★1)采用高性能 PLC
實現集成控制,國際知名品牌,模塊化設計,支持最多 6
個模塊擴展,方便升級 2) 電氣控制元件采用國際知名品牌優質產品,包含濾波、短路保險等安全機制 3) 工作臺正面提供運行安全裝置,采用光柵傳感器,光軸數量 8,光軸間距 40mm 4) 操作過程可通過攝像頭采集記錄,焦距 2.8mm,焦段廣角,清晰度 720p,感光面積 1/3
英寸,IP66
防水防塵,可通過 WiFi
連接云端監控,監控信息可存儲在擴展存儲卡中 5) 供氣系統功率 600W,排氣量 118L/min,最大壓力 8bar,儲氣罐 24L,噪音 52db,靜音無油,配套知名品牌氣路控制元件和真空元件 |
12 |
工作臺架 |
1
臺 |
1)鋁合金框架,有機玻璃門,碳鋼鈑金側板及底板,正面和背面可打開存放設備及物品 2)整體尺寸 2200mm×1350mm×700mm(±5%) |
|
|
|
3) 安裝臺面為鋁合金 T 型槽,臺面尺寸 2100mm×1100mm(±5%), 厚度 20mm 4) 底部安裝有萬向腳輪和固定支撐,方便移動和固定 |
13 |
配套工具 |
1
套 |
提供安裝、調試工作站所需工具一套,包括:工具箱 1
個、內六角扳 手 1
套、250mm
活動扳手 1
把、17mm/19mm
開口扳手 1
把、13mm 開口扳手 1
把、5.5mm
開口扳手 1
把、螺絲刀 1
套、5
米卷尺 1
個、 斜口鉗 1
把、Y 型端子鉗 1
把、裸端型端子鉗 1
把、剝線鉗 1
把、美 工刀 1
把、萬用表 1
個、PLC
編程線 1
根、觸摸屏編程線 1
根、程序拷貝 U
盤 1
個 |
