HC-JD-01型開放型綜合實訓設備開放型綜合實訓設備包括了機電一體化等專業學習中所涉及的機械、傳動、氣動、傳感器、編程控制、電氣控制、通訊等多種應用技術,是專門為職業技術院校、技工學校、職業技術學校

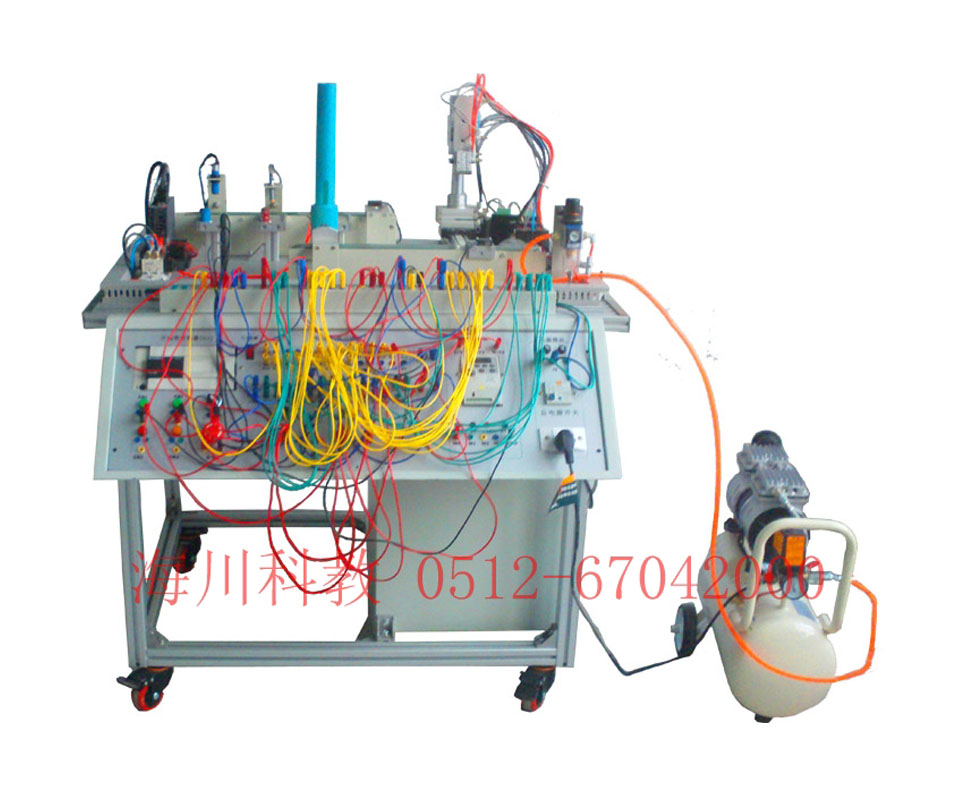

HC-JD-01型開放型綜合實訓設備
開放型綜合實訓設備包括了機電一體化等專業學習中所涉及的機械、傳動、氣動、傳感器、編程控制、電氣控制、通訊等多種應用技術,是專門為職業技術院校、技工學校、職業技術學校、職業教育培訓機構等而設計的典型的機電一體化培訓產品。適合于機械制造及其自動化、機電一體化、機械電子工程、電氣工程及自動化、自動化工程、控制工程、計算機控制技術等教學和培訓。它提高學生動手能力和實踐技能而設計的實用性很強的實驗設備.
一、 主要特點:
1. 靈活性:全部采用模塊化組合方式,既可以隨意拆裝進行相關編程實訓,也可進行系統組裝實訓;
2. 專業性:覆蓋了傳感器技術(電容式,電感式,光電式)、氣動技術、PLC技術、變頻控制技術、伺服電機技術、機械系統精密傳動技術等多項技術實訓;
3. 安全性:系統具有短路保護、急停保護、限位保護、智能保護等各種保護功能,可確保人身與設備安全;
4. 開放型:該實驗裝置所有電器控制端口全部開放,可進行電氣線路控制、電氣線路設計等內容實訓。
二.實訓內容
1. 氣動方向、速度、擺動、順序控制等回路的安裝;
2. 氣動機械手裝置的安裝;
3. 氣動系統安裝與調試。
4. 電動機正反轉控制電路的連接與程序編寫;
5. 電動機調速控制電路的連接與控制程序編寫;
6. 皮帶輸送機控制程序編寫;
7. 伺服電機設備控制程序編寫;
9. 搬運機械手設備安裝和調試;
10. 物件分揀設備的安裝與調試;
11. 送料設備的安裝與調試;
12. 自動生產線設備安裝與調試。
三、主要技術參數
1、交流電源:?jiǎn)蜗?220VAC±10% 50 Hz;
2、直流電源: 24VDC±10% 2A ,12VDC±10% 2A ,5VDC±10% 1A;
3、溫度:0℃-40℃;
4、PLC主機:FX2N-48MT;
5、安全保護措施:具有接地保、過載保護、漏電保護、漏電保護功能,安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線等。
(二)配置要求如下:
序號 | 機構名稱 | 規格或型號 |
1 | 工作臺 | 桌面面板采用歐標30×150工業鋁型材拼接而成,其余采用歐標40×40工業鋁型材組成,尺寸:長1000mm×寬800mm×高800mm,底部配有萬向帶鎖腳輪,每個實訓桌下方配有帶三個抽屜的鋼制工具柜一個. |
2 | 工件推出與檢測機構 | 雙作用雙軸氣缸1條,TR16×100S,缸徑16mm,行程70mm,附磁 磁性開關2條,CS1-G020,2線制,線長2米 光電式傳感器1個,直徑12mm,NPN型 電感式接近開關1個,直徑12mm,NPN型 電容式接近開關1個,直徑12mm,NPN型 金屬工件4個,塑料白色工件4個,塑料黑色工件4個 非標零件1套,標準件1套 |
3 | 伺服控制輸送帶機構 | 輸送帶1條,寬度不小于50mm 聯軸器1個(配三菱J4伺服100W電機用) 伺服電機安裝支架1個 雙作用氣缸3條,PB16×60S,缸徑16mm,行程60mm,附磁 磁性開關6條,CS1-M020-S16,2線制 鏡面反射式傳感器1套,直徑:18mm,NPN型 非標零件1套,標準件1套 |
4 | 水平料倉機構 | 鋁合金料倉3套,槽內寬度:54mm;標準件1套 |
5 | 變頻調速輸送帶機構 | 輸送帶1條,寬度不小于50mm 交流減速電機1只,功率25W,電壓AC220V,減速箱減速比1:10 聯軸器1個(配交流電機用) 交流電機安裝支架(配交流電機用) 雙作用氣缸1條,缸徑16mm,行程60mm,附磁 磁性開關2條,2線制 電容式接近開關4個,直徑12mm,NPN型 非標零件1套,標準件1套 |
6 | 步進電缸機械手機構 | 電動滑臺1條,同步帶傳動,行程不小于300mm,聯軸器1個 步進電機安裝支架1個 三軸氣缸1條,TCL16×80S,缸徑16mm,行程80mm,附磁 回轉氣缸1條,HRQ10,理論力矩1.1Nm,回轉角度可調,附磁 雙軸氣缸1條,TN16×100S,缸徑16mm,行程100mm,附磁 平行開閉式氣動手指1條,HFZ16,缸徑16mm,附磁 磁性開關12條,其中:CS1-G:2條,DS1-H:4條,CS1-J:2條 非標零件1套,標準件1套 |
7 | 氣動控制閥組 | 輸送帶控制閥組:?jiǎn)坞娍囟晃逋姶砰y5個,4V110-06
DC24V,帶指示燈、手動按鈕,可鎖定,端子式 5連匯流板1個,100M-5F,手滑閥1個 |
機械手控制閥組:?jiǎn)坞娍囟晃逋姶砰y1個,4V110-06
DC24V,帶指示燈、手動按鈕,可鎖定,端子式 雙電控二位五通電磁閥3個,4V120-06 DC24V,帶指示燈,帶手動按鈕,端子式 4連匯流板1個,100M-4F | ||
8 | 氣源處理元件 | 過濾調壓閥1套,GFR200-08MF1 |
9 | 氣動輔助元件 | 單向節流閥16個,消聲器4個,堵頭6個,接頭24個,藍色PU氣管若干,黑色PU氣缸若干 |
10 | 電氣配線元件 | 灰色PVC線槽2條,規格:長1000mm×寬25mm×高40mm 接線端子排若干,DIN35mm鋁合金導軌1條,接線端子若干 |
11 | 控制器 | 可編程控制器1臺,48點,輸入24點,輸出24點,晶體管輸出 |
12 | 開關電源 | DC24V 4.5A |
13 | 控制按鈕模塊 | 6個按鈕,包含急停按鈕一個、綠色帶燈按鈕2個、紅色帶燈按鈕1個、黃色帶燈按鈕1個,黑色旋鈕1個。 |
