82型系列機件、裝配體、閥體等測繪模型,選自社會及工業現場等使用較為廣泛的產品,經過精加工制作而成,是制圖測繪教學不可或缺的系列產品之一。顧客可根據教學需要選用部分或系列測繪模型,詳細報價請咨詢我司銷
82型系列機件、裝配體、閥體等測繪模型,選自社會及工業現場等使用較為廣泛的產品,經過精加工制作而成,是制圖測繪教學不可或缺的系列產品之一。
顧客可根據教學需要選用部分或系列測繪模型,詳細報價請咨詢我司銷售人員。

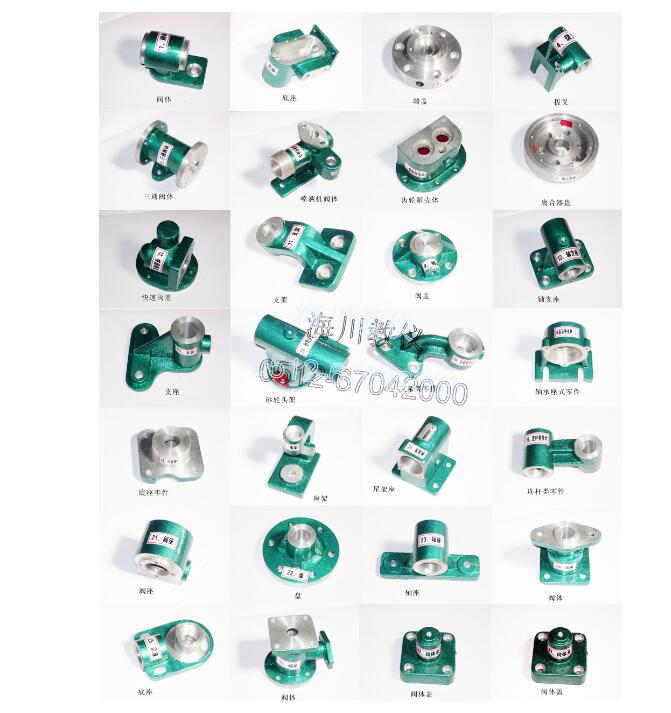

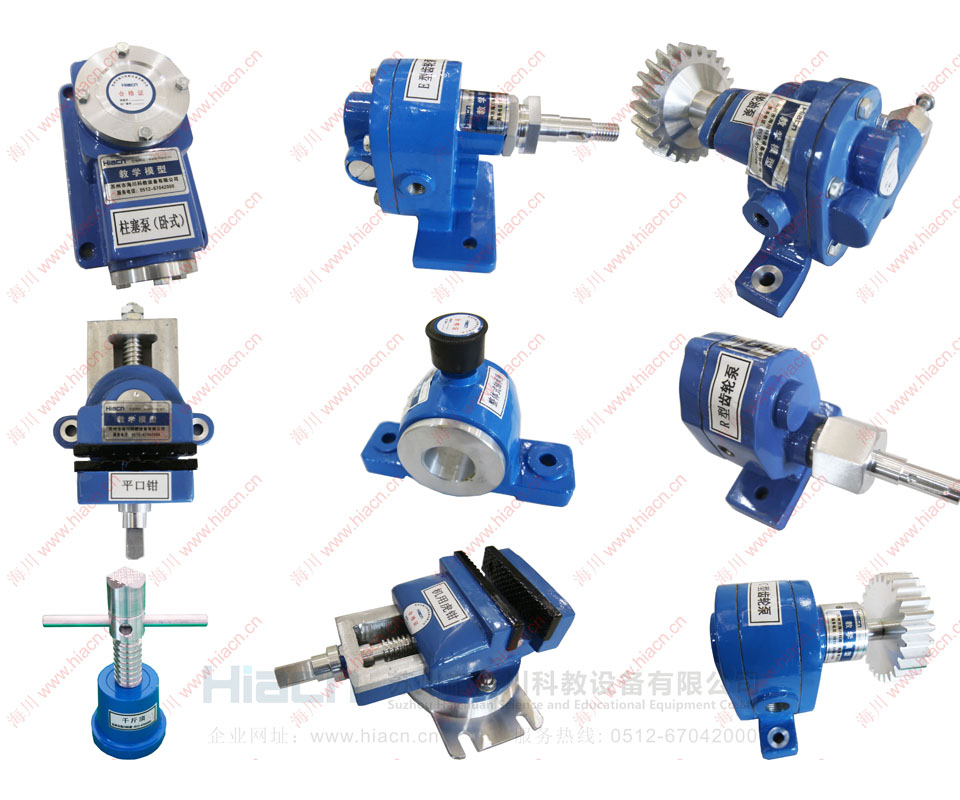

貨號 | 名 稱 | 參考尺寸 | 備注 |
HC-CH-01 | A型齒輪泵 | 150×180×150 | 全鋁制 |
HC-CH-02 | B型齒輪泵 | 220×160×180 | 全鋁制 |
HC-CH-03 | C型齒輪泵 | 150×160×140 | 全鋁制 |
HC-CH-04 | E型齒輪泵 | 190×130×180 | 全鋁制 |
HC-CH-05 | K型齒輪泵 | 200×150×180 | 全鋁制 |
HC-CH-06 | R型齒輪泵 | 170×110×115 | 全鋁制 |
HC-CH-07 | T型齒輪泵 | 210×160×130 | 全鋁制 |
HC-CH-08 | 柴油機機油泵 | 200×160×180 | 全鋁制 |
HC-CH-09 | 齒輪油泵(HC-CH-05)立式 | 200×160×180 | 全鋁制 |
HC-CH-00 | 齒輪油泵(HC-CH-07)立式 | 160×140×140 | 全鋁制 |
HC-CH-011 | 擺線轉自油泵 | 180×150×150 | 全鋁制 |
HC-CH-012 | 潤滑油泵 | 130×150×100 | 全鋁制 |
HC-CH-013 | 銑刀頭 | 280×220×150 | 全鋁制 |
HC-CH-014 | 機用虎鉗 | 250×180×140 | 全鋁制 |
HC-CH-015 | 平口鉗 | 220×140×80 | 全鋁制 |
HC-CH-016 | 整體式軸承座 | 150×100×80 | 全鋁制 |
HC-CH-017 | 對開式華東軸承座 | 180×160×100 | 全鋁制 |
HC-CH-018 | 自動閉鎖旋塞 | 220×100×150 | 全鋁制 |
HC-CH-019 | 鉆模 | 150×100 | 全鋁制 |
HC-CH-020 | 微動機構 | 240×100×140 | 全鋁制 |
HC-CH-021 | 千斤頂 | 150×80×100 | 全鋁制 |
HC-CH-022 | 砂輪架裝配圖 | 180×100×120 | 全鋁制 |
HC-CH-023 | 安全閥 | 200×130×120 | 全鋁制 |
HC-CH-024 | 球閥 | 80×90×160 | 全鋁制 |
HC-CH-025 | 球閥 | 150×180×260 | 全鋁制 |
HC-CH-026 | 快速閥 | 200×180×190 | 全鋁制 |
HC-CH-027 | 柱塞泵(臥式) | 180×120×120 | 全鋁制 |
HC-CH-028 | 柱塞泵(立式1) | 190×100×100 | 全鋁制 |
HC-CH-029 | 柱塞泵(立式2) | 200×120×220 | 全鋁制 |
HC-CH-030 | 泄氣閥 | 100×50×70 | 全鋁制 |
HC-CH-031 | 閥門裝配圖 | 120×90×150 | 全鋁制 |
HC-CH-032 | 閥體 | 100×70×100 | 全鋁制 |
HC-CH-033 | 底座 | 92×60×126 | 全鋁制 |
HC-CH-034 | 端蓋 | Φ90×37 | 全鋁制 |
HC-CH-035 | 撥叉 | 100×66 | 全鋁制 |
HC-CH-036 | 三通閥體 | 80×80×95 | 全鋁制 |
HC-CH-037 | 水泵閥體 | 160×75×98 | 全鋁制 |
HC-CH-038 | 箱體 | 108×108×98 | 全鋁制 |
HC-CH-039 | 噴灑機閥體 | 120×60×140 | 全鋁制 |
HC-CH-040 | 齒輪箱殼體 | 128×88×60 | 全鋁制 |
HC-CH-041 | 離合器盤 | 140×140×40 | 全鋁制 |
HC-CH-042 | 閥蓋 | 120×120×60 | 全鋁制 |
HC-CH-043 | 快速閥蓋 | 100×80×100 | 全鋁制 |
HC-CH-044 | 變速箱蓋 | 150×150×52 | 全鋁制 |
HC-CH-045 | 軸承架 | 140×50×110 | 全鋁制 |
HC-CH-046 | 立柱支架 | 105×90×125 | 全鋁制 |
HC-CH-047 | 支架 | 85×85×130 | 全鋁制 |
HC-CH-048 | 連桿 | 75×64×144 | 全鋁制 |
HC-CH-049 | 軸支座 | 125×85×65 | 全鋁制 |
HC-CH-050 | 支座 | 142×110×135 | 全鋁制 |
HC-CH-051 | 砂輪頭架 | 142×92×120 | 全鋁制 |
HC-CH-052 | 回油蓋閥 | 65×65×90 | 全鋁制 |
HC-CH-053 | 支架類零件 | 60×120×60 | 全鋁制 |
HC-CH-054 | 連桿類零件 | 140×80×60 | 全鋁制 |
HC-CH-055 | 支架零件 | 80×100×60 | 全鋁制 |
HC-CH-056 | 軸承座式零件 | 80×60×120 | 全鋁制 |
HC-CH-057 | 閥體零件 | 80×80×130 | 全鋁制 |
HC-CH-058 | 底座零件 | 90×90×60 | 全鋁制 |
HC-CH-059 | 復雜零件 | 80×90×120 | 全鋁制 |
HC-CH-060 | 座架 | 80×80×130 | 全鋁制 |
HC-CH-061 | 尾架座 | 100×85×125 | 全鋁制 |
HC-CH-062 | 變形連桿 | 100×60×70 | 全鋁制 |
HC-CH-063 | 閥座 | 80×80×110 | 全鋁制 |
HC-CH-064 | 盤 | 125×70 | 全鋁制 |
HC-CH-065 | 底座 | 100×80×60 | 全鋁制 |
HC-CH-066 | 軸座 | 120×90×50 | 全鋁制 |
HC-CH-067 | 閥體 | 80×100×70 | 全鋁制 |
HC-CH-068 | 底座 | 80×100×40 | 全鋁制 |
HC-CH-069 | 閥體 | 80×100×100 | 全鋁制 |
HC-CH-070 | 軸測架 | 80×120×70 | 全鋁制 |
HC-CH-071 | 閥體蓋 | 85×85×90 | 全鋁制 |
HC-CH-072 | 軸套 | 150×70(最大直徑處) | 全鋁制 |
HC-CH-073 | 鏈連接 | 150×120 | 全鋁制 |
HC-CH-074 | 蝴蝶閥 | 80×80×110 | 全鋁制 |
HC-CH-075 | 南機軸(1) | 300×Φ42(最大直徑處) | 全鋁制 |
HC-CH-076 | 南機軸(2) | 300×Φ45(最大直徑處) | 全鋁制 |
HC-CH-077 | 南機軸(3) | 300×Φ32(最大直徑處) | 全鋁制 |
HC-CH-078 | 南機軸(4) | 300×Φ45(最大直徑處) | 全鋁制 |
HC-CH-079 | 南機軸(5) | 300×Φ45(最大直徑處) | 全鋁制 |
HC-CH-080 | 山工軸(1) | 300×Φ38(最大直徑處) | 全鋁制 |
HC-CH-081 | 測繪小模型 | 10件套 | 全鋁制 |
HC-CH-082 | 精選測繪小模型 | 92件套 | 全鋁制 |

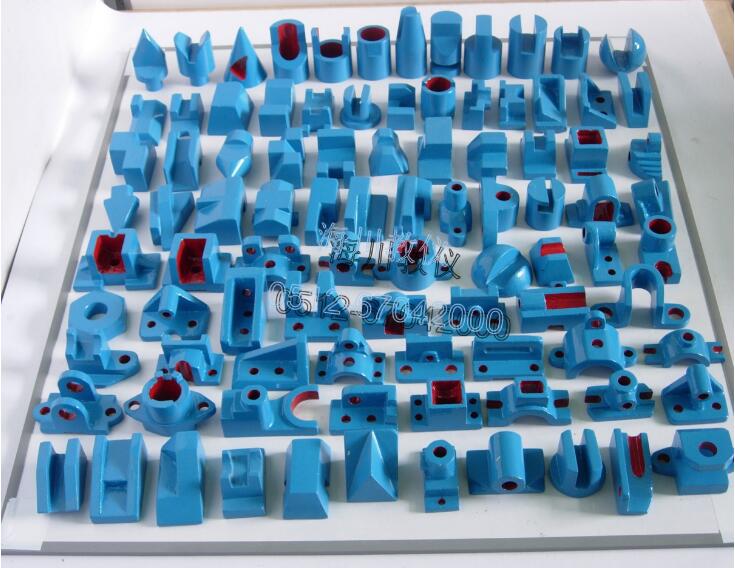

92件測繪小模型

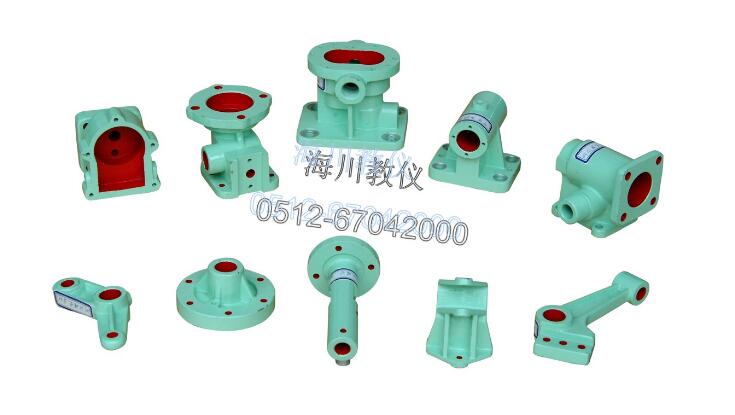

10件套測繪模型
更多圖片,請來電索取!
