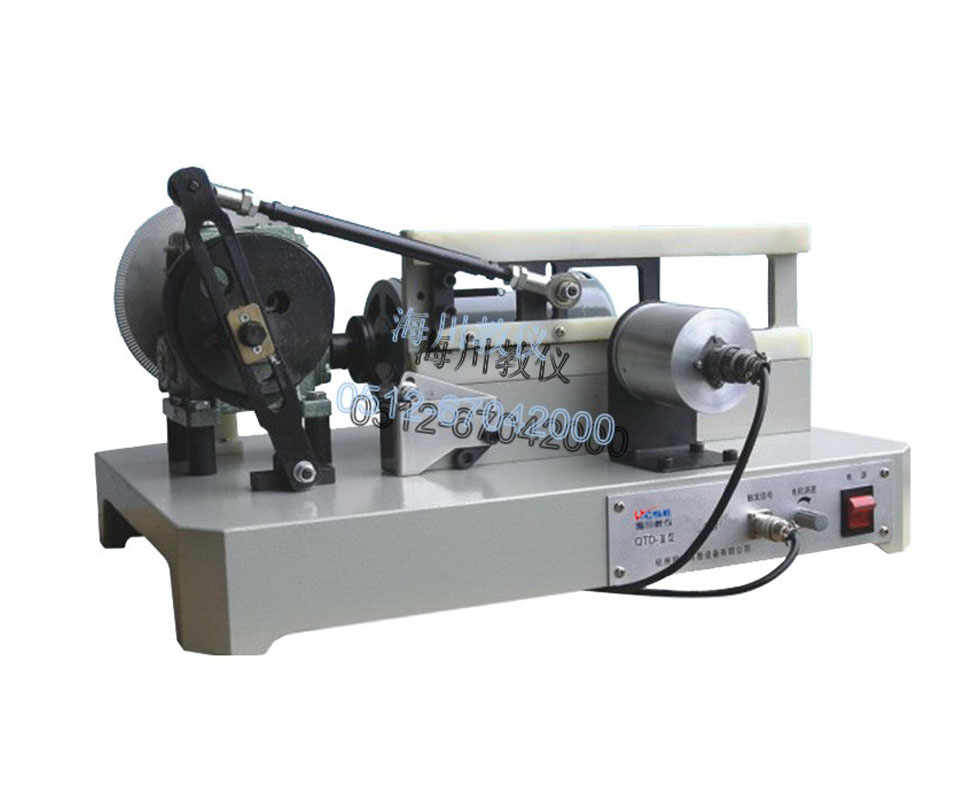

基本型曲柄滑塊導桿凸輪實驗臺

該實驗臺是根據各類本科大專院校,機械原理專業,曲柄、滑塊、導桿、凸輪相關課程的教學需要,而設計的一款綜合性教學實驗設備。該設備通過學生對部分器件的拆卸更換,即可組成4種典型的機構傳動系統,分別是曲柄滑

  該實驗臺是根據各類本科大專院校,機械原理專業,曲柄、滑塊、導桿、凸輪相關課程的教學需要,而設計的一款綜合性教學實驗設備。該設備通過學生對部分器件的拆卸更換,即可組成4種典型的機構傳動系統,分別是曲柄滑塊機構、曲柄導桿機構、平底直動從動桿凸輪機構和滾子直動從動桿凸輪機構,通過相關實驗內容的設計和操作,可使學生加深對曲柄滑塊、導桿、凸輪的結構原理認識,掌握平面機構的設計和綜合應用分析能力。

  二、主要特點

  1、可進行4種典型的機構傳動系統的拼裝。

  2、比較曲柄滑塊機構及曲柄導桿滑塊機構的性能差別。

  3、可對各種運動規律(8種)的直動從動桿凸輪機構的運動進行比較。

  4、所有桿構件長度及滑塊偏心距均可進行無級調節,分析該參數改變,對機構運動特性的影響。

  5、檢測系統集數據采集與電機調節控制于一體。檢測系統采用先進的單片機系統,以串口通訊,測試數據精度高、速度快、穩定。

  6、該系統配套軟件以Vb為平臺制作開發,其內容豐富,包括實驗錄像、實驗臺介紹、機構虛擬設計、機構的虛擬運動、機構運動檢測、機構運動仿真、實驗結果分析等內容,具有綜合性、開放性的特點。

  7、驅動直流電機可進行無級調速,以滿足實驗機構的不同運動要求。

  特別說明:

  海川會盡力為您提供標準、全面的信息,但信息中的數據和參數可能隨時會更新調整。

  產品圖片僅供參考,請以銷售實物為準。

  產品內容如有變動,恕不另行通知
