您好,歡迎光臨江蘇海川教學儀器有限公司網站!主營:液壓試驗臺,鉗工工作臺,模具模型!
推薦閱讀
模具教學設備當前位置:首頁 > 產品中心 > 模具教學設備 >
<
  • 配套鋁合金沖壓拉伸模具(適用于LL型)
>

配套鋁合金沖壓拉伸模具(適用于LL型)

該系列模具為生產演示型鋁合金模具模型,模板模型等采用航天鋁精制而成,表面工藝有3種可供客戶選擇:1、機加工表面;2、鋁合金陽極氧化處理;3、表面噴砂處理(可做彩色)。序號模具名稱規格結構及性能

  該系列模具為生產演示型鋁合金模具模型,模板模型等采用航天鋁精制而成,表面工藝有3種可供客戶選擇:1、機加工表面;2、鋁合金陽極氧化處理;3、表面噴砂處理(可做彩色)。

序號模具名稱規格結構及性能
1沖孔模150×85模具沿封閉線沖切零件,沖下的部分為廢料,封閉線外是產品。
2落料模150×85模具沿封閉線沖切板料,沖下的部分為工作件,其余部分為廢料,彈性卸料,動作可靠、模具壽命長、安裝方便,用于制造各種形狀的平板零件。
3彎曲模150×85把板材料沿直線彎成各種形狀,可以加工形狀較復雜的零件,安裝調整方便,對材料厚度要求不嚴,凸模即起頂料作用,又起壓料作用,可防止材料偏移、精度高。
4正裝復合模150×85在模具同一位置上能完成幾個不同的沖裁工序的模具,下模部分裝有落料凹模和沖孔凸模,上模裝有彈性卸料裝置和落料凸模,結構緊湊效率高,適用于單孔零件的沖裁,不適用于多孔制件的沖裁。
5倒裝復合模150×85模具同一位置能完成幾個不同的沖載工序的模具,上模部分裝有落料凹模和沖孔凸模,下模裝有彈性卸料裝置和落料凸模,結構緊湊效率高,適用于多孔零件的沖裁和制件平直度要求不高的厚板制件,操作方便.安全。

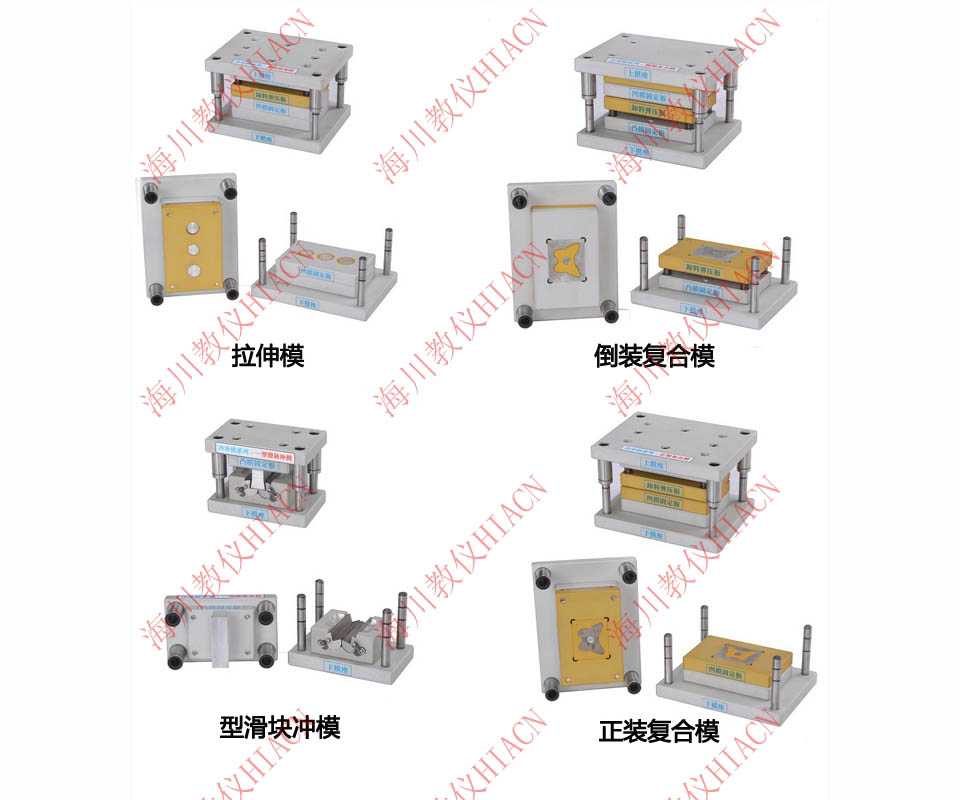

6拉伸模150×85把板材料毛坯成形成各種開口空心工件的模具,此模具帶壓邊裝置,拉深前毛坯套在壓邊圈上依靠外形定位,拉深后冷沖件從凸模上托出,凸凹模都裝有頂出裝置。
7連續拉延模200×150制品首次拉深無法成形,需要多次拉延的模具。該模具用帶料一端順序拉延,直到最后一次拉延時才將制件由帶料上沖落。
8多工位級進模200×150多工位級進模是精密高效,長壽命的模具。它適用于冷沖小尺寸,薄料,形狀復雜和大批量生產的冷沖零件。
9QQ級進模150×85QQ級進模采用浮動檔料裝置,導正銷導正.集導料槽與活動擋料等功能于一身.單模實現 沖孔、淺拉深、落料成型.配合氣動送料機可自動不間斷生產.
10V型翻板彎曲模150×85該模具為避免材料滑動,在定模部分高有兩塊翻板。當凸模壓下時,翻板隨材料彎轉,定位板始終與材料接觸,所成型的零件精度較高。
11圓管沖模150×85該模具可將平坯料一次彎成圓管形零件。定模有兩件活動凹模由頂板托住,當凸模將材料壓下時,模塊相向轉動,將材料彎成圓形。凸模上升時,已彎成圓管零件就套在其上,隨之上升。
12凹型滑塊沖模150×85該模具可一次將平坯彎成兩內側角度小于90°的凹形零件。模具定模部分有兩個滑塊,平坯放在定位板上,當凸模下降時,平坯先被 彎成U型 ,凸續繼下降,滑塊開始運動將∪形兩側向內彎成所需角度。
13兩圓相扣成型沖模150×85該模具成型零件需為兩圓環相扣結構件,模具設有自動下料結構,當模具工作時,首先切斷線材,通過上模原型芯完成單個圓環的成型,將已成型的圓環套于線材再重復一次圓環成型。即完成兩圓相扣成型。該工藝工序少,簡潔實用,沖出的產品接口平整,
